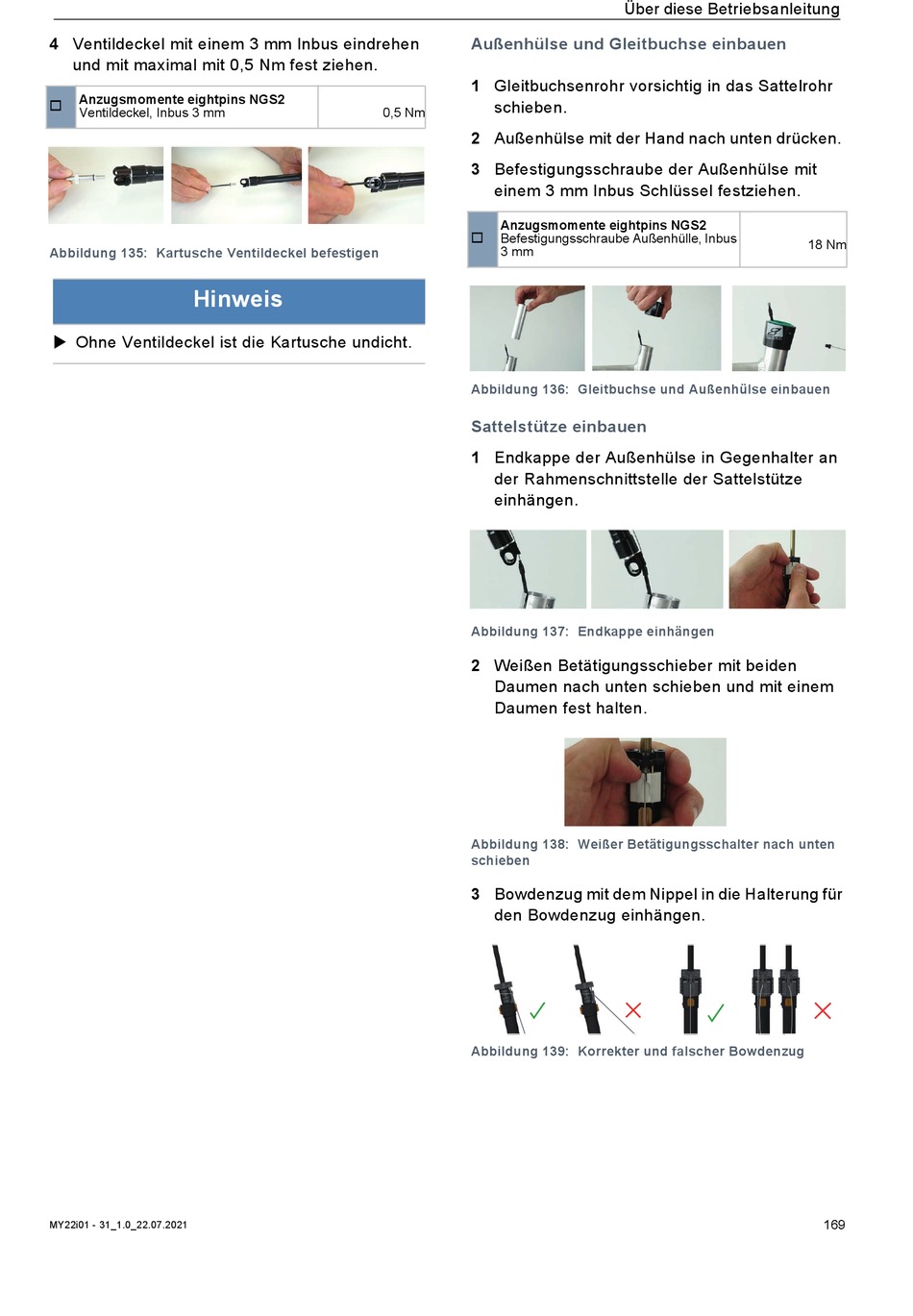

4 Ventildeckel mit einem 3 mm Inbus eindrehen
und mit maximal mit 0,5 Nm fest ziehen.
Anzugsmomente eightpins NGS2
Ventildeckel, Inbus 3 mm
Abbildung 135: Kartusche Ventildeckel befestigen
Hinweis
Ohne Ventildeckel ist die Kartusche undicht.
MY22i01 - 31_1.0_22.07.2021
Außenhülse und Gleitbuchse einbauen
1 Gleitbuchsenrohr vorsichtig in das Sattelrohr
schieben.
0,5 Nm
2 Außenhülse mit der Hand nach unten drücken.
3 Befestigungsschraube der Außenhülse mit
einem 3 mm Inbus Schlüssel festziehen.
Anzugsmomente eightpins NGS2
Befestigungsschraube Außenhülle, Inbus
3 mm
Abbildung 136: Gleitbuchse und Außenhülse einbauen
Sattelstütze einbauen
1 Endkappe der Außenhülse in Gegenhalter an
der Rahmenschnittstelle der Sattelstütze
einhängen.
Abbildung 137: Endkappe einhängen
2 Weißen Betätigungsschieber mit beiden
Daumen nach unten schieben und mit einem
Daumen fest halten.
Abbildung 138: Weißer Betätigungsschalter nach unten
schieben
3 Bowdenzug mit dem Nippel in die Halterung für
den Bowdenzug einhängen.
Abbildung 139: Korrekter und falscher Bowdenzug
Über diese Betriebsanleitung
18 Nm
169
