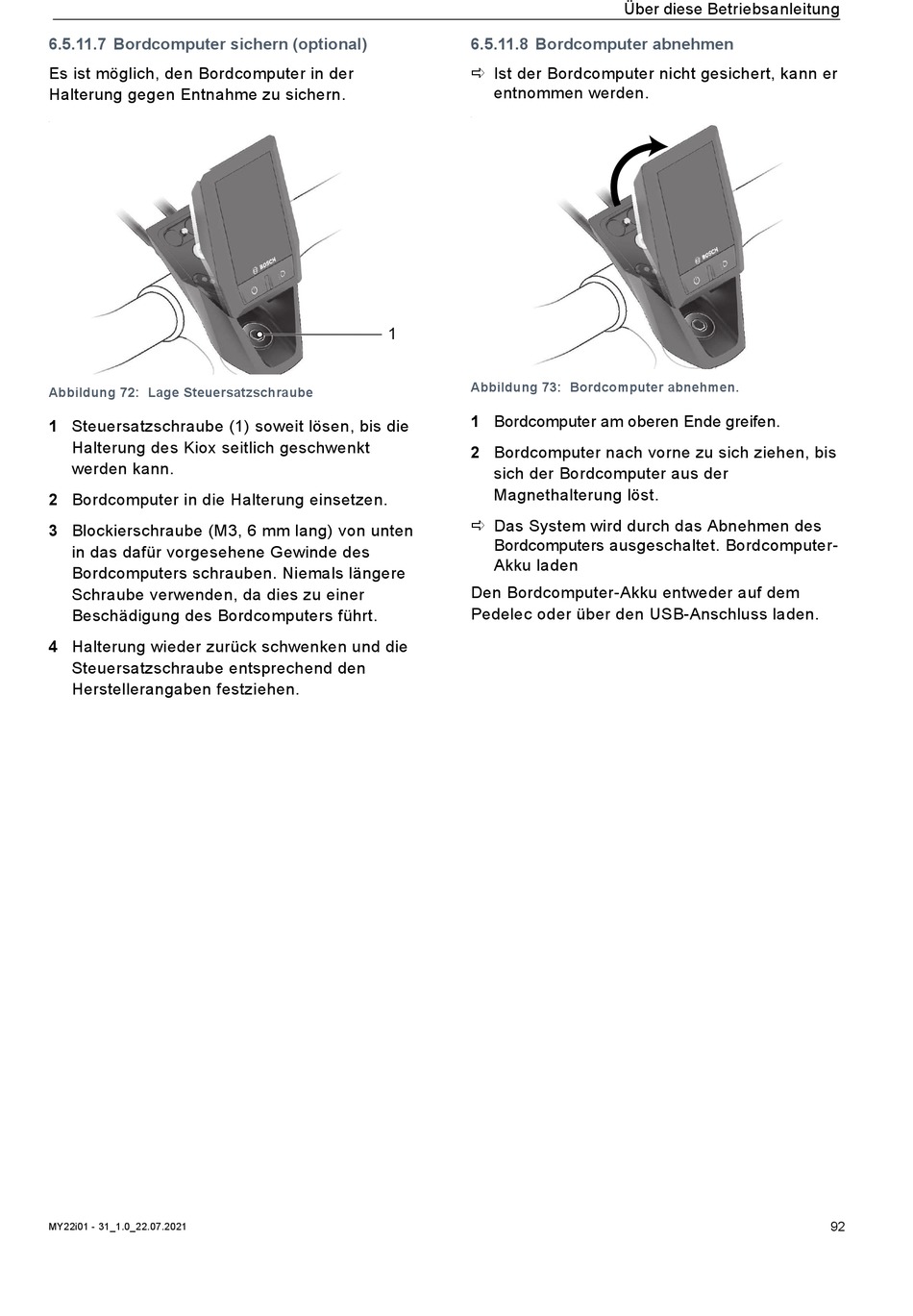

6.5.11.7 Bordcomputer sichern (optional)
Es ist möglich, den Bordcomputer in der
Halterung gegen Entnahme zu sichern.
.
Abbildung 72: Lage Steuersatzschraube
1 Steuersatzschraube (1) soweit lösen, bis die
Halterung des Kiox seitlich geschwenkt
werden kann.
2 Bordcomputer in die Halterung einsetzen.
3 Blockierschraube (M3, 6 mm lang) von unten
in das dafür vorgesehene Gewinde des
Bordcomputers schrauben. Niemals längere
Schraube verwenden, da dies zu einer
Beschädigung des Bordcomputers führt.
4 Halterung wieder zurück schwenken und die
Steuersatzschraube entsprechend den
Herstellerangaben festziehen.
MY22i01 - 31_1.0_22.07.2021
6.5.11.8 Bordcomputer abnehmen
Ist der Bordcomputer nicht gesichert, kann er
entnommen werden.
.
1
Abbildung 73: Bordcomputer abnehmen.
1 Bordcomputer am oberen Ende greifen.
2 Bordcomputer nach vorne zu sich ziehen, bis
sich der Bordcomputer aus der
Magnethalterung löst.
Das System wird durch das Abnehmen des
Bordcomputers ausgeschaltet. Bordcomputer-
Akku laden
Den Bordcomputer-Akku entweder auf dem
Pedelec oder über den USB-Anschluss laden.
Über diese Betriebsanleitung
92
