7.5.3 Beleuchtung prüfen
1 Kabelanschlüsse am Frontleuchte und
Rücklicht auf Beschädigungen, Korrosion und
festen Sitz prüfen.
 Sind Kabelanschlüsse beschädigt, korrodiert
oder ohne festen Sitz, Pedelec außer Betrieb
nehmen. Fachhandel kontaktieren.
2 Licht einschalten.
3 Prüfen, ob Frontleuchte und Rücklicht
leuchten.
I
II
III

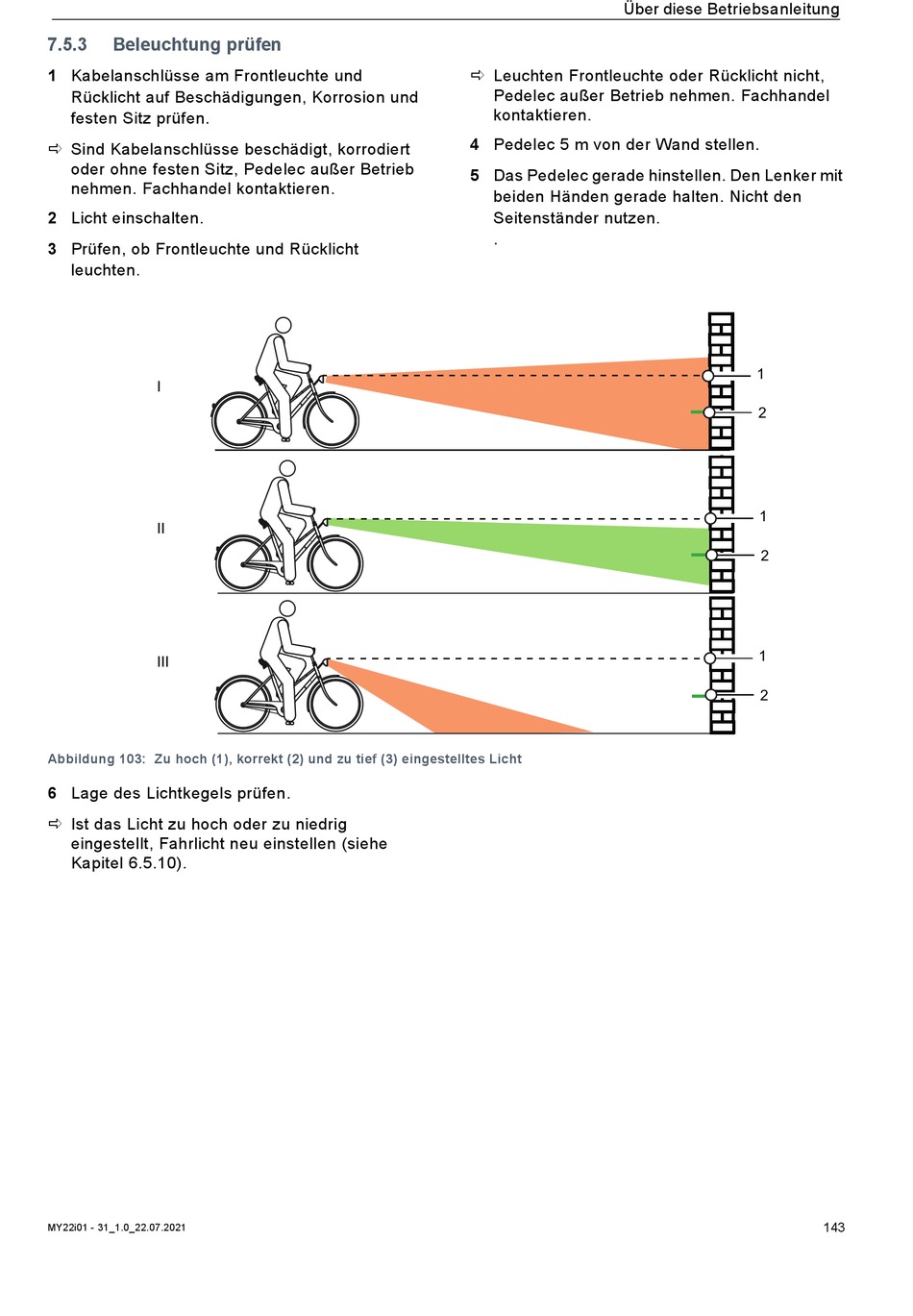

Abbildung 103: Zu hoch (1), korrekt (2) und zu tief (3) eingestelltes Licht
6 Lage des Lichtkegels prüfen.
 Ist das Licht zu hoch oder zu niedrig
eingestellt, Fahrlicht neu einstellen (siehe
Kapitel 6.5.10).
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
 Leuchten Frontleuchte oder Rücklicht nicht,
Pedelec außer Betrieb nehmen. Fachhandel
kontaktieren.
4 Pedelec 5 m von der Wand stellen.
5 Das Pedelec gerade hinstellen. Den Lenker mit
beiden Händen gerade halten. Nicht den
Seitenständer nutzen.
.
1
2
1
2
1
2
