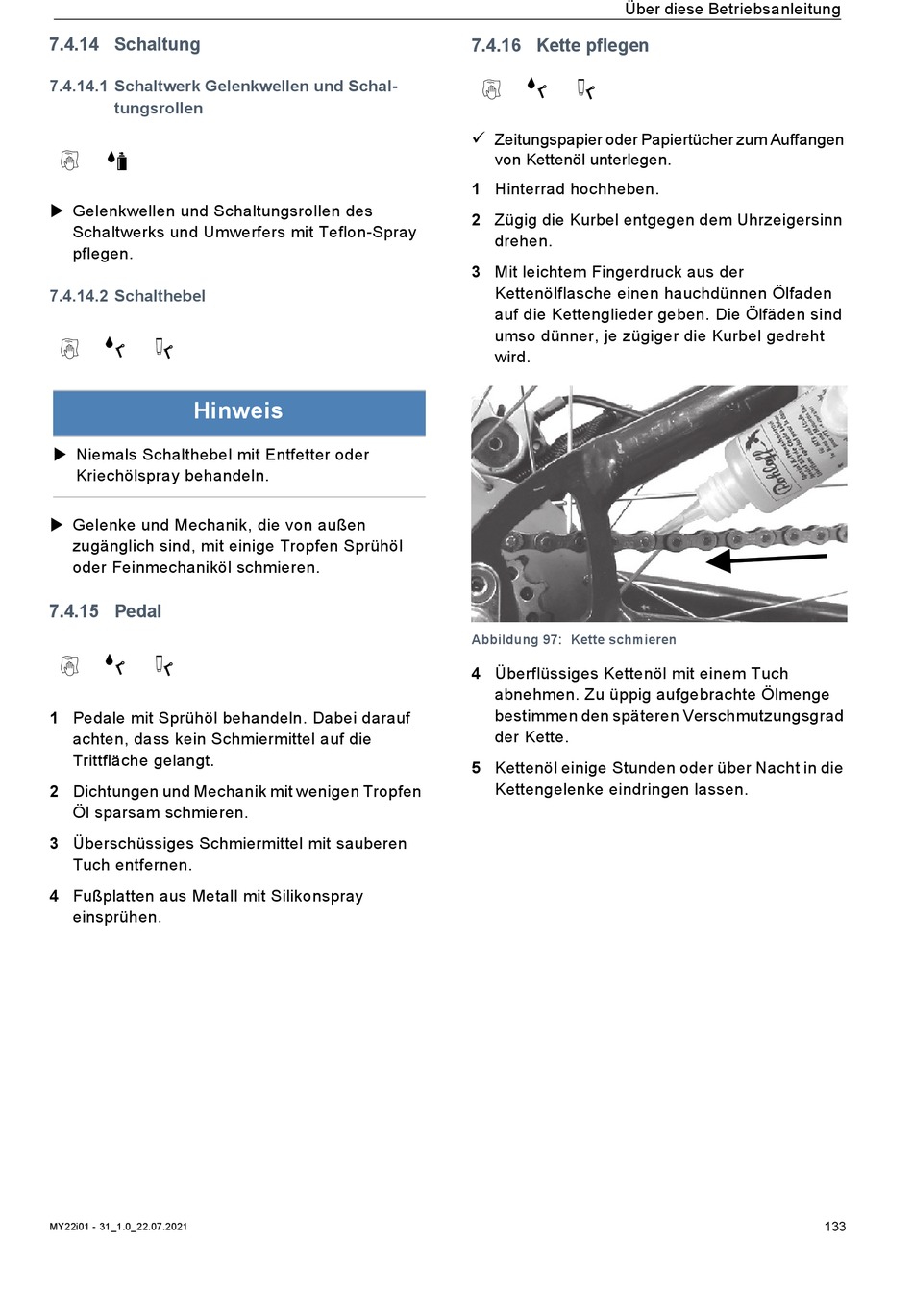

7.4.14 Schaltung
7.4.14.1 Schaltwerk Gelenkwellen und Schal-
tungsrollen
Gelenkwellen und Schaltungsrollen des
Schaltwerks und Umwerfers mit Teflon-Spray
pflegen.
7.4.14.2 Schalthebel
Hinweis
Niemals Schalthebel mit Entfetter oder
Kriechölspray behandeln.
Gelenke und Mechanik, die von außen
zugänglich sind, mit einige Tropfen Sprühöl
oder Feinmechaniköl schmieren.
7.4.15 Pedal
1 Pedale mit Sprühöl behandeln. Dabei darauf
achten, dass kein Schmiermittel auf die
Trittfläche gelangt.
2 Dichtungen und Mechanik mit wenigen Tropfen
Öl sparsam schmieren.
3 Überschüssiges Schmiermittel mit sauberen
Tuch entfernen.
4 Fußplatten aus Metall mit Silikonspray
einsprühen.
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
7.4.16 Kette pflegen
Zeitungspapier oder Papiertücher zum Auffangen
von Kettenöl unterlegen.
1 Hinterrad hochheben.
2 Zügig die Kurbel entgegen dem Uhrzeigersinn
drehen.
3 Mit leichtem Fingerdruck aus der
Kettenölflasche einen hauchdünnen Ölfaden
auf die Kettenglieder geben. Die Ölfäden sind
umso dünner, je zügiger die Kurbel gedreht
wird.
Abbildung 97: Kette schmieren
4 Überflüssiges Kettenöl mit einem Tuch
abnehmen. Zu üppig aufgebrachte Ölmenge
bestimmen den späteren Verschmutzungsgrad
der Kette.
5 Kettenöl einige Stunden oder über Nacht in die
Kettengelenke eindringen lassen.
133
