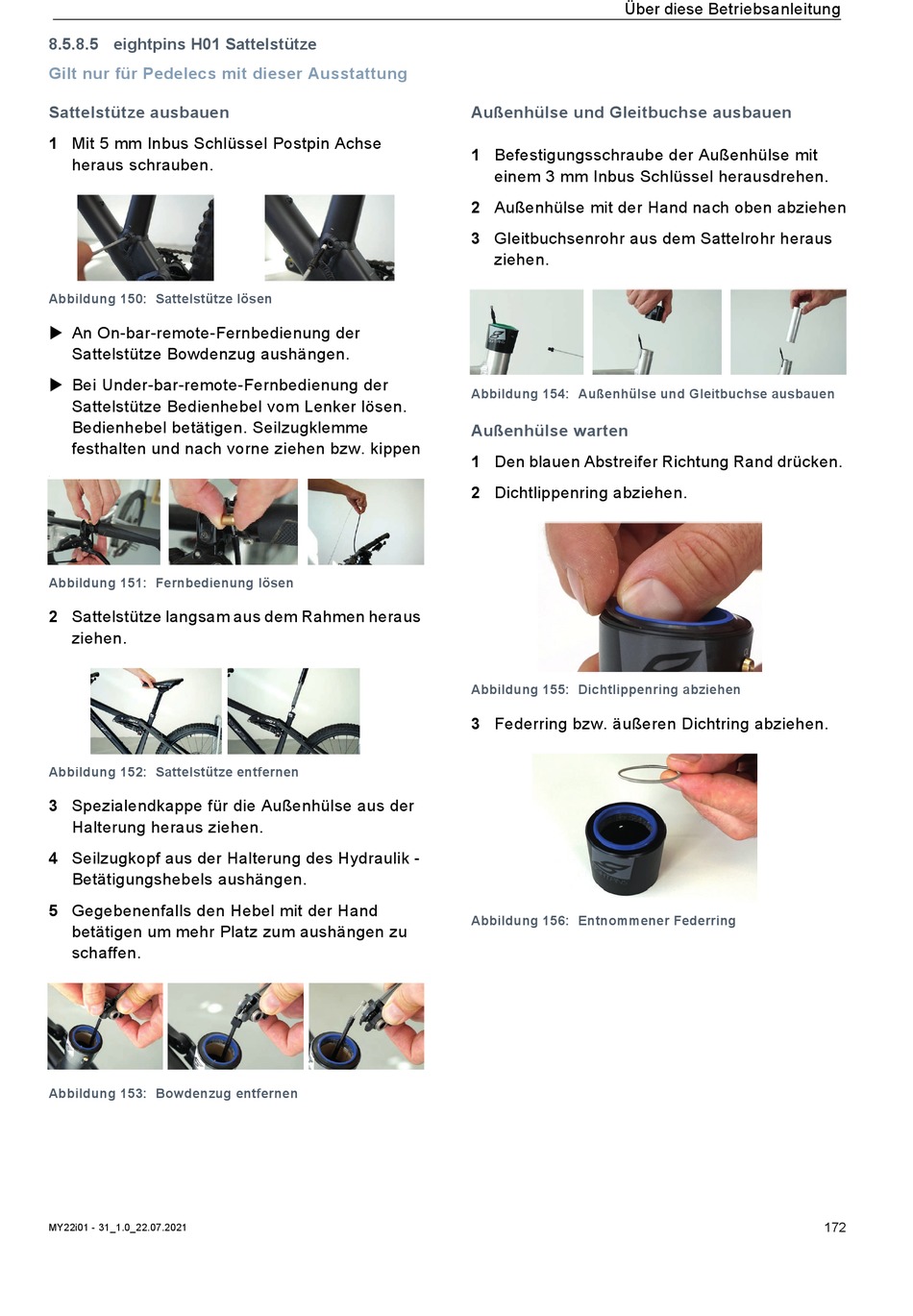

8.5.8.5 eightpins H01 Sattelstütze
Gilt nur für Pedelecs mit dieser Ausstattung
Sattelstütze ausbauen
1 Mit 5 mm Inbus Schlüssel Postpin Achse
heraus schrauben.
Abbildung 150: Sattelstütze lösen
An On-bar-remote-Fernbedienung der
Sattelstütze Bowdenzug aushängen.
Bei Under-bar-remote-Fernbedienung der
Sattelstütze Bedienhebel vom Lenker lösen.
Bedienhebel betätigen. Seilzugklemme
festhalten und nach vorne ziehen bzw. kippen
.
Abbildung 151: Fernbedienung lösen
2 Sattelstütze langsam aus dem Rahmen heraus
ziehen.
Abbildung 152: Sattelstütze entfernen
3 Spezialendkappe für die Außenhülse aus der
Halterung heraus ziehen.
4 Seilzugkopf aus der Halterung des Hydraulik -
Betätigungshebels aushängen.
5 Gegebenenfalls den Hebel mit der Hand
betätigen um mehr Platz zum aushängen zu
schaffen.
Abbildung 153: Bowdenzug entfernen
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
Außenhülse und Gleitbuchse ausbauen
1 Befestigungsschraube der Außenhülse mit
einem 3 mm Inbus Schlüssel herausdrehen.
2 Außenhülse mit der Hand nach oben abziehen
3 Gleitbuchsenrohr aus dem Sattelrohr heraus
ziehen.
Abbildung 154: Außenhülse und Gleitbuchse ausbauen
Außenhülse warten
1 Den blauen Abstreifer Richtung Rand drücken.
2 Dichtlippenring abziehen.
Abbildung 155: Dichtlippenring abziehen
3 Federring bzw. äußeren Dichtring abziehen.
Abbildung 156: Entnommener Federring
172
