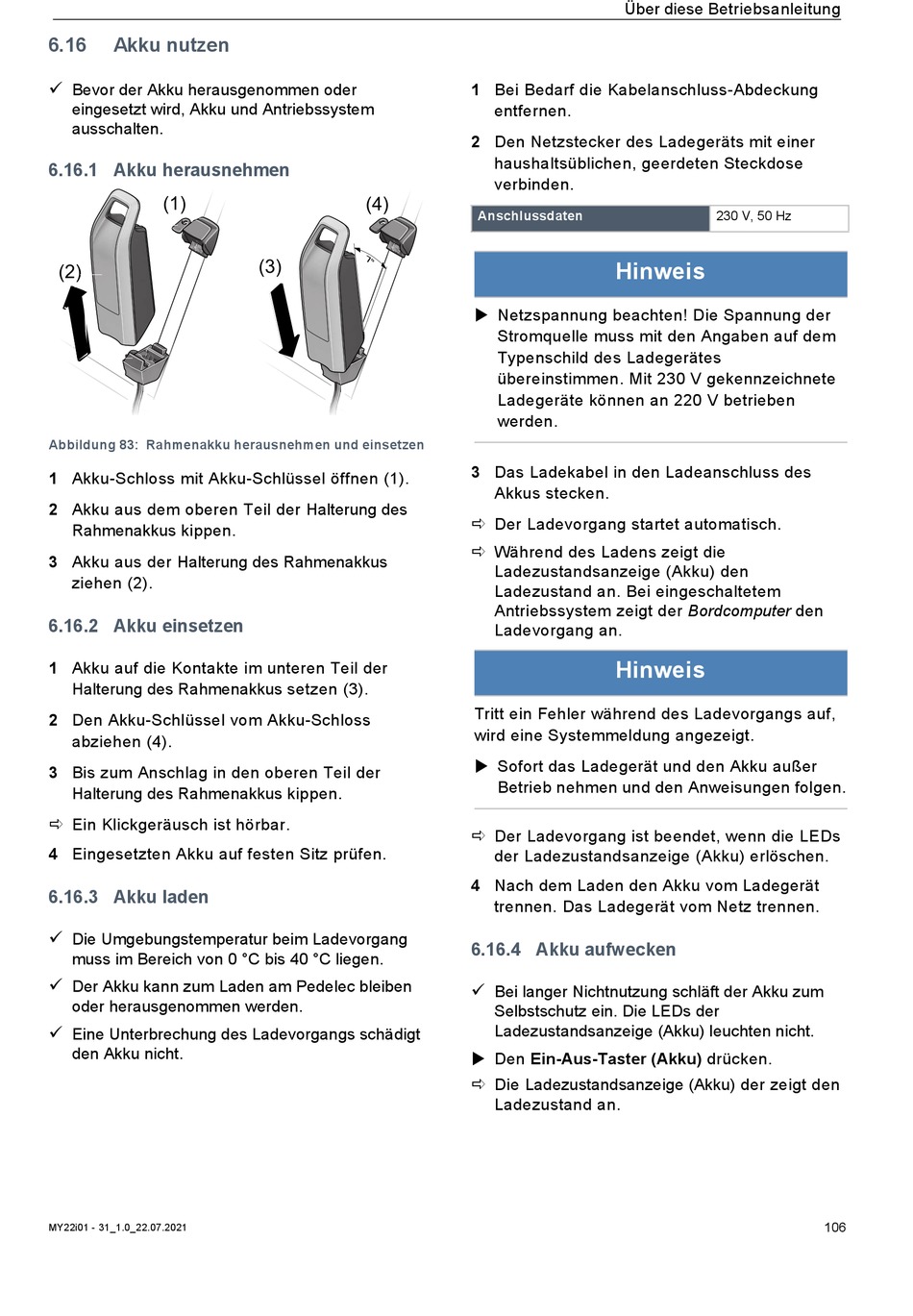

6.16
Akku nutzen
Bevor der Akku herausgenommen oder
eingesetzt wird, Akku und Antriebssystem
ausschalten.
6.16.1 Akku herausnehmen
(1)
(2)
Abbildung 83: Rahmenakku herausnehmen und einsetzen
1 Akku-Schloss mit Akku-Schlüssel öffnen (1).
2 Akku aus dem oberen Teil der Halterung des
Rahmenakkus kippen.
3 Akku aus der Halterung des Rahmenakkus
ziehen (2).
6.16.2 Akku einsetzen
1 Akku auf die Kontakte im unteren Teil der
Halterung des Rahmenakkus setzen (3).
2 Den Akku-Schlüssel vom Akku-Schloss
abziehen (4).
3 Bis zum Anschlag in den oberen Teil der
Halterung des Rahmenakkus kippen.
Ein Klickgeräusch ist hörbar.
4 Eingesetzten Akku auf festen Sitz prüfen.
6.16.3 Akku laden
Die Umgebungstemperatur beim Ladevorgang
muss im Bereich von 0 °C bis 40 °C liegen.
Der Akku kann zum Laden am Pedelec bleiben
oder herausgenommen werden.
Eine Unterbrechung des Ladevorgangs schädigt
den Akku nicht.
MY22i01 - 31_1.0_22.07.2021
(4)
(3)
Über diese Betriebsanleitung
1 Bei Bedarf die Kabelanschluss-Abdeckung
entfernen.
2 Den Netzstecker des Ladegeräts mit einer
haushaltsüblichen, geerdeten Steckdose
verbinden.
Anschlussdaten
Hinweis
Netzspannung beachten! Die Spannung der
Stromquelle muss mit den Angaben auf dem
Typenschild des Ladegerätes
übereinstimmen. Mit 230 V gekennzeichnete
Ladegeräte können an 220 V betrieben
werden.
3 Das Ladekabel in den Ladeanschluss des
Akkus stecken.
Der Ladevorgang startet automatisch.
Während des Ladens zeigt die
Ladezustandsanzeige (Akku) den
Ladezustand an. Bei eingeschaltetem
Antriebssystem zeigt der Bordcomputer den
Ladevorgang an.
Hinweis
Tritt ein Fehler während des Ladevorgangs auf,
wird eine Systemmeldung angezeigt.
Sofort das Ladegerät und den Akku außer
Betrieb nehmen und den Anweisungen folgen.
Der Ladevorgang ist beendet, wenn die LEDs
der Ladezustandsanzeige (Akku) erlöschen.
4 Nach dem Laden den Akku vom Ladegerät
trennen. Das Ladegerät vom Netz trennen.
6.16.4 Akku aufwecken
Bei langer Nichtnutzung schläft der Akku zum
Selbstschutz ein. Die LEDs der
Ladezustandsanzeige (Akku) leuchten nicht.
Den Ein-Aus-Taster (Akku) drücken.
Die Ladezustandsanzeige (Akku) der zeigt den
Ladezustand an.
230 V, 50 Hz
