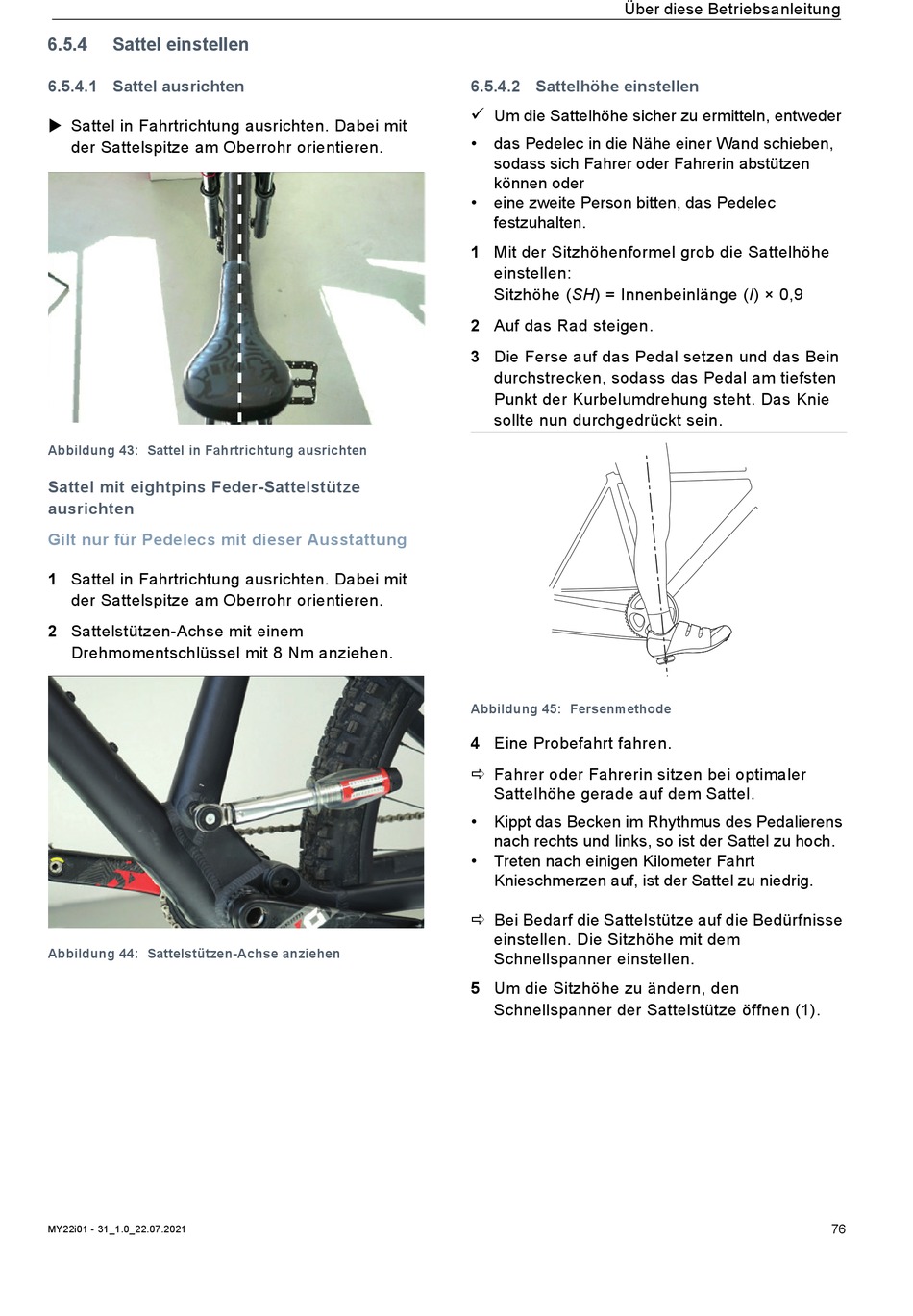

6.5.4
Sattel einstellen
6.5.4.1 Sattel ausrichten
Sattel in Fahrtrichtung ausrichten. Dabei mit
der Sattelspitze am Oberrohr orientieren.
Abbildung 43: Sattel in Fahrtrichtung ausrichten
Sattel mit eightpins Feder-Sattelstütze
ausrichten
Gilt nur für Pedelecs mit dieser Ausstattung
1 Sattel in Fahrtrichtung ausrichten. Dabei mit
der Sattelspitze am Oberrohr orientieren.
2 Sattelstützen-Achse mit einem
Drehmomentschlüssel mit 8 Nm anziehen.
Abbildung 44: Sattelstützen-Achse anziehen
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
6.5.4.2 Sattelhöhe einstellen
Um die Sattelhöhe sicher zu ermitteln, entweder
•
das Pedelec in die Nähe einer Wand schieben,
sodass sich Fahrer oder Fahrerin abstützen
können oder
•
eine zweite Person bitten, das Pedelec
festzuhalten.
1 Mit der Sitzhöhenformel grob die Sattelhöhe
einstellen:
Sitzhöhe (SH) = Innenbeinlänge (I) × 0,9
2 Auf das Rad steigen.
3 Die Ferse auf das Pedal setzen und das Bein
durchstrecken, sodass das Pedal am tiefsten
Punkt der Kurbelumdrehung steht. Das Knie
sollte nun durchgedrückt sein.
Abbildung 45: Fersenmethode
4 Eine Probefahrt fahren.
Fahrer oder Fahrerin sitzen bei optimaler
Sattelhöhe gerade auf dem Sattel.
•
Kippt das Becken im Rhythmus des Pedalierens
nach rechts und links, so ist der Sattel zu hoch.
•
Treten nach einigen Kilometer Fahrt
Knieschmerzen auf, ist der Sattel zu niedrig.
Bei Bedarf die Sattelstütze auf die Bedürfnisse
einstellen. Die Sitzhöhe mit dem
Schnellspanner einstellen.
5 Um die Sitzhöhe zu ändern, den
Schnellspanner der Sattelstütze öffnen (1).
76
