Außenhülse und Gleitbuchse einbauen
1 Gleitbuchsenrohr vorsichtig in das Sattelrohr
schieben.
2 Außenhülse mit der Hand nach unten drücken.
3 Befestigungsschraube der Außenhülse mit
einem 3 mm Inbus Schlüssel festziehen.

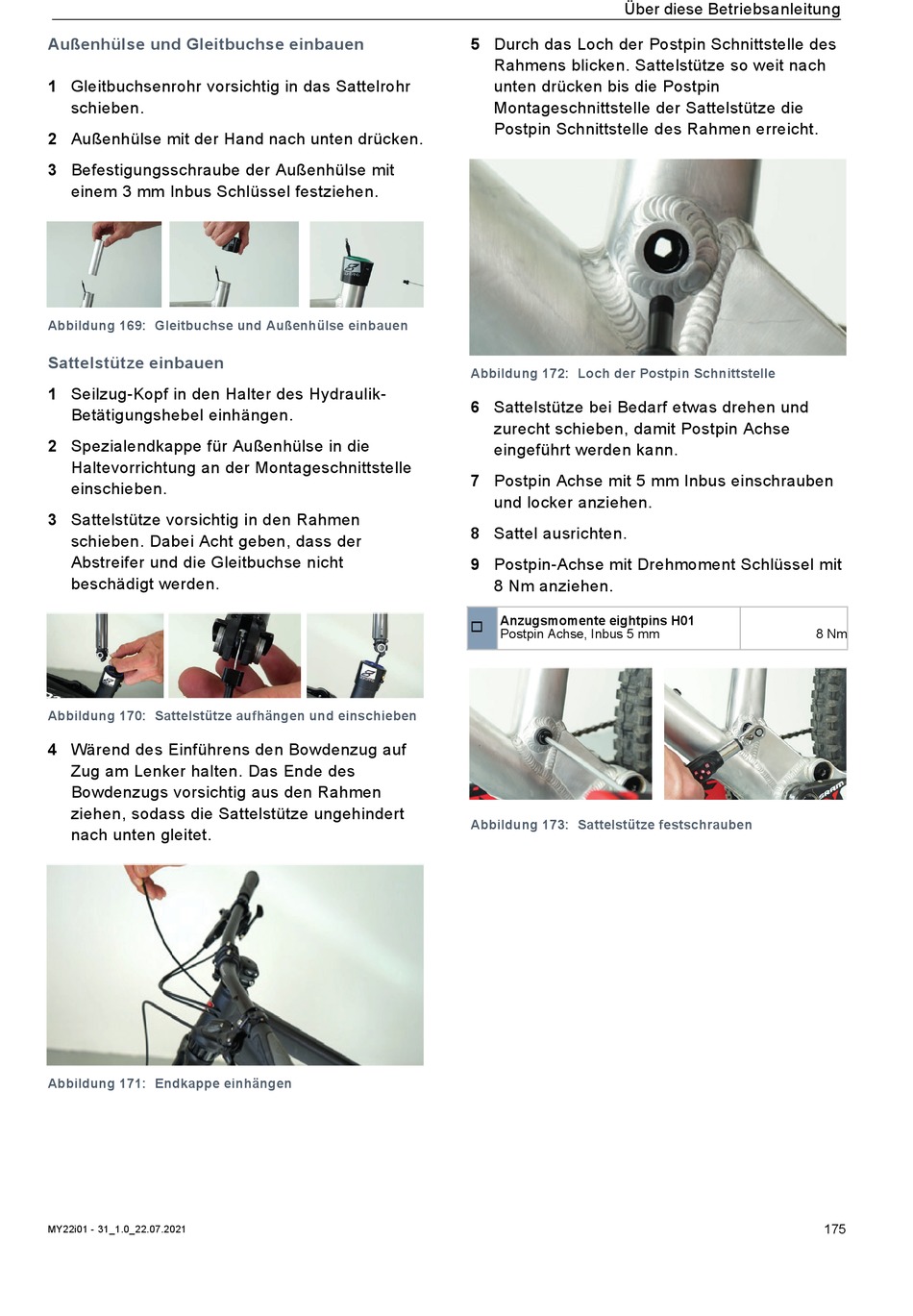

Abbildung 169: Gleitbuchse und Außenhülse einbauen
Sattelstütze einbauen
1 Seilzug-Kopf in den Halter des Hydraulik-
Betätigungshebel einhängen.
2 Spezialendkappe für Außenhülse in die
Haltevorrichtung an der Montageschnittstelle
einschieben.
3 Sattelstütze vorsichtig in den Rahmen
schieben. Dabei Acht geben, dass der
Abstreifer und die Gleitbuchse nicht
beschädigt werden.
Abbildung 170: Sattelstütze aufhängen und einschieben
4 Wärend des Einführens den Bowdenzug auf
Zug am Lenker halten. Das Ende des
Bowdenzugs vorsichtig aus den Rahmen
ziehen, sodass die Sattelstütze ungehindert
nach unten gleitet.
Abbildung 171: Endkappe einhängen
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
5 Durch das Loch der Postpin Schnittstelle des
Rahmens blicken. Sattelstütze so weit nach
unten drücken bis die Postpin
Montageschnittstelle der Sattelstütze die
Postpin Schnittstelle des Rahmen erreicht.
Abbildung 172: Loch der Postpin Schnittstelle
6 Sattelstütze bei Bedarf etwas drehen und
zurecht schieben, damit Postpin Achse
eingeführt werden kann.
7 Postpin Achse mit 5 mm Inbus einschrauben
und locker anziehen.
8 Sattel ausrichten.
9 Postpin-Achse mit Drehmoment Schlüssel mit
8 Nm anziehen.
Anzugsmomente eightpins H01
Postpin Achse, Inbus 5 mm
Abbildung 173: Sattelstütze festschrauben
8 Nm
