Der Schnellspannhebel liegt bündig am
unteren Gehäuse an.
Beim Schießen des Schnellspannhebels ist ein
leichter Abdruck auf der Handfläche zu sehen.

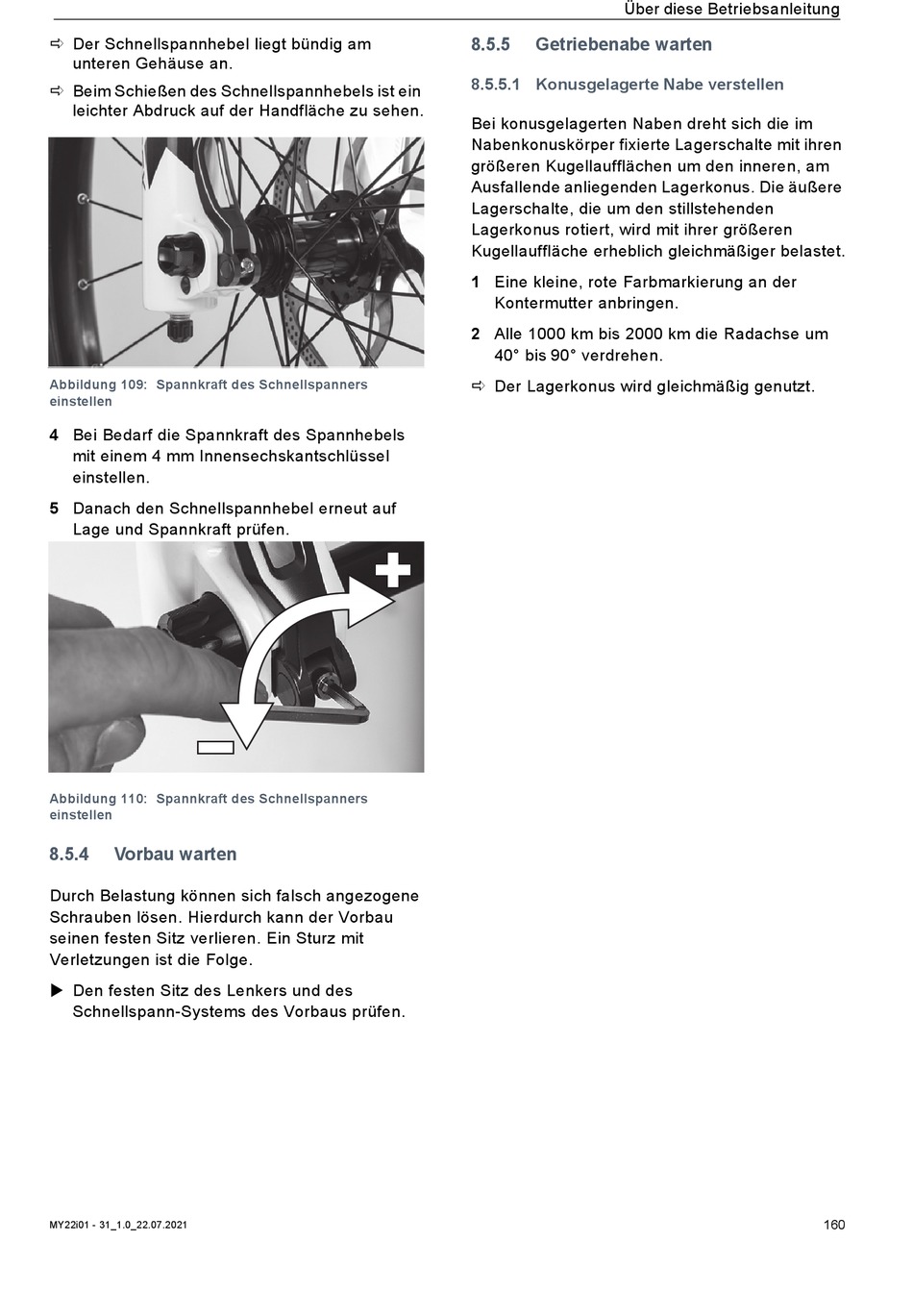

Abbildung 109: Spannkraft des Schnellspanners
einstellen
4 Bei Bedarf die Spannkraft des Spannhebels
mit einem 4 mm Innensechskantschlüssel
einstellen.
5 Danach den Schnellspannhebel erneut auf
Lage und Spannkraft prüfen.
Abbildung 110: Spannkraft des Schnellspanners
einstellen
8.5.4
Vorbau warten
Durch Belastung können sich falsch angezogene
Schrauben lösen. Hierdurch kann der Vorbau
seinen festen Sitz verlieren. Ein Sturz mit
Verletzungen ist die Folge.
Den festen Sitz des Lenkers und des
Schnellspann-Systems des Vorbaus prüfen.
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
8.5.5
Getriebenabe warten
8.5.5.1 Konusgelagerte Nabe verstellen
Bei konusgelagerten Naben dreht sich die im
Nabenkonuskörper fixierte Lagerschalte mit ihren
größeren Kugellaufflächen um den inneren, am
Ausfallende anliegenden Lagerkonus. Die äußere
Lagerschalte, die um den stillstehenden
Lagerkonus rotiert, wird mit ihrer größeren
Kugellauffläche erheblich gleichmäßiger belastet.
1 Eine kleine, rote Farbmarkierung an der
Kontermutter anbringen.
2 Alle 1000 km bis 2000 km die Radachse um
40° bis 90° verdrehen.
Der Lagerkonus wird gleichmäßig genutzt.
160
