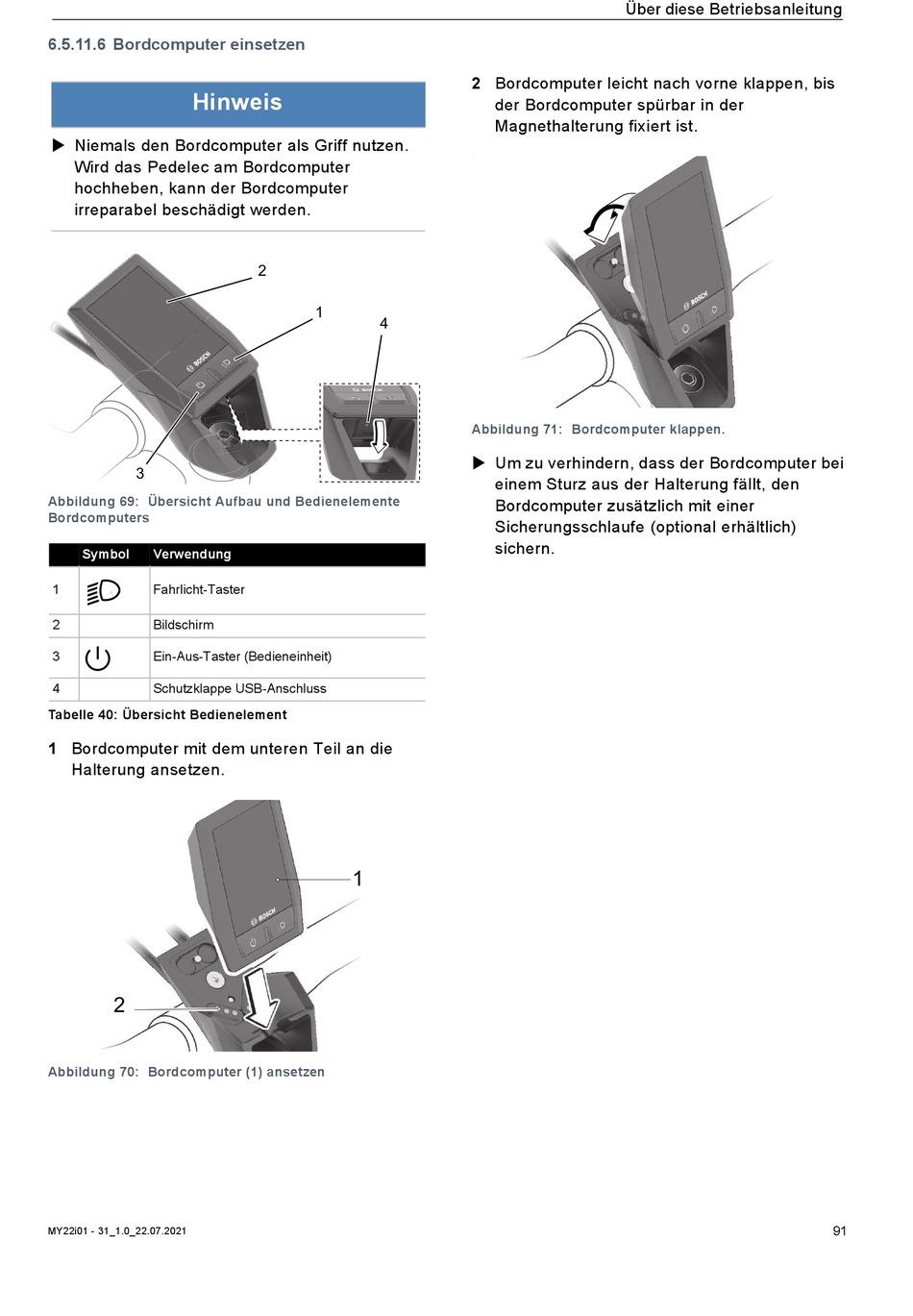

6.5.11.6 Bordcomputer einsetzen

Hinweis
 Niemals den Bordcomputer als Griff nutzen.
Wird das Pedelec am Bordcomputer
hochheben, kann der Bordcomputer
irreparabel beschädigt werden.
3
Abbildung 69: Übersicht Aufbau und Bedienelemente
Bordcomputers
Symbol Verwendung
1 Fahrlicht-Taster
2 Bildschirm
3 Ein-Aus-Taster (Bedieneinheit)
4 Schutzklappe USB-Anschluss
Tabelle 40: Übersicht Bedienelement
1 Bordcomputer mit dem unteren Teil an die
Halterung ansetzen.
2
Abbildung 70: Bordcomputer (1) ansetzen
MY22i01 - 31_1.0_22.07.2021
2
1
4
1
Über diese Betriebsanleitung
2 Bordcomputer leicht nach vorne klappen, bis
der Bordcomputer spürbar in der
Magnethalterung fixiert ist.
.
Abbildung 71: Bordcomputer klappen.
 Um zu verhindern, dass der Bordcomputer bei
einem Sturz aus der Halterung fällt, den
Bordcomputer zusätzlich mit einer
Sicherungsschlaufe (optional erhältlich)
sichern.
