Niemals Bowdenzug schräg nach vorne
wegziehen.
4 Kartusche vorsichtig in das Sattelrohr hinein
schieben. Den Bowdenzug unterstützend aus
dem Rahmen heraus ziehen.

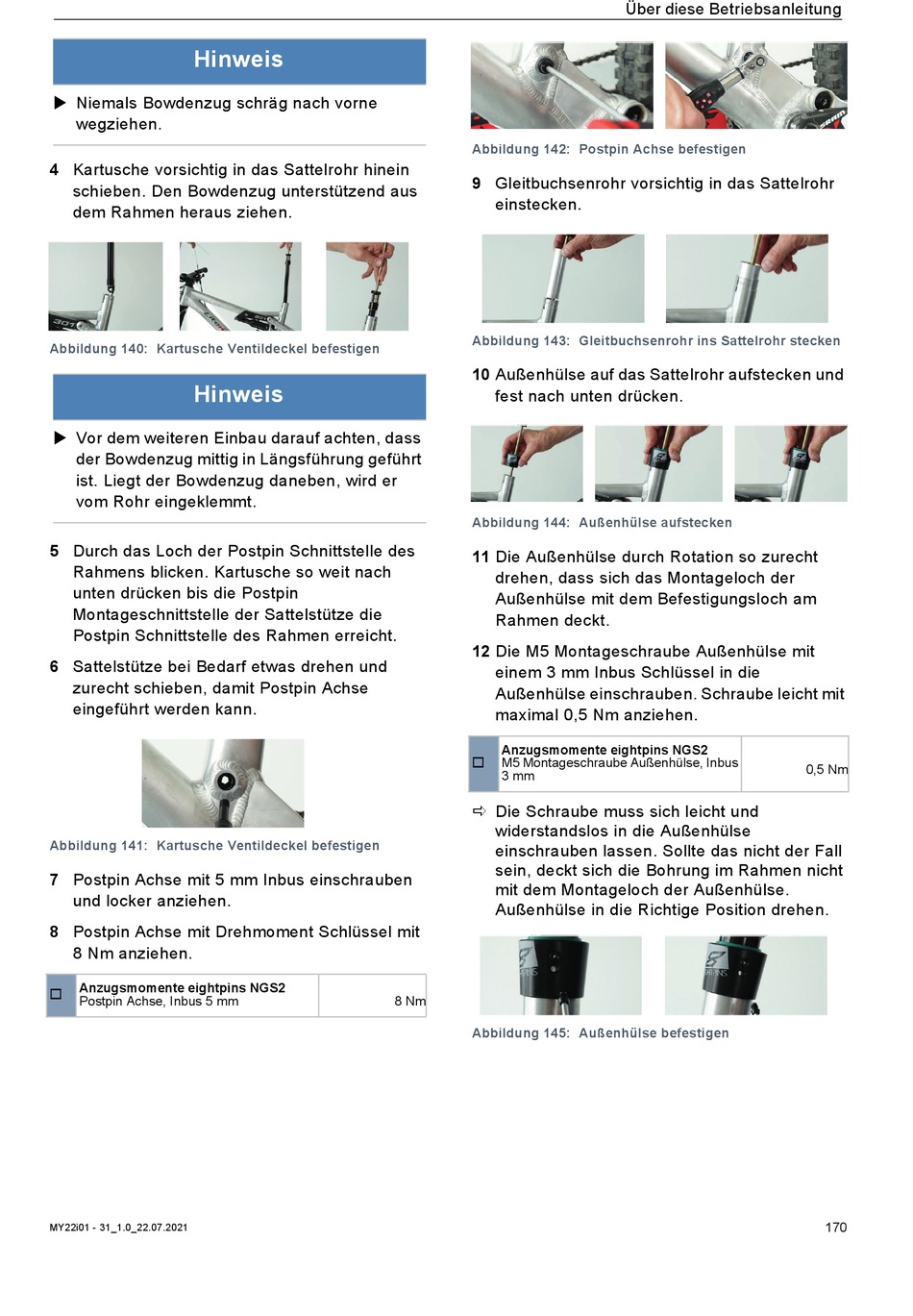

Abbildung 140: Kartusche Ventildeckel befestigen
Hinweis
Vor dem weiteren Einbau darauf achten, dass
der Bowdenzug mittig in Längsführung geführt
ist. Liegt der Bowdenzug daneben, wird er
vom Rohr eingeklemmt.
5 Durch das Loch der Postpin Schnittstelle des
Rahmens blicken. Kartusche so weit nach
unten drücken bis die Postpin
Montageschnittstelle der Sattelstütze die
Postpin Schnittstelle des Rahmen erreicht.
6 Sattelstütze bei Bedarf etwas drehen und
zurecht schieben, damit Postpin Achse
eingeführt werden kann.
Abbildung 141: Kartusche Ventildeckel befestigen
7 Postpin Achse mit 5 mm Inbus einschrauben
und locker anziehen.
8 Postpin Achse mit Drehmoment Schlüssel mit
8 Nm anziehen.
Anzugsmomente eightpins NGS2
Postpin Achse, Inbus 5 mm
MY22i01 - 31_1.0_22.07.2021
Abbildung 142: Postpin Achse befestigen
9 Gleitbuchsenrohr vorsichtig in das Sattelrohr
einstecken.
Abbildung 143: Gleitbuchsenrohr ins Sattelrohr stecken
10 Außenhülse auf das Sattelrohr aufstecken und
fest nach unten drücken.
Abbildung 144: Außenhülse aufstecken
11 Die Außenhülse durch Rotation so zurecht
drehen, dass sich das Montageloch der
Außenhülse mit dem Befestigungsloch am
Rahmen deckt.
12 Die M5 Montageschraube Außenhülse mit
einem 3 mm Inbus Schlüssel in die
Außenhülse einschrauben. Schraube leicht mit
maximal 0,5 Nm anziehen.
Anzugsmomente eightpins NGS2
M5 Montageschraube Außenhülse, Inbus
3 mm
Die Schraube muss sich leicht und
widerstandslos in die Außenhülse
einschrauben lassen. Sollte das nicht der Fall
sein, deckt sich die Bohrung im Rahmen nicht
mit dem Montageloch der Außenhülse.
Außenhülse in die Richtige Position drehen.
8 Nm
Abbildung 145: Außenhülse befestigen
