6.22.1 Schnellverstellbaren Vorbau eindrehen
Gilt nur für Pedelecs mit dieser Ausstattung
Zum platzsparenden Abstellen den
schnellverstellbaren Vorbau eindrehen.
1 Vorbau-Spannhebel öffnen.

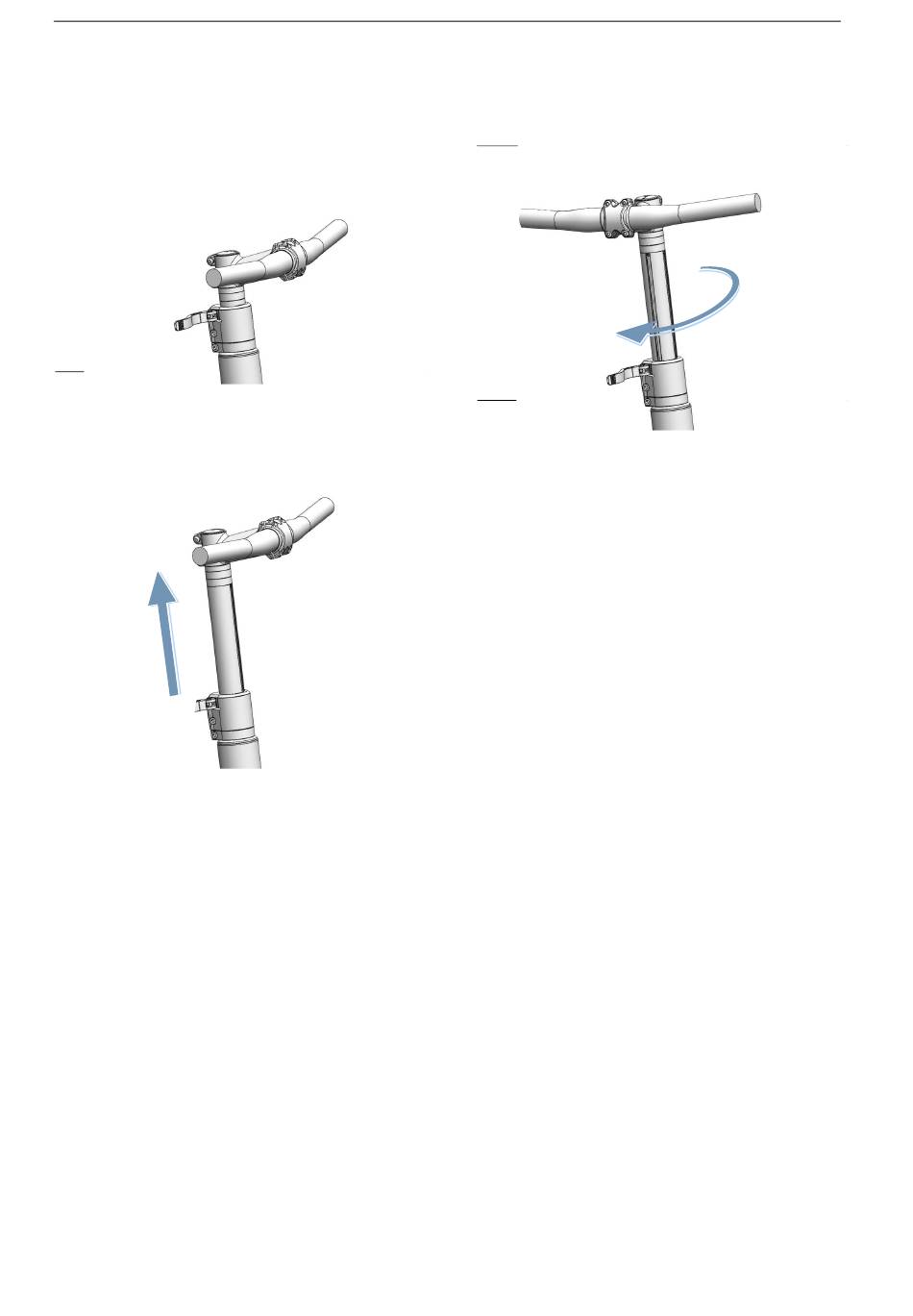

Abbildung 93: Beispiel All Up mit geöffnetem Vorbau-
Spannhebel
2 Lenker auf höchstmögliche Position ziehen.
Abbildung 94: Beispiel All Up auf höchste Position
gezogen
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
3 Lenker im Uhrzeigersinn um 90° drehen.
Abbildung 95: Beispiel All Up eingedreht
4 Lenker auf erforderliche Höhe stellen.
5 Vorbau-Spannhebel schließen.
117
