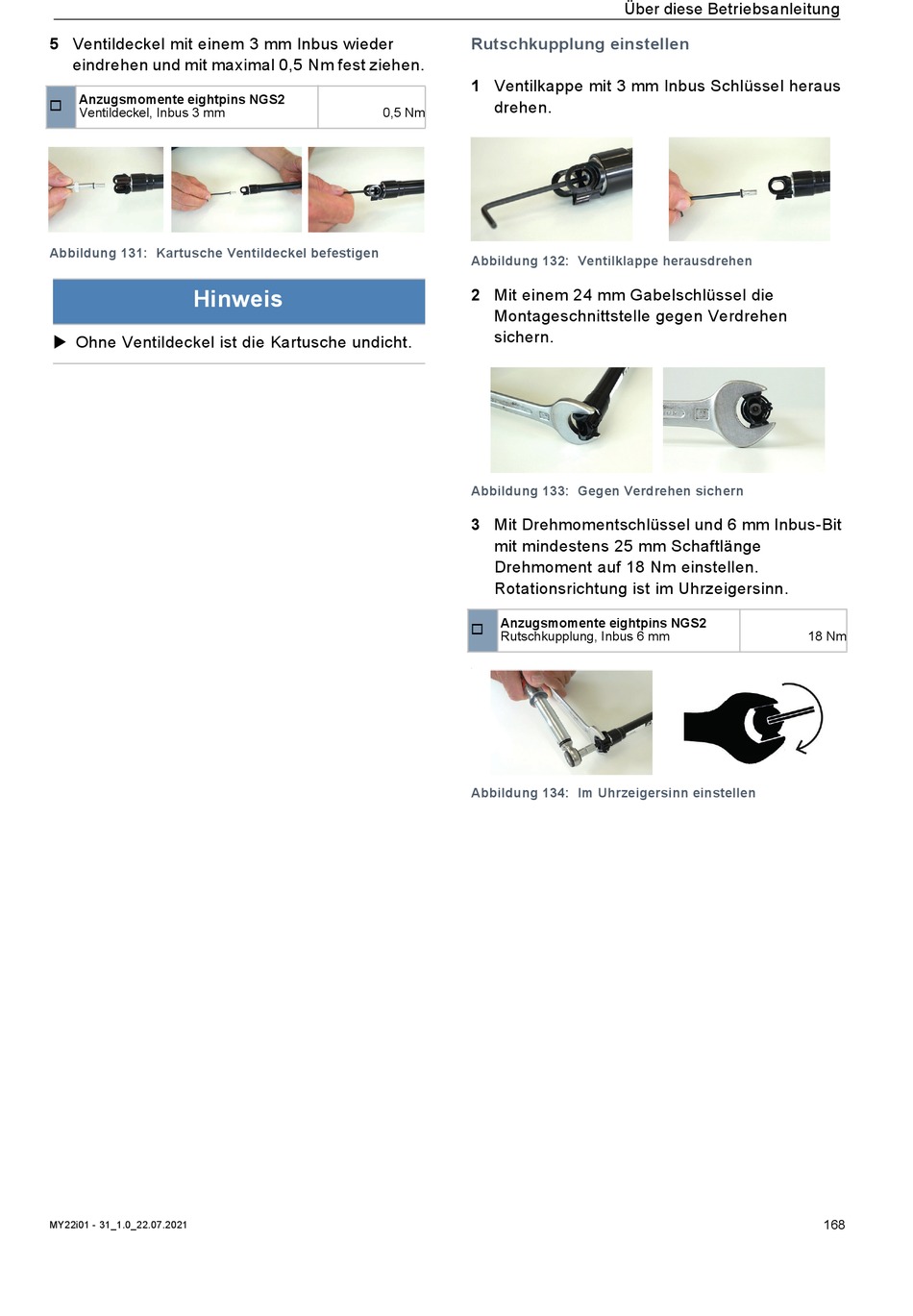

5 Ventildeckel mit einem 3 mm Inbus wieder
eindrehen und mit maximal 0,5 Nm fest ziehen.
Anzugsmomente eightpins NGS2
Ventildeckel, Inbus 3 mm
Abbildung 131: Kartusche Ventildeckel befestigen
Hinweis
Ohne Ventildeckel ist die Kartusche undicht.
MY22i01 - 31_1.0_22.07.2021
Rutschkupplung einstellen
1 Ventilkappe mit 3 mm Inbus Schlüssel heraus
drehen.
0,5 Nm
Abbildung 132: Ventilklappe herausdrehen
2 Mit einem 24 mm Gabelschlüssel die
Montageschnittstelle gegen Verdrehen
sichern.
Abbildung 133: Gegen Verdrehen sichern
3 Mit Drehmomentschlüssel und 6 mm Inbus-Bit
mit mindestens 25 mm Schaftlänge
Drehmoment auf 18 Nm einstellen.
Rotationsrichtung ist im Uhrzeigersinn.
Anzugsmomente eightpins NGS2
Rutschkupplung, Inbus 6 mm
.
Abbildung 134: Im Uhrzeigersinn einstellen
Über diese Betriebsanleitung
18 Nm
