2 Nach der Tabelle den Neigungswinkel der
Bremse einstellen.
Lenkerüberhöhung (mm)
>10
0...10
0...-10
< -10

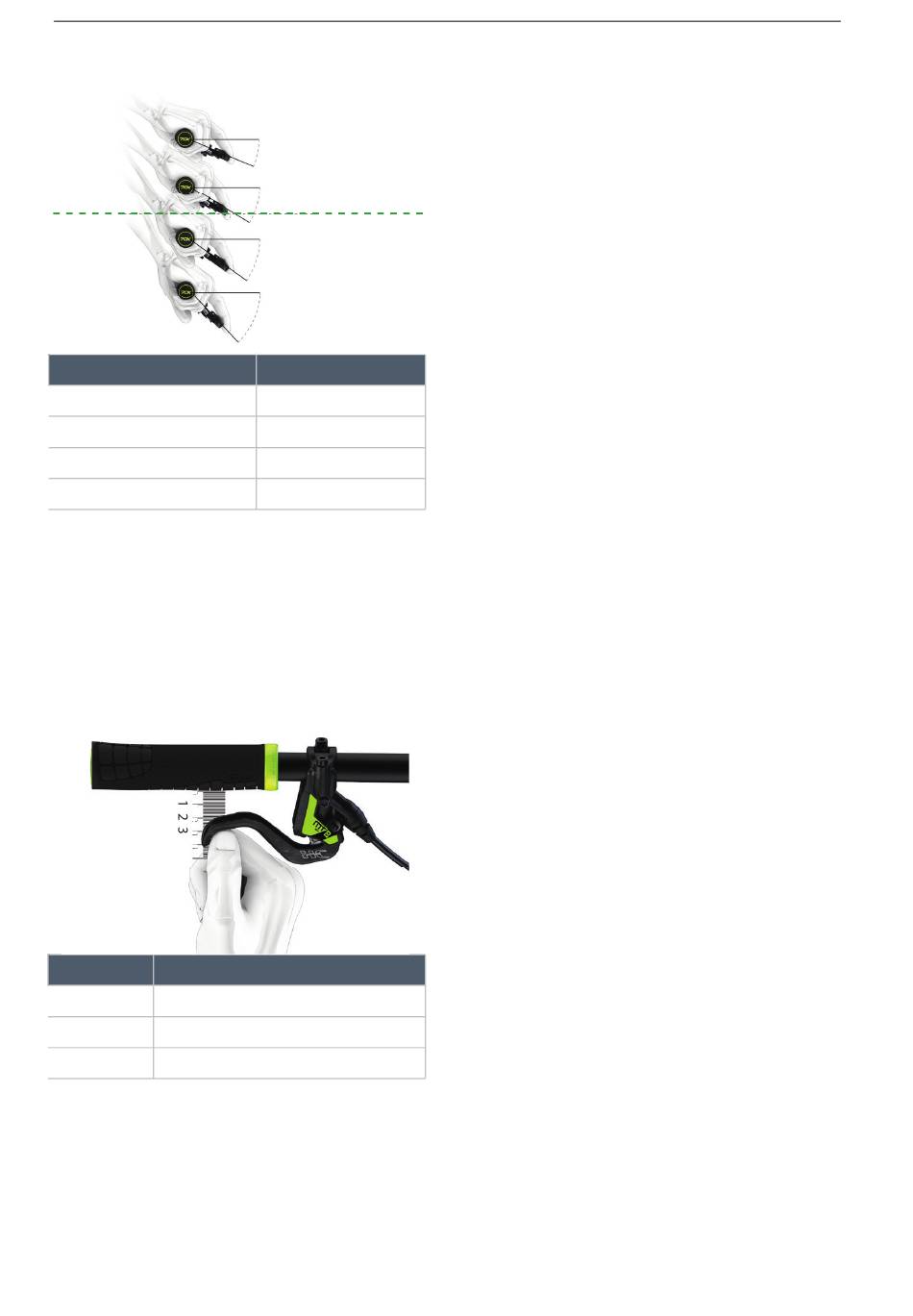

Abbildung 64: Neigungswinkel der Bremse

6.5.9.3 Griffweite ermitteln

1 Handgröße Mithilfe der Griffweitenschablone
ermitteln.
2 Je nach Handgröße die Griffweite am
Druckpunkt justieren.
Handgröße
S
M
L
Abbildung 65: Positionierung Bremshebel
MY22i01 - 31_1.0_22.07.2021
20 – 25° > 10 cm
25 – 30° 0 – 10 cm
E
30 – 35° 0 – 10 cm
35 – 45° > 10 cm
Neigungswinkel Bremse
20°...25°
25°...30°
30°...35°
35°...45°
Griffweite (cm)
2
3
4
