3.3.5.3 Scheibenbremse

3
4

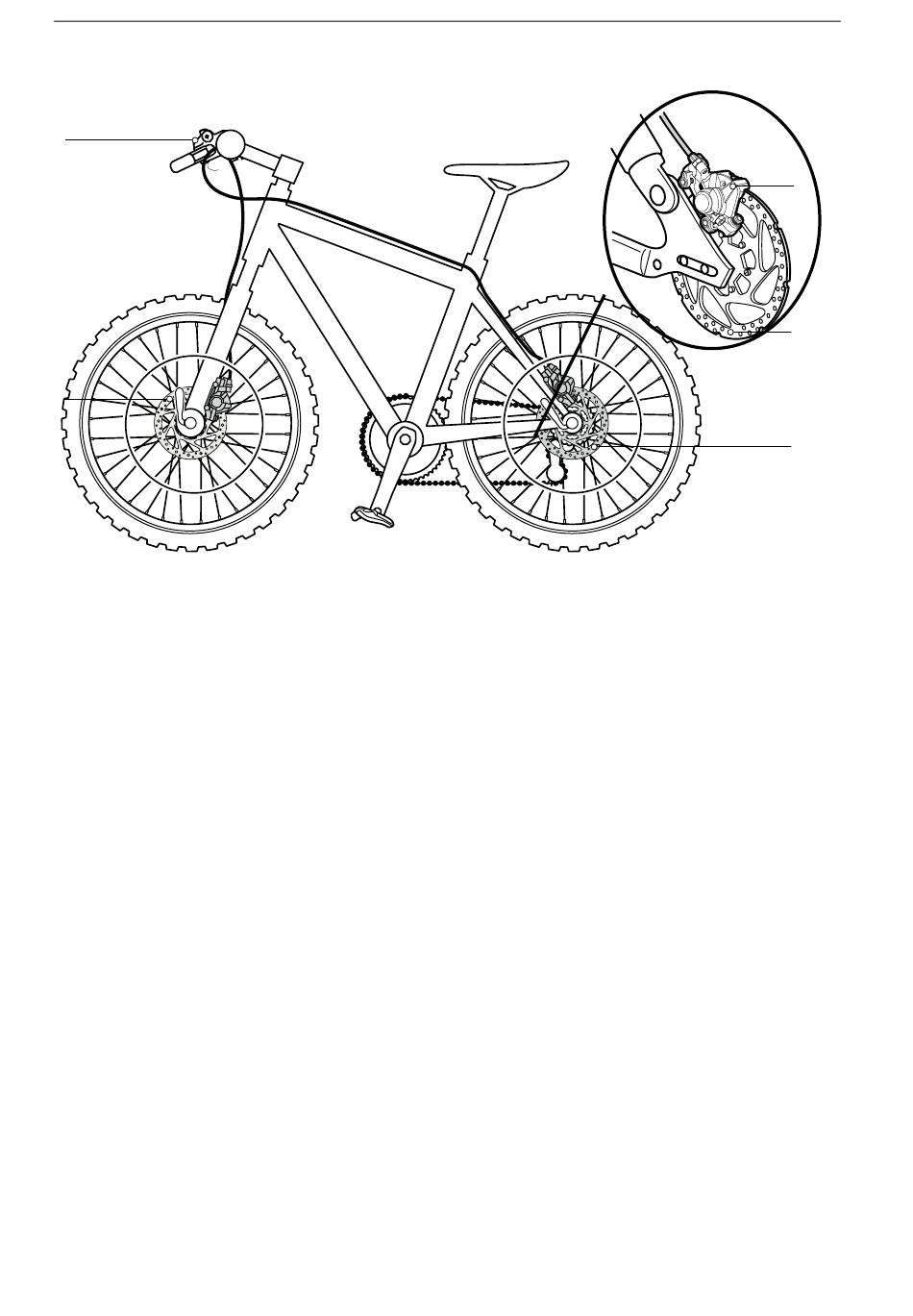

Abbildung 15: Bremssystem mit Scheibenbremse, Beispiel
1 Bremsscheibe
2 Bremssattel mit Bremsbelägen
3 Lenker mit Bremshebel
4 Vorderrad Bremsscheibe
5 Hinterrad Bremsscheibe
Bei einem Pedelec mit einer Scheibenbremse ist
die Bremsscheibe mit der Nabe des Laufrads fest
verschraubt.
Der Bremsdruck wird durch Ziehen des
Bremshebels aufgebaut. Über die
Bremsflüssigkeit wird der Druck durch die
Bremsleitungen an die Zylinder im Bremssattel
weitergeleitet. Die Bremskraft wird durch eine
Untersetzung verstärkt und auf die Bremsbeläge
übertragen. Diese bremsen mechanisch die
Bremsscheibe ab. Wird der Bremshebel gezogen,
werden die Bremsbeläge auf die Bremsscheibe
gepresst und die Bewegung des Laufrads bis zum
Stillstand verzögert.
