E-Bike
Betriebsanleitung
Bosch Performance | Intuvia
D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch E-Bike

Inhaltszusammenfassung für Bosch E-Bike

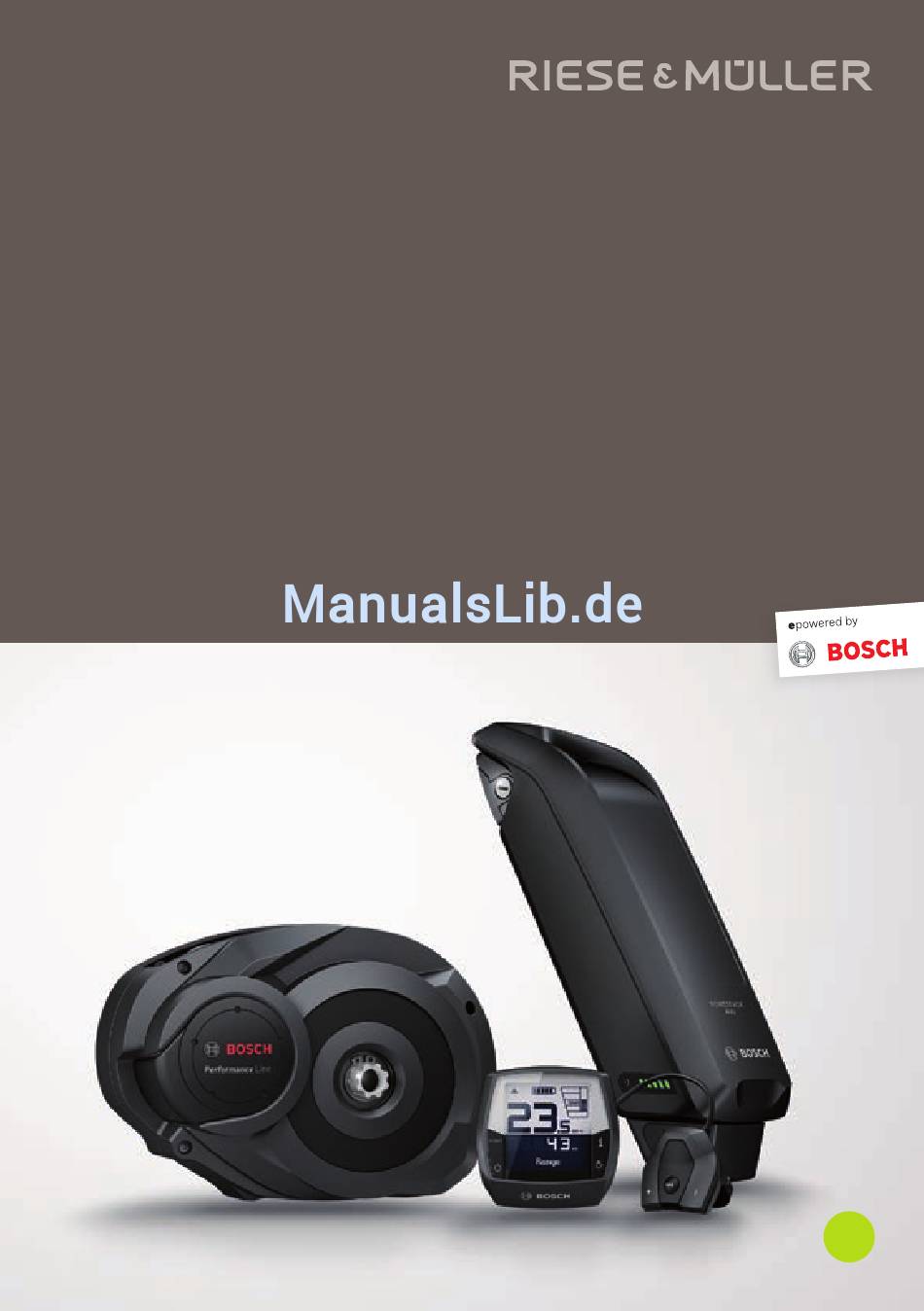

  • Seite 1 E-Bike Betriebsanleitung Bosch Performance | Intuvia...
  • Seite 2 In dieser Bedienungsanleitung sind folgende Orginal- Anleitungen von Bosch enthalten: S. 5 Drive Unit Performance Line / Intuvia S. 24 PowerPack (Batterie) S. 28 Charger (Ladegerät) Wir wünschen Ihnen viel Spaß mit Ihrem neuen E-Bike und allzeit gute Fahrt. Ihr Riese & Müller-Team...

  • Seite 3: Eg-Konformitätserklärung

    EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG nach EMV-Richtlinie 2004/108/EG Die unterlagenbevollmächtigte Person ist: Markus Riese Der Hersteller Riese & Müller GmbH Feldstraße 16, D-64331 Weiterstadt erklärt hiermit, dass folgende Produkte Avenue Cruiser Culture Charger Delite Nevo Homage Pony Kendu Roadster Load Swing Wave den Bestimmungen der oben angegebenen Richtlinien –...
  • Seite 6 TURBO SPORT TOUR KM/H PMWH KM/H Reichweite 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 7 Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 8 C7 C6 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 9 7° Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 10 Battery Charger 36-4/230 Active/Performance Line 0 275 007 907 Input: 230V 50Hz 1.5A Li-Ion Output: 36V Use ONLY with BOSCH Li-Ion batteries Made in PRC Robert Bosch GmbH, Reutlingen 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 11 Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 12 0 276 001 SPI | (3.6.15) Bosch eBike Systems...

  • Seite 13: Antriebseinheit Drive Unit/Bordcomputer Intuvia

    Der in dieser Betriebsanleitung verwendete Begriff „Akku“ zungsgefahr. bezieht sich, unabhängig von der Bauform, gleichermaßen auf  Verwenden Sie nur original Bosch Akkus, die vom Her- Standard-Akkus (Akkus mit Halterung am Fahrradrahmen) und steller für Ihr eBike zugelassen wurden. Der Gebrauch Gepäckträger-Akkus (Akkus mit Halterung im Gepäckträger).

  • Seite 14: Produkt- Und Leistungsbeschreibung

    Anzeige Unterstützung der Antriebseinheit Schutzart IP 54 (staub- und b Anzeige Unterstützungslevel spritzwassergeschützt) c Anzeige Beleuchtung Gewicht, ca. d Textanzeige e Werteanzeige f Tachometeranzeige g Schaltempfehlung: größerer Gang h Schaltempfehlung: kleinerer Gang i Akku-Ladezustandsanzeige 0 276 001 SPI | (3.6.15) Bosch eBike Systems...

  • Seite 15: Montage

    Geschwindigkeitssensors vorbeiläuft. Erscheint auch da- 1) nicht im Standard-Lieferumfang enthalten nach keine Geschwindigkeit in der Tachometeranzeige f, 2) bei geschlossener USB-Abdeckung wenden Sie sich bitte an einen autorisierten Fahrradhändler. Bosch eBike-System verwendet FreeRTOS (siehe www.freertos.org) Betrieb Fahrradbeleuchtung* Nennspannung Inbetriebnahme...

  • Seite 16: Anzeigen Und Einstellungen Des Bordcomputers

    Der „Anfahrgang“ kann im Grundeinstellungsmenü ein- rung. Bewahren Sie den Bordcomputer in trockener Um- gestellt werden (siehe „Grundeinstellungen anzeigen/ gebung bei Raumtemperatur auf. Laden Sie den Bordcom- anpassen“ auf Seite Deutsch–6). puter-Akku regelmäßig auf. 0 276 001 SPI | (3.6.15) Bosch eBike Systems...

  • Seite 17: Unterstützungslevel

    Beim Einschalten der Beleuchtung erscheint „Licht an“ und – „TURBO“: maximale Unterstützung bis in hohe Trittfre- beim Ausschalten der Beleuchtung „Licht aus“ für ca. 1 s in quenzen, für sportives Fahren Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 18 Taste „i“ 1 am Bordcomputer so oft, bis die ge- Gang kurz auf dem Display eingeblendet. wünschte Grundeinstellung angezeigt wird. Ist der Bordcom- puter in die Halterung 4 eingesetzt, können Sie auch die Taste „i“ 11 an der Bedieneinheit drücken. 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 19 Prüfen Sie, ob Tasten verklemmt sind, z.B. durch eingedrungenen einheit sind blockiert. Schmutz. Reinigen Sie die Tasten gegebenenfalls. Verbindungsproblem der Antriebs- Anschlüsse und Verbindungen überprüfen lassen einheit Verbindungsproblem des eBike-Akkus Anschlüsse und Verbindungen überprüfen lassen Bosch eBike Systems 0 276 001 SPI | (3.6.15)
  • Seite 20 Zeitüberschreitungs-Fehler Starten Sie das System neu. Falls das Problem weiterhin besteht, kon- taktieren Sie Ihren Bosch eBike-Händler. Es ist in diesem Fehlerzustand nicht möglich, sich im Grundeinstellungsmenü den Reifenumfang anzei- gen zu lassen oder anzupassen. interner Akku des Bordcomputers leer Bordcomputer aufladen (in der Halterung oder über USB-Anschluss) Software-Versionsfehler Starten Sie das System neu.

  • Seite 21: Energieversorgung Externer Geräte Über Usb-Anschluss

    Sie Ihren Bosch eBike-Händler. Akku-Temperaturfehler während des Trennen Sie das Ladegerät vom Akku. Lassen Sie den Akku abkühlen. Ladevorgangs Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler. externer Akkufehler Überprüfen Sie die Verkabelung. Starten Sie das System neu. Falls das Problem weiterhin besteht, kontaktieren Sie Ihren Bosch eBike-Händler.

  • Seite 22: Wartung Und Service

    Bei allen Fragen zum eBike-System und seinen Komponenten – Gegenwind und Umgebungstemperatur, wenden Sie sich an einen autorisierten Fahrradhändler. – Gewicht von eBike, Fahrer und Gepäck. Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 23 Bei Fragen zum Transport der Akkus wenden Sie sich an einen autorisierten Fahrradhändler. Beim Händler können Sie auch Li-Ion: eine geeignete Transportverpackung bestellen. Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite Deutsch–11. Änderungen vorbehalten. Bosch eBike Systems 0 276 001 SPI | (3.6.15)

  • Seite 24: Li-Ionen-Akku Powerpack

    Sie bei Beschwerden einen Arzt auf. Die hinweise und Anweisungen. Dämpfe können die Atemwege reizen. Versäumnisse bei der Einhal-  Laden Sie den Akku nur mit original Bosch Ladegerä- tung der Sicherheitshinweise ten. Bei Benutzung von nicht original Bosch Ladegeräten und Anweisungen können kann eine Brandgefahr nicht ausgeschlossen werden.

  • Seite 25: Akku Vor Der Ersten Benutzung Prüfen

     Benutzen Sie nur das im Lieferumfang Ihres eBikes ent- Der Ladezustand des eingeschalteten Akkus wird außerdem haltene oder ein baugleiches original Bosch Ladegerät. auf dem Display des Bordcomputers angezeigt. Lesen und be- Nur dieses Ladegerät ist auf den bei Ihrem eBike verwen- achten Sie dazu die Betriebsanleitung von Antriebseinheit deten Li-Ionen-Akku abgestimmt.

  • Seite 26: Akku Einsetzen Und Entnehmen (Siehe Bilder C-D)

    Inbetriebnahme Prüfen Sie nach 6 Monaten den Ladezustand. Leuchtet nur  Verwenden Sie nur original Bosch Akkus, die vom Her- noch eine LED der Ladezustandsanzeige A3, dann laden Sie steller für Ihr eBike zugelassen wurden. Der Gebrauch den Akku wieder auf etwa 60 % auf.
  • Seite 27 Kontaktdaten autorisierter Fahrradhändler finden Sie auf der Internetseite www.bosch-ebike.com Geben Sie nicht mehr gebrauchsfähige Akkus bitte bei einem autorisierten Fahrradhändler ab. Li-Ion: Bitte beachten Sie die Hinweise im Abschnitt „Transport“, Seite Deutsch–15. Änderungen vorbehalten. Bosch eBike Systems 0 276 001 SPI | (3.6.15)

  • Seite 28: Ladegerät Charger

    Darstellung auf der Grafikseite mit Nummer C4 gekenn- besteht das Risiko eines elektrischen Schlages. zeichnet) und mit folgendem Inhalt:  Laden Sie nur für eBikes zugelassene Bosch Li-Ionen- NUR mit BOSCH Lithium-Ionen-Akkus verwenden! Akkus. Die Akkuspannung muss zur Akku-Ladespan- Produkt- und Leistungsbeschreibung nung des Ladegerätes passen.
  • Seite 29 Ladebuchse C7. Vermeiden Sie insbesondere die Verschmut- zung der Ladebuchse und der Kontakte, z.B. durch Sand oder Erde. Heben Sie die Abdeckung der Ladebuchse C7 ab und stecken Sie den Ladestecker C5 in die Ladebuchse C6. Bosch eBike Systems 0 276 001 SPI | (3.6.15)

  • Seite 30: Fehler - Ursachen Und Abhilfe

    überprüfen. Kontakte am Akku Kontakte am Akku vorsichtig verschmutzt reinigen. Steckdose, Kabel oder Netzspannung überprüfen, Ladegerät defekt Ladegerät vom Fahrradhänd- ler überprüfen lassen. Akku defekt An autorisierten Fahrrad- händler wenden. 0 276 001 SPI | (3.6.15) Bosch eBike Systems...
  • Seite 31 Impressum: Riese & Müller GmbH Feldstraße 16 64331 Weiterstadt, Germany Stand: 12/2015 PI-D/12.15/10.000...
  • Seite 32 Riese & Müller GmbH T: +49 61 51-366 86-0 Feldstraße 16 F: +49 61 51-366 86-20 64331 Weiterstadt team@r-m.de Germany www.r-m.de...
