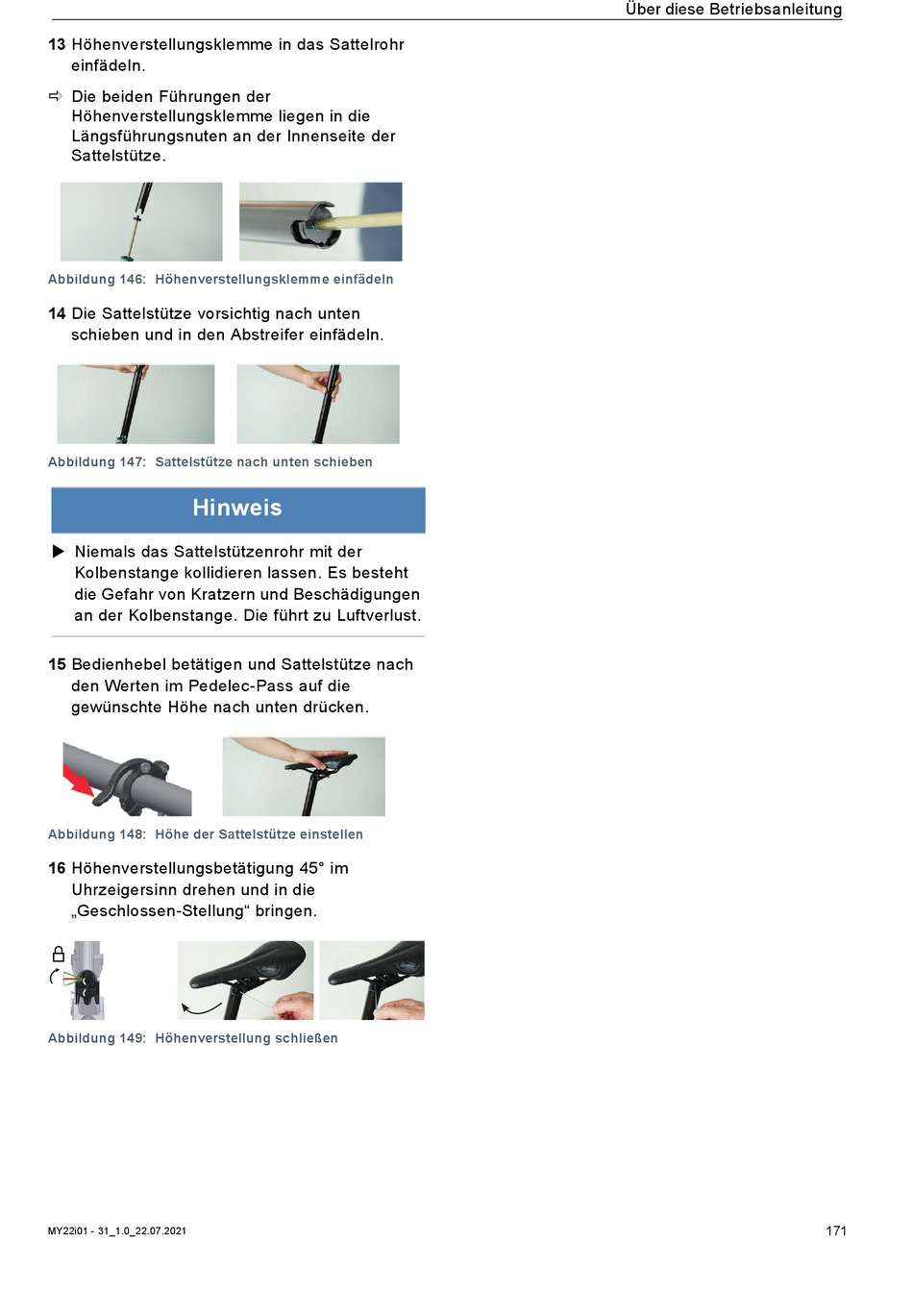

13 Höhenverstellungsklemme in das Sattelrohr
einfädeln.
Die beiden Führungen der
Höhenverstellungsklemme liegen in die
Längsführungsnuten an der Innenseite der
Sattelstütze.
Abbildung 146: Höhenverstellungsklemme einfädeln
14 Die Sattelstütze vorsichtig nach unten
schieben und in den Abstreifer einfädeln.
Abbildung 147: Sattelstütze nach unten schieben
Hinweis
Niemals das Sattelstützenrohr mit der
Kolbenstange kollidieren lassen. Es besteht
die Gefahr von Kratzern und Beschädigungen
an der Kolbenstange. Die führt zu Luftverlust.
15 Bedienhebel betätigen und Sattelstütze nach
den Werten im Pedelec-Pass auf die
gewünschte Höhe nach unten drücken.
Abbildung 148: Höhe der Sattelstütze einstellen
16 Höhenverstellungsbetätigung 45° im
Uhrzeigersinn drehen und in die
„Geschlossen-Stellung" bringen.
Abbildung 149: Höhenverstellung schließen
