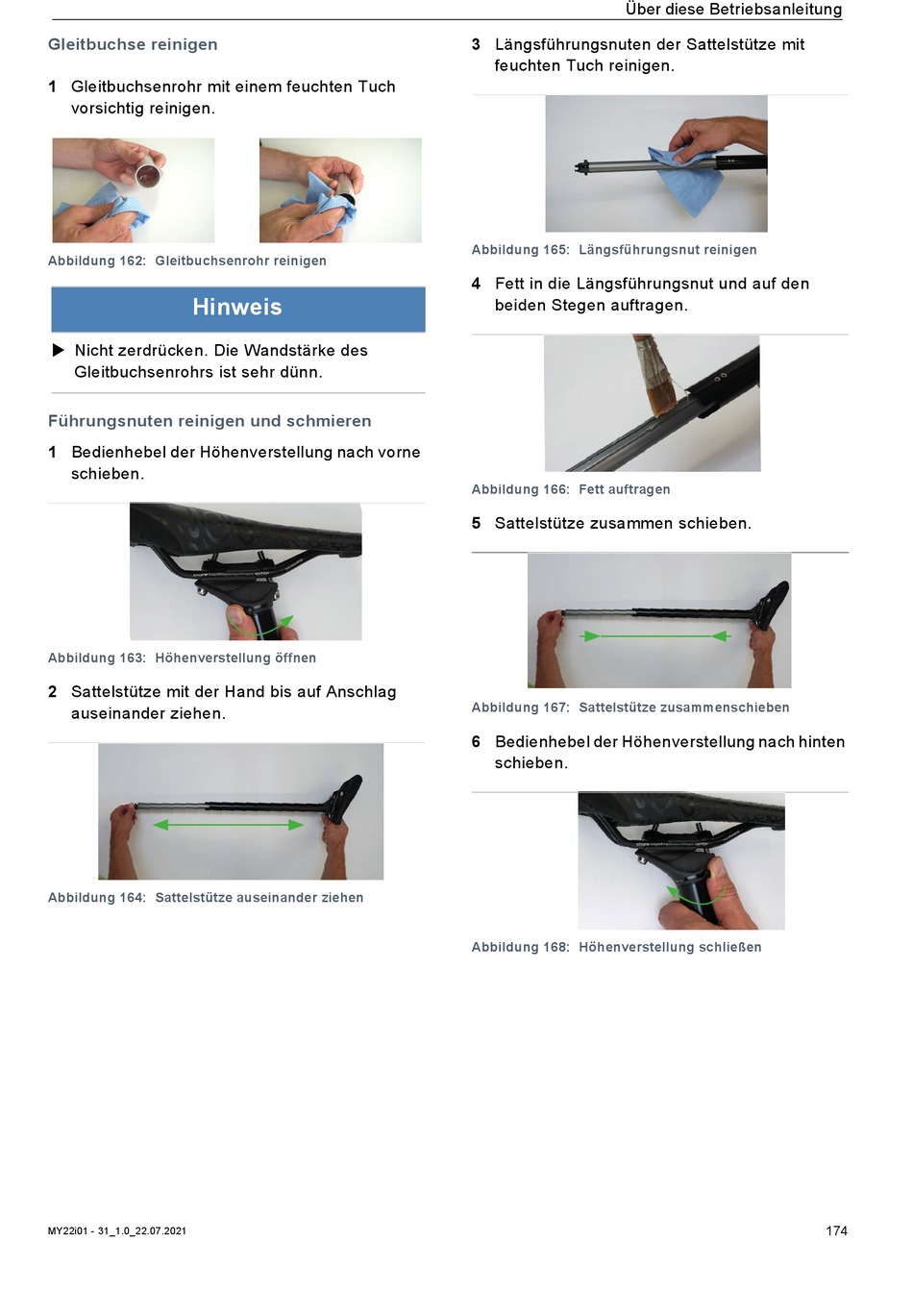

Gleitbuchse reinigen
1 Gleitbuchsenrohr mit einem feuchten Tuch
vorsichtig reinigen.
Abbildung 162: Gleitbuchsenrohr reinigen
Hinweis
Nicht zerdrücken. Die Wandstärke des
Gleitbuchsenrohrs ist sehr dünn.
Führungsnuten reinigen und schmieren
1 Bedienhebel der Höhenverstellung nach vorne
schieben.
Abbildung 163: Höhenverstellung öffnen
2 Sattelstütze mit der Hand bis auf Anschlag
auseinander ziehen.
Abbildung 164: Sattelstütze auseinander ziehen
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
3 Längsführungsnuten der Sattelstütze mit
feuchten Tuch reinigen.
Abbildung 165: Längsführungsnut reinigen
4 Fett in die Längsführungsnut und auf den
beiden Stegen auftragen.
Abbildung 166: Fett auftragen
5 Sattelstütze zusammen schieben.
Abbildung 167: Sattelstütze zusammenschieben
6 Bedienhebel der Höhenverstellung nach hinten
schieben.
Abbildung 168: Höhenverstellung schließen
174
