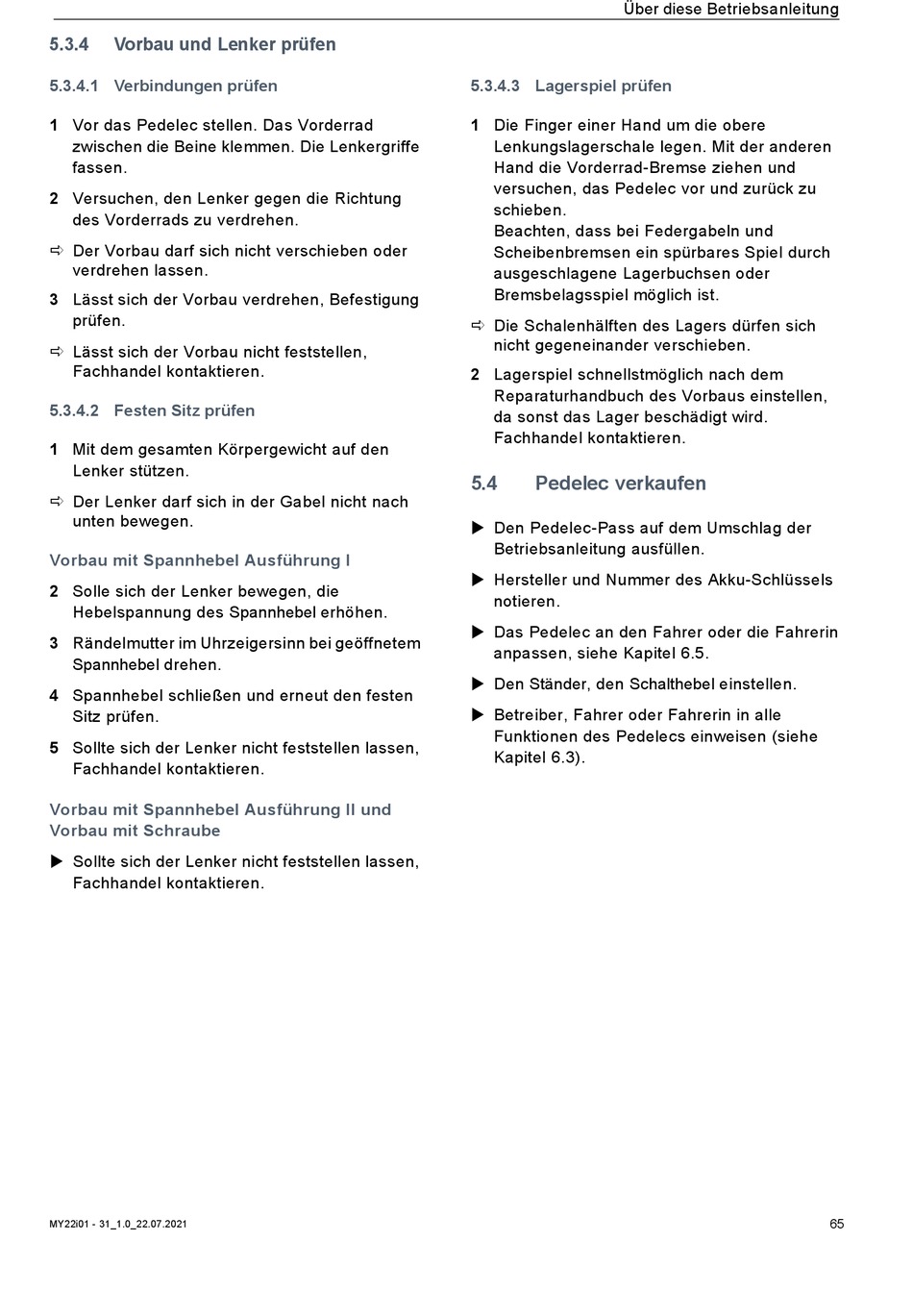

5.3.4
Vorbau und Lenker prüfen
5.3.4.1 Verbindungen prüfen
1 Vor das Pedelec stellen. Das Vorderrad
zwischen die Beine klemmen. Die Lenkergriffe
fassen.
2 Versuchen, den Lenker gegen die Richtung
des Vorderrads zu verdrehen.
Der Vorbau darf sich nicht verschieben oder
verdrehen lassen.
3 Lässt sich der Vorbau verdrehen, Befestigung
prüfen.
Lässt sich der Vorbau nicht feststellen,
Fachhandel kontaktieren.
5.3.4.2 Festen Sitz prüfen
1 Mit dem gesamten Körpergewicht auf den
Lenker stützen.
Der Lenker darf sich in der Gabel nicht nach
unten bewegen.
Vorbau mit Spannhebel Ausführung I
2 Solle sich der Lenker bewegen, die
Hebelspannung des Spannhebel erhöhen.
3 Rändelmutter im Uhrzeigersinn bei geöffnetem
Spannhebel drehen.
4 Spannhebel schließen und erneut den festen
Sitz prüfen.
5 Sollte sich der Lenker nicht feststellen lassen,
Fachhandel kontaktieren.
Vorbau mit Spannhebel Ausführung II und
Vorbau mit Schraube
Sollte sich der Lenker nicht feststellen lassen,
Fachhandel kontaktieren.
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
5.3.4.3 Lagerspiel prüfen
1 Die Finger einer Hand um die obere
Lenkungslagerschale legen. Mit der anderen
Hand die Vorderrad-Bremse ziehen und
versuchen, das Pedelec vor und zurück zu
schieben.
Beachten, dass bei Federgabeln und
Scheibenbremsen ein spürbares Spiel durch
ausgeschlagene Lagerbuchsen oder
Bremsbelagsspiel möglich ist.
Die Schalenhälften des Lagers dürfen sich
nicht gegeneinander verschieben.
2 Lagerspiel schnellstmöglich nach dem
Reparaturhandbuch des Vorbaus einstellen,
da sonst das Lager beschädigt wird.
Fachhandel kontaktieren.
5.4
Pedelec verkaufen
Den Pedelec-Pass auf dem Umschlag der
Betriebsanleitung ausfüllen.
Hersteller und Nummer des Akku-Schlüssels
notieren.
Das Pedelec an den Fahrer oder die Fahrerin
anpassen, siehe Kapitel 6.5.
Den Ständer, den Schalthebel einstellen.
Betreiber, Fahrer oder Fahrerin in alle
Funktionen des Pedelecs einweisen (siehe
Kapitel 6.3).
