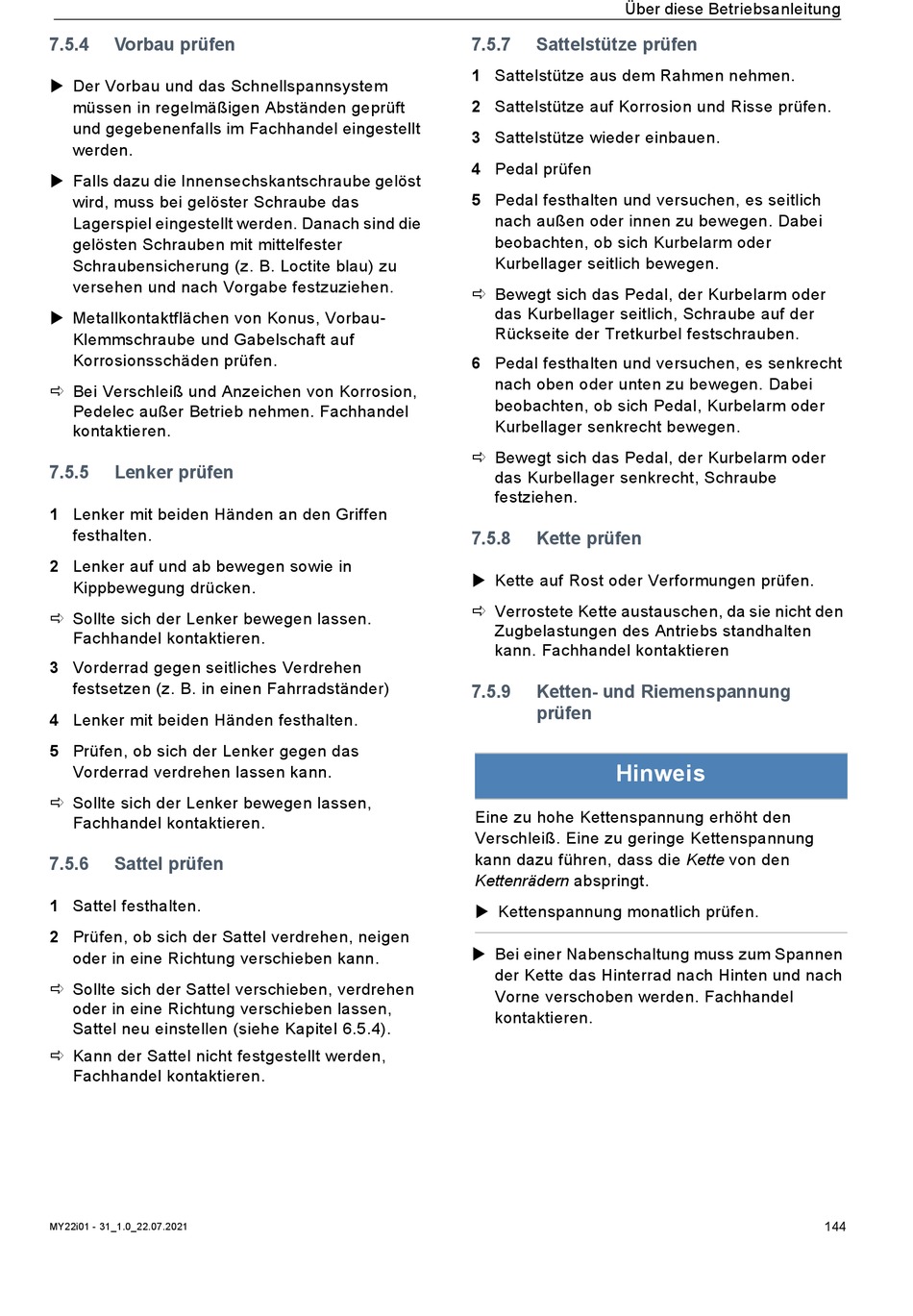

7.5.4
Vorbau prüfen
Der Vorbau und das Schnellspannsystem
müssen in regelmäßigen Abständen geprüft
und gegebenenfalls im Fachhandel eingestellt
werden.
Falls dazu die Innensechskantschraube gelöst
wird, muss bei gelöster Schraube das
Lagerspiel eingestellt werden. Danach sind die
gelösten Schrauben mit mittelfester
Schraubensicherung (z. B. Loctite blau) zu
versehen und nach Vorgabe festzuziehen.
Metallkontaktflächen von Konus, Vorbau-
Klemmschraube und Gabelschaft auf
Korrosionsschäden prüfen.
Bei Verschleiß und Anzeichen von Korrosion,
Pedelec außer Betrieb nehmen. Fachhandel
kontaktieren.
7.5.5
Lenker prüfen
1 Lenker mit beiden Händen an den Griffen
festhalten.
2 Lenker auf und ab bewegen sowie in
Kippbewegung drücken.
Sollte sich der Lenker bewegen lassen.
Fachhandel kontaktieren.
3 Vorderrad gegen seitliches Verdrehen
festsetzen (z. B. in einen Fahrradständer)
4 Lenker mit beiden Händen festhalten.
5 Prüfen, ob sich der Lenker gegen das
Vorderrad verdrehen lassen kann.
Sollte sich der Lenker bewegen lassen,
Fachhandel kontaktieren.
7.5.6
Sattel prüfen
1 Sattel festhalten.
2 Prüfen, ob sich der Sattel verdrehen, neigen
oder in eine Richtung verschieben kann.
Sollte sich der Sattel verschieben, verdrehen
oder in eine Richtung verschieben lassen,
Sattel neu einstellen (siehe Kapitel 6.5.4).
Kann der Sattel nicht festgestellt werden,
Fachhandel kontaktieren.
MY22i01 - 31_1.0_22.07.2021
Über diese Betriebsanleitung
7.5.7
Sattelstütze prüfen
1 Sattelstütze aus dem Rahmen nehmen.
2 Sattelstütze auf Korrosion und Risse prüfen.
3 Sattelstütze wieder einbauen.
4 Pedal prüfen
5 Pedal festhalten und versuchen, es seitlich
nach außen oder innen zu bewegen. Dabei
beobachten, ob sich Kurbelarm oder
Kurbellager seitlich bewegen.
Bewegt sich das Pedal, der Kurbelarm oder
das Kurbellager seitlich, Schraube auf der
Rückseite der Tretkurbel festschrauben.
6 Pedal festhalten und versuchen, es senkrecht
nach oben oder unten zu bewegen. Dabei
beobachten, ob sich Pedal, Kurbelarm oder
Kurbellager senkrecht bewegen.
Bewegt sich das Pedal, der Kurbelarm oder
das Kurbellager senkrecht, Schraube
festziehen.
7.5.8
Kette prüfen
Kette auf Rost oder Verformungen prüfen.
Verrostete Kette austauschen, da sie nicht den
Zugbelastungen des Antriebs standhalten
kann. Fachhandel kontaktieren
7.5.9
Ketten- und Riemenspannung
prüfen
Hinweis
Eine zu hohe Kettenspannung erhöht den
Verschleiß. Eine zu geringe Kettenspannung
kann dazu führen, dass die Kette von den
Kettenrädern abspringt.
Kettenspannung monatlich prüfen.
Bei einer Nabenschaltung muss zum Spannen
der Kette das Hinterrad nach Hinten und nach
Vorne verschoben werden. Fachhandel
kontaktieren.
144
