6.5.10 Schaltung

Die Lage der Schaltung an die Bedürfnisse des
Fahrers und der Fahrerin anpassen.
1 Befestigungsschraube lösen.
2 Bedieneinheit bzw. Schalthebel in die Position
bringen, dass Fahrer oder Fahrerin die

6.5.10.1 Schalthebel SHIMANO

Gilt nur für Fahrzeuge mit dieser Ausstattung

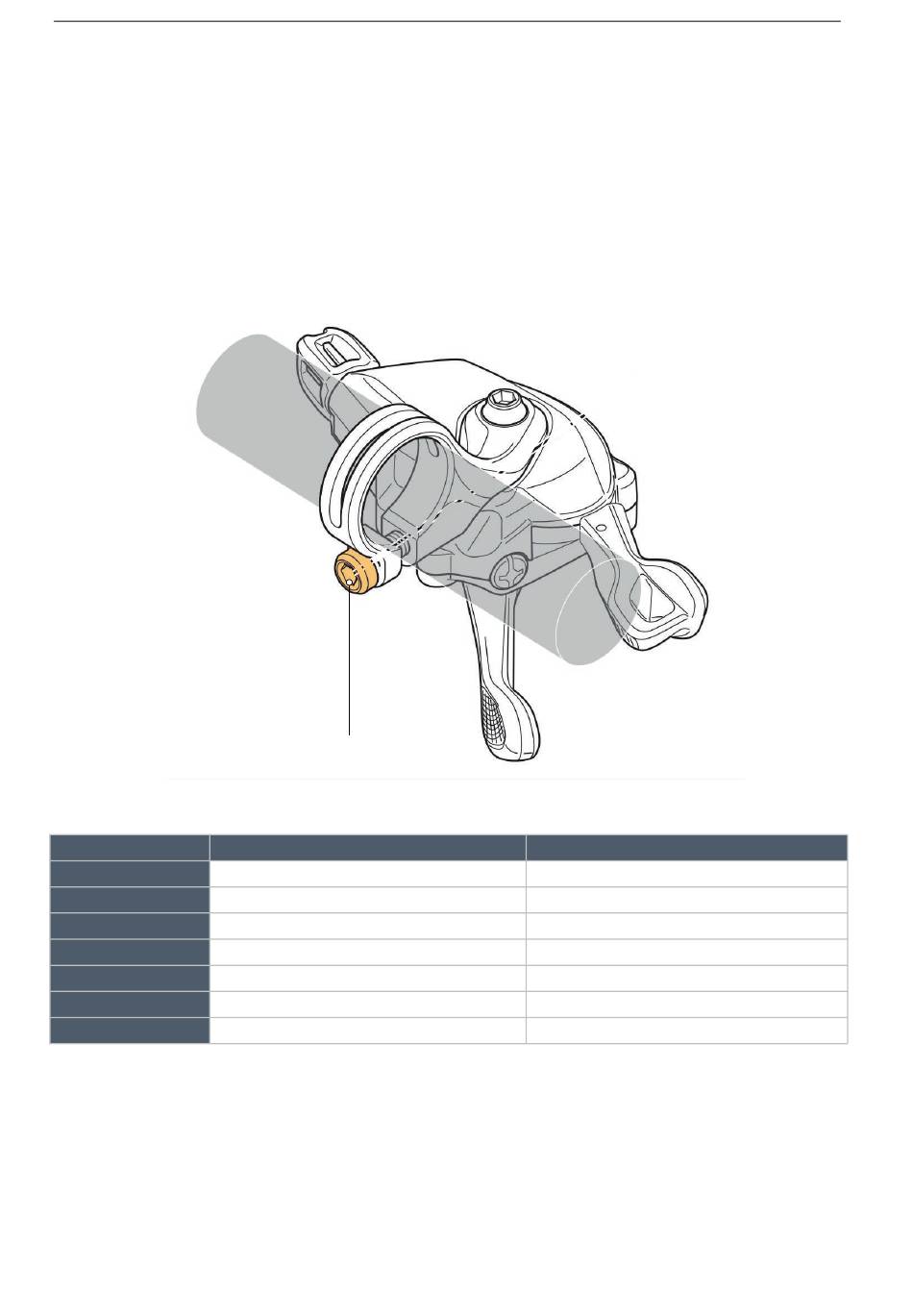

Abbildung 77: Lage Befestigungsschraube Schalthebel SHIMANO
Modell Anzugsmoment
DEORE SL-M4100
3 Nm
DEORE SL-M5100
3 Nm
DEORE SL-M6100 3 Nm
DEORE XT SL-M8100 3 Nm
DEORE XT SL-M8130 3 Nm
SLX SL-M7100 3 Nm
XTR SL-M9100
3 Nm
Tabelle 47: Anzugsmomente und Aufsätze SHIMANO-Schaltung
MY22I01 - 11_1.0_22.07.2021
Bedieneinheit bzw. den Schalter mit dem
Daumen und/oder Zeigefinger nutzen können.
Niemals darf der Schalthebel den Bremshebel
behindern.
3 Befestigungsschraube anziehen.
1
Schraube
Innensechskant-Aufsatz 4 mm
Innensechskant-Aufsatz 4 mm
Innensechskant-Aufsatz 4 mm
Innensechskant-Aufsatz 4 mm
Innensechskant-Aufsatz 4 mm
Innensechskant-Aufsatz 4 mm
Innensechskant-Aufsatz 4 mm
