6.23.1 Schnellverstellbaren Vorbau
eindrehen
Gilt nur für Pedelecs mit dieser Ausstattung
Zum platzsparenden Abstellen den

schnellverstellbaren Vorbau eindrehen.

1 Vorbau-Spannhebel öffnen.

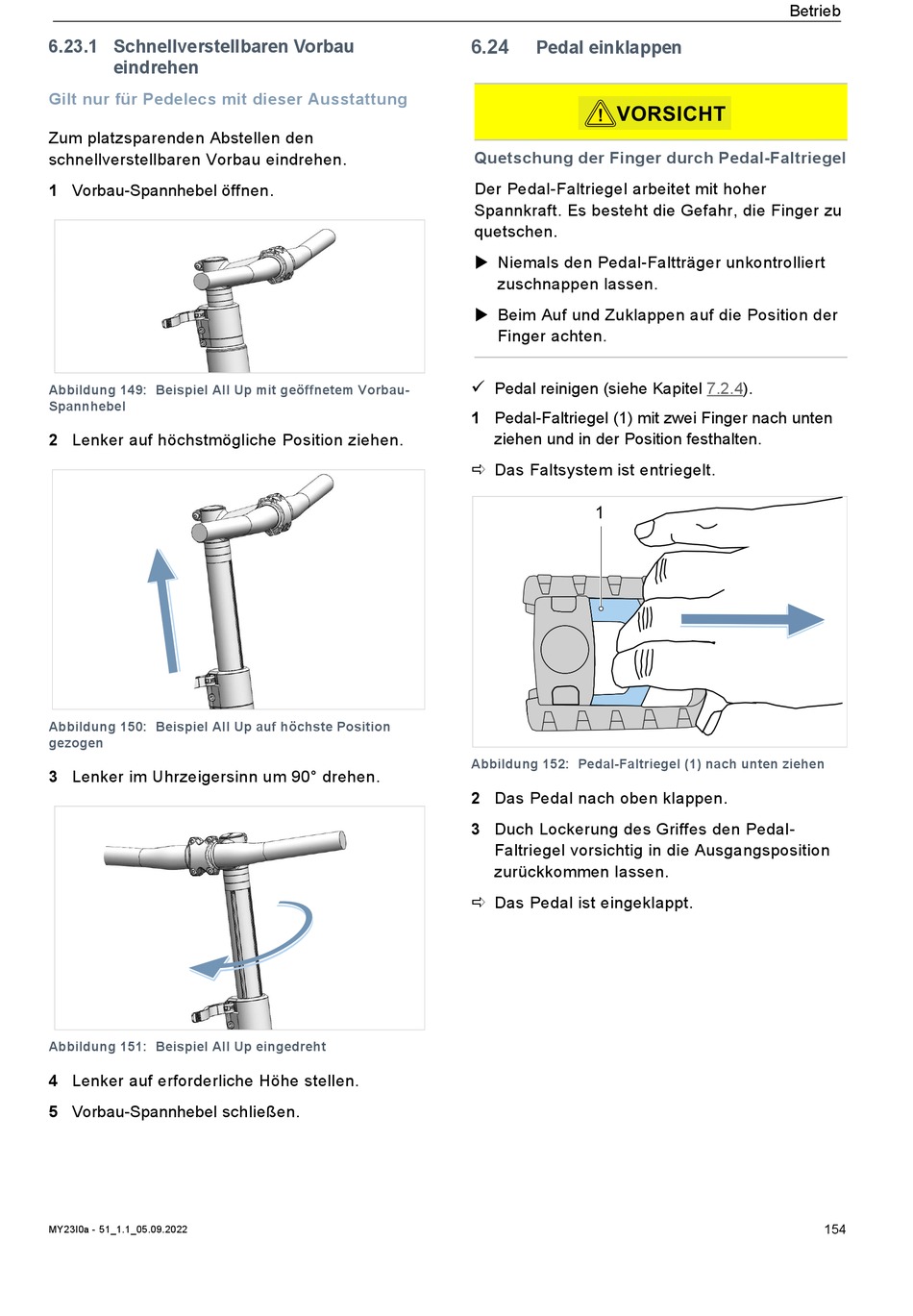

Abbildung 149: Beispiel All Up mit geöffnetem Vorbau-
Spannhebel
2 Lenker auf höchstmögliche Position ziehen.
Abbildung 150: Beispiel All Up auf höchste Position
gezogen
3 Lenker im Uhrzeigersinn um 90° drehen.
Abbildung 151: Beispiel All Up eingedreht
4 Lenker auf erforderliche Höhe stellen.
5 Vorbau-Spannhebel schließen.
MY23I0a - 51_1.1_05.09.2022
6.24

Pedal einklappen

VORSICHT
!
Quetschung der Finger durch Pedal-Faltriegel
Der Pedal-Faltriegel arbeitet mit hoher
Spannkraft. Es besteht die Gefahr, die Finger zu
quetschen.
 Niemals den Pedal-Faltträger unkontrolliert
zuschnappen lassen.
 Beim Auf und Zuklappen auf die Position der
Finger achten.
Pedal reinigen (siehe Kapitel 7.2.4).
1 Pedal-Faltriegel (1) mit zwei Finger nach unten
ziehen und in der Position festhalten.
 Das Faltsystem ist entriegelt.
1
Abbildung 152: Pedal-Faltriegel (1) nach unten ziehen
2 Das Pedal nach oben klappen.
3 Duch Lockerung des Griffes den Pedal-
Faltriegel vorsichtig in die Ausgangsposition
zurückkommen lassen.
 Das Pedal ist eingeklappt.
