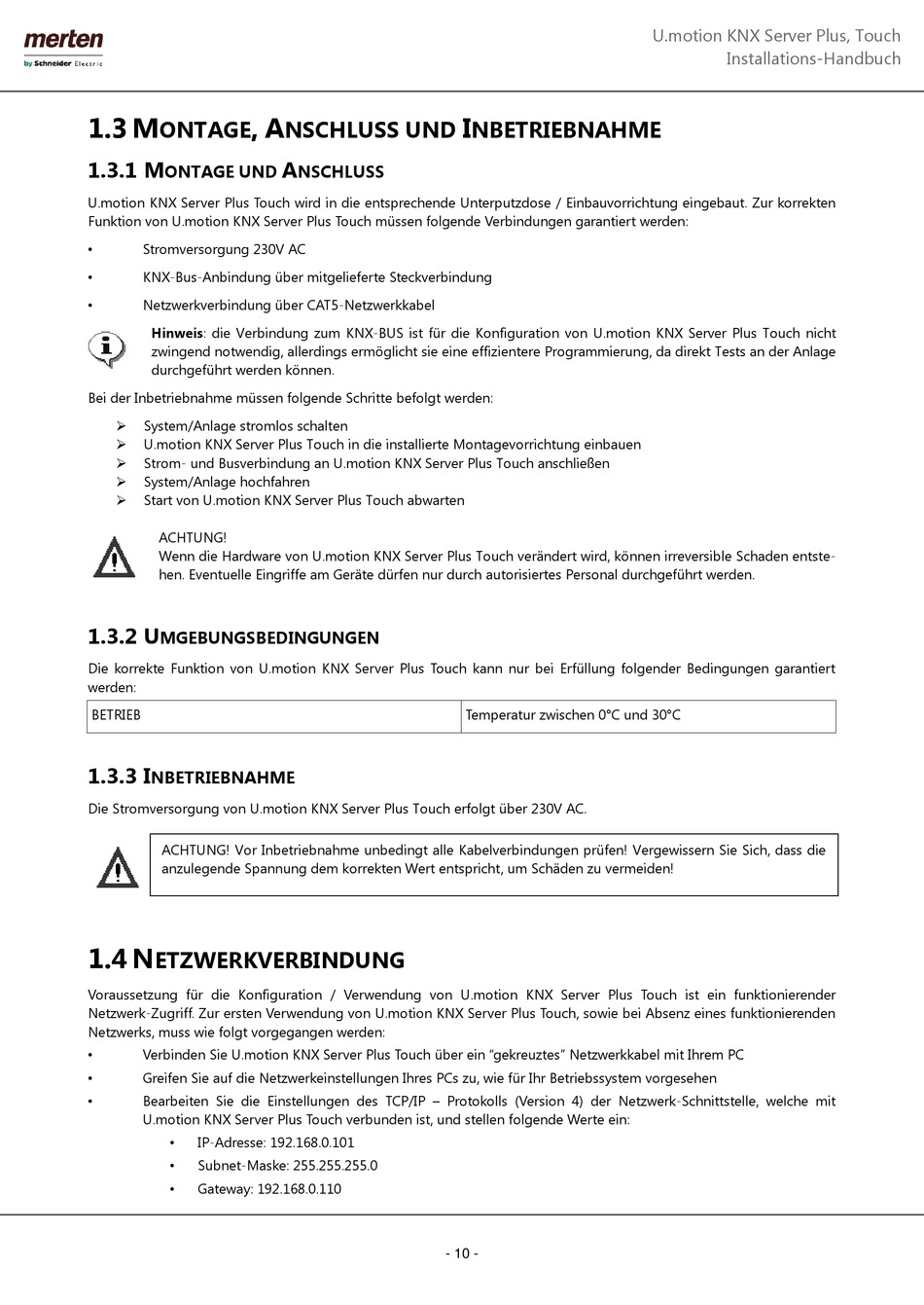

1.3 M , A
ONTAGE
1.3.1 M
ONTAGE UND
U.motion KNX Server Plus Touch wird in die entsprechende Unterputzdose / Einbauvorrichtung eingebaut. Zur korrekten
Funktion von U.motion KNX Server Plus Touch müssen folgende Verbindungen garantiert werden:
Stromversorgung 230V AC
•
KNX-Bus-Anbindung über mitgelieferte Steckverbindung
•
Netzwerkverbindung über CAT5-Netzwerkkabel
•
Hinweis: die Verbindung zum KNX-BUS ist für die Konfiguration von U.motion KNX Server Plus Touch nicht
zwingend notwendig, allerdings ermöglicht sie eine effizientere Programmierung, da direkt Tests an der Anlage
durchgeführt werden können.
Bei der Inbetriebnahme müssen folgende Schritte befolgt werden:
System/Anlage stromlos schalten

U.motion KNX Server Plus Touch in die installierte Montagevorrichtung einbauen

Strom- und Busverbindung an U.motion KNX Server Plus Touch anschließen

System/Anlage hochfahren

Start von U.motion KNX Server Plus Touch abwarten

ACHTUNG!
Wenn die Hardware von U.motion KNX Server Plus Touch verändert wird, können irreversible Schaden entste-
hen. Eventuelle Eingriffe am Geräte dürfen nur durch autorisiertes Personal durchgeführt werden.
1.3.2 U
MGEBUNGSBEDINGUNGEN
Die korrekte Funktion von U.motion KNX Server Plus Touch kann nur bei Erfüllung folgender Bedingungen garantiert
werden:
BETRIEB
1.3.3 I
NBETRIEBNAHME
Die Stromversorgung von U.motion KNX Server Plus Touch erfolgt über 230V AC.
ACHTUNG! Vor Inbetriebnahme unbedingt alle Kabelverbindungen prüfen! Vergewissern Sie Sich, dass die
anzulegende Spannung dem korrekten Wert entspricht, um Schäden zu vermeiden!
1.4 N
ETZWERKVERBINDUNG
Voraussetzung für die Konfiguration / Verwendung von U.motion KNX Server Plus Touch ist ein funktionierender
Netzwerk-Zugriff. Zur ersten Verwendung von U.motion KNX Server Plus Touch, sowie bei Absenz eines funktionierenden
Netzwerks, muss wie folgt vorgegangen werden:
Verbinden Sie U.motion KNX Server Plus Touch über ein "gekreuztes" Netzwerkkabel mit Ihrem PC
•
Greifen Sie auf die Netzwerkeinstellungen Ihres PCs zu, wie für Ihr Betriebssystem vorgesehen
•
Bearbeiten Sie die Einstellungen des TCP/IP – Protokolls (Version 4) der Netzwerk-Schnittstelle, welche mit
•
U.motion KNX Server Plus Touch verbunden ist, und stellen folgende Werte ein:
IP-Adresse: 192.168.0.101
•
Subnet-Maske: 255.255.255.0
•
Gateway: 192.168.0.110
•
NSCHLUSS UND
A
NSCHLUSS
