merten U.motion Client Touch 10 Technischer Handbuch

Diese funktionen umfassen: - steuerung der beleuchtung und jalousien und des raumtemperaturreglers eines knx-systems - kommunikation innerhalb eines gebäudes (intercom, kommunikation mit der türstation) - gebäudeüberwachung mithilfe von ip-kameras
Vorschau ausblenden Andere Handbücher für U.motion Client Touch 10:
Inhaltsverzeichnis

Werbung

Quicklinks

U.motion
U.motion Client Touch 10
U.motion Client Touch 15
Technisches Handbuch
Art. no. MEG6260-0310 | MEG6260-0315
04/2014 Version 1.0.1
www.merten.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für merten U.motion Client Touch 10

  • Grafiktabletts merten U.motion KNX Server Plus, Touch 15 Handbuch
    Grafiktabletts merten U.motion KNX Server Plus, Touch 15 Handbuch
    Der u.motion knx server plus touch visualisiert, verwaltet und steuert knx-gebäudefunktionen und gewerkeübergreifend z. b. die kommunikation mit türstationen (ip-sip), die gebäudeüberwachung mit ip-kameras oder die visualisierung der energieeffizienz. (128 Seiten)

Inhaltszusammenfassung für merten U.motion Client Touch 10

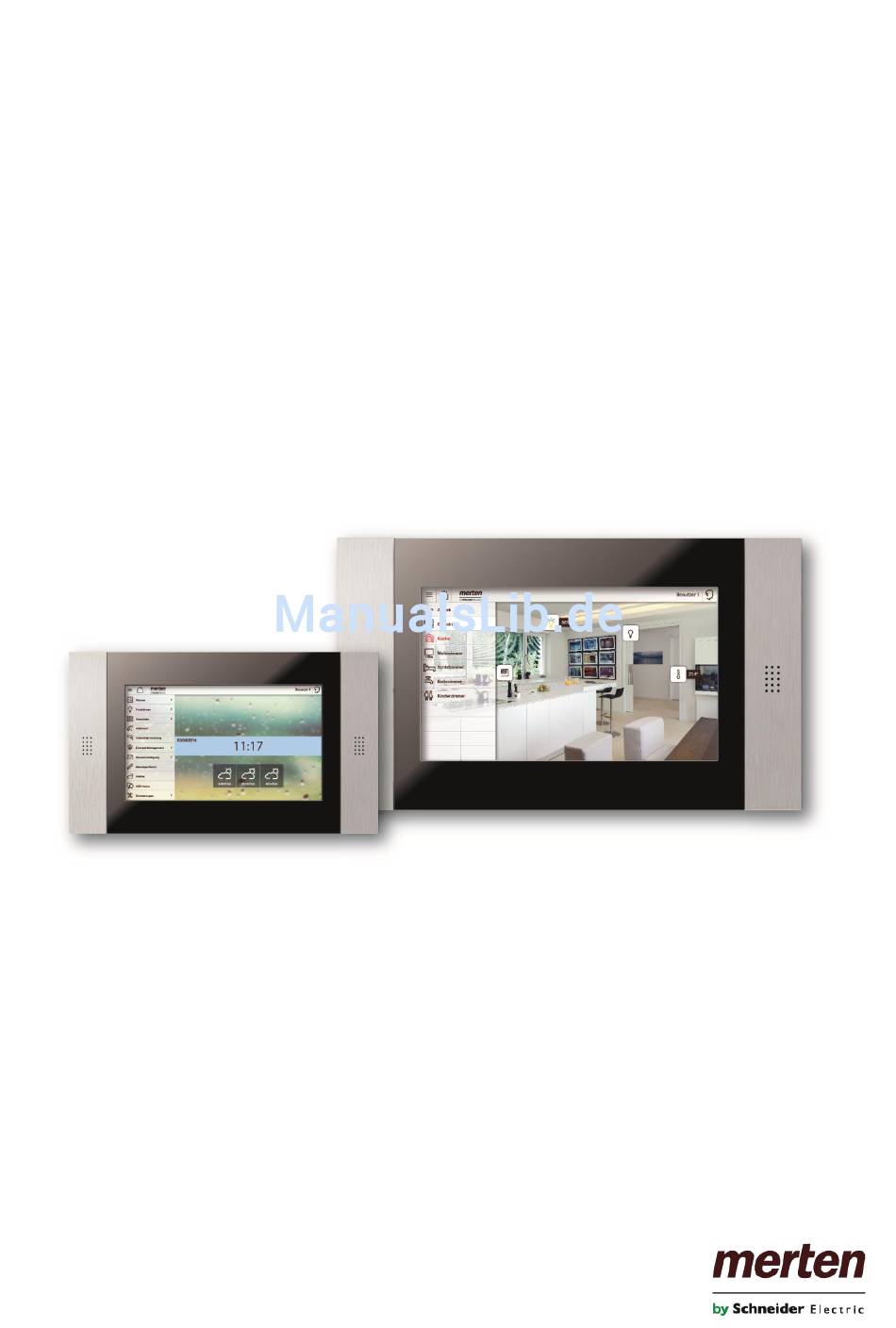

  • Seite 1 U.motion U.motion Client Touch 10 U.motion Client Touch 15 Technisches Handbuch Art. no. MEG6260-0310 | MEG6260-0315 04/2014 Version 1.0.1 www.merten.com...

  • Seite 2: Benutzer Informationen

    U.motion Client Touch 10 / 15 Technisches Handbuch ENUTZER NFORMATIONEN Schneider Electric GmbH c/o Merten Gothaer Straße 29, 40880 Ratingen www.merten.de www.merten-austria.at Kundenbetreuung: Telefon: +49 2102 - 404 6000 Betriebsanleitungen, Handbücher und Software sind urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen, Umsetzen im Ganzen oder in Teilen ist nicht gestattet.

  • Seite 3: Sicherheitsvorschriften

    U.motion Client Touch 10 / 15 Technisches Handbuch ICHERHEITSVORSCHRIFTEN Diese Betriebsanleitung enthält die wichtigsten Hinweise, um das Gerät sicherheitsgerecht zu betreiben. Diese Bedienungsanleitung, insbesondere die Sicherheits-Hinweise, sind von allen Personen zu beachten, die mit dem Gerät arbeiten. Darüber hinaus sind die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung zu beachten.

  • Seite 4: Inhaltsverzeichnis

    U.motion Client Touch 10 / 15 Technisches Handbuch NHALTSVERZEICHNIS Benutzer Informationen Darstellungskonventionen Sicherheitsvorschriften Inhaltsverzeichnis A. Produktbeschreibung A1. Frontansicht – U.motion Client Touch A2. Anschlüsse - U.motion Client Touch A3. Lieferumfang B. Inbetriebnahme B1. Erdung – (Kapitel betrifft nur U.motion Client Touch 15) B2.

  • Seite 5: Produktbeschreibung

    U.motion Client Touch 10 / 15 Technisches Handbuch A. P RODUKTBESCHREIBUNG A1. Frontansicht – U.motion Client Touch ● U.motion Client Touch Bild: mit U.motion Touch 10 Design Element Seitenansicht, montiert Bild: U.motion Client Touch 15...

  • Seite 6: A2. Anschlüsse - U.motion Client Touch

    U.motion Client Touch 10 / 15 Technisches Handbuch A2. Anschlüsse - U.motion Client Touch Der U.motion Client Touch bietet verschiedene Anschlussmöglichkeiten auf seiner Unterseite. Alle benötigten Verbindungen können von dort aus weitergeführt werden. Detaillierte Informationen zu den verschiedenen Anschlüssen findet man im Handbuch des jeweiligen Mainboard-Herstellers, welches standardmäßig im Lieferumfang des U.motion Client Touch enthalten ist.

  • Seite 7: Inbetriebnahme

    U.motion Client Touch 10 / 15 Technisches Handbuch B. I NBETRIEBNAHME B1. Erdung – (Kapitel betrifft nur U.motion Client Touch 15) Um eine sichere Ableitung von elektrischen Störungen und die Funktion des U.motion Client Touch zu gewährleisten, sind folgende Punkte zu gewährleisten: Gerät und Unterputzdose auf möglichst kurzem Weg mit einem zentralen Erdungspunkt verbinden.

  • Seite 8: Das Betriebssystem

    U.motion Client Touch 10 / 15 Technisches Handbuch Achtung! Ein Dauerbetrieb führt längerfristig zu Schäden. Die Aktivierung des Powermanagements ist in diesem Fall zwingend erforderlich. Achtung! Sollten Sie das Design Element entfernen wollen, heben Sie es an, um die Verriegelung zu lockern und ziehen Sie sie horizontal aus der Halterung heraus.
  • Seite 9 U.motion Client Touch 10 / 15 Technisches Handbuch IP-Adresse: 192.168.0.101 • Subnet-Maske: 255.255.255.0 • Gateway: 192.168.0.130 • Speichern Sie die neuen Einstellungen. Je nach Betriebssystem kann im Anschluss ein Neustart • gefordert sein. Die folgenden Screenshots zeigen die durchzuführenden Änderungen anhand eines PCs mit Windows 7: Nach Anpassung der Netzwerk-Einstellungen öffnen Sie bitte ein Browser-Fenster und tragen folgende Zeile...

  • Seite 10: C3. Zugriff

    U.motion Client Touch 10 / 15 Technisches Handbuch Alternativ kann auch lokal am U.motion Client Touch auf die Verwaltungsebene zugegriffen werden (es wird derselbe Login-Bildschirm dargestellt). Solange über die Einstellungen nämlich kein U.motion KNX Server Plus verknüpft worden ist, wird automatisch das Verwaltungsmenü geladen.

  • Seite 11: C4. Grafische Oberfläche Der Verwaltungs-Ebene

    U.motion Client Touch 10 / 15 Technisches Handbuch Hinweis: die Benutzer von U.motion Client Touch können zwar editiert werden, es können jedoch nicht Ihre Rechte verändert bzw. weitere Benutzer angelegt werden. Da zur Parametrierung und Verwendung keine weiteren Benutzer notwendig sind, reicht diese minimalistische Benutzerverwaltung für U.motion Client Touch aus.

  • Seite 12: C5. Toolbar

    U.motion Client Touch 10 / 15 Technisches Handbuch C5. Toolbar Die Toolbar stellt folgende Funktionen konstant zur Verfügung: SPEICHERN Ermöglicht die Speicherung der vorgenommenen Änderungen im Flash-Speicher von U.motion Client Touch und garantiert somit den Erhalt der Daten auch bei Abschaltung des Touch-PCs.

  • Seite 13: C6.2 Menüstruktur

    U.motion Client Touch 10 / 15 Technisches Handbuch Unterstützt der gewählte Eintrag die BEARBEITEN-Aktion, so werden bei seiner Markierung zusätzlich 3 Punkte am rechten Rand des Eintrags sichtbar. Ein Klick auf diese Punkte öffnet das Eigenschaftsfenster des gewählten Eintrages aus: Wird das Eigenschaftsfenster eines Eintrags über die BEARBEITEN-Aktion geöffnet, so zeigt der Eintrag an der...

  • Seite 14: C7.1 Sprache

    U.motion Client Touch 10 / 15 Technisches Handbuch SICHERN/ Ermöglicht das Rücksetzen auf Werkseinstellungen WIEDERHERSTELLEN DATUM/UHRZEIT Ermöglicht die Konfiguration von Datum/Uhrzeit sowie aller damit verknüpfter Parameter DISPLAY Ermöglicht die Konfiguration von Bildschirmschoner und Bildschirm-Abschaltung. Außerdem kann in diesem Untermenu die Kalibrierung des Touch-Sensors gestartet werden.

  • Seite 15: Subnet-Maske

    U.motion Client Touch 10 / 15 Technisches Handbuch Die benötigten Parameter sind: U.MOTION KNX SERVER IP- IP-Adresse des U.motion KNX Server Plus, mit welchem sich der U.motion ADRESSE Client Touch verbinden soll; solange dieses Feld nicht ausgefüllt wird, ladet U.motion Client Touch automatisch nur sein eigenes Konfigurationsmenü.

  • Seite 16: C7.4 Sichern/Wiederherstellen

    U.motion Client Touch 10 / 15 Technisches Handbuch Der Update-Prozess läuft vollkommen automatisch ab; warten Sie auf Rückmeldung der Seite, ohne andere Aktionen auszuführen oder den Browser zu schließen (Risiko Dateiverlust / Fehlfunktionen). Je nach Konfiguration und Software-Stand kann das Update auch mehrere Minuten dauern.

  • Seite 17: C7.6 Display

    U.motion Client Touch 10 / 15 Technisches Handbuch C7.5.1 Konfiguration Datum/Uhrzeit Erlaubt die manuelle Anpassung der Systemzeit von U.motion Client Touch. C7.5.2 Zeitzonen-Einstellung Ermöglicht die Konfiguration der Zeitzone, in welcher U.motion Client Touch betrieben wird. C7.5.3 Online-Aktualisierung Ermöglicht die Festlegung eines Zeitservers sowie eines Intervalls zur automatischen Aktualisierung der Systemzeit.

  • Seite 18: Wartezeit Aktivierung Screensaver

    U.motion Client Touch 10 / 15 Technisches Handbuch C7.6.1 Energie-Verwaltung und Screensaver Folgende Optionen sind hier verfügbar: WARTEZEIT AKTIVIERUNG Wird für die eingetragene Wartezeit keine Eingabe am U.motion Client Touch SCREENSAVER durchgeführt, so wird die Bildschirmschoner-Funktion gestartet. VERWALTUNG Der Energiesparmodus kann hier aktiviert bzw. deaktiviert werden. Der ENERGIESPARMODUS Energiesparmodus bewirkt eine Abschaltung des Displays, nachdem das Gerät...

  • Seite 19: Kalibrierung

    U.motion Client Touch 10 / 15 Technisches Handbuch Über den „UPLOAD“-Button können weitere Bilder auf den U.motion Client Touch hochgeladen werden. Über den „X“-Button in der oberen rechten Ecke jedes Bildes kann ein Bild auch wieder gelöscht werden. C7.6.3 Touchscreen Um den Touchscreen für den Endbenutzer zu optimieren, kann dieser hier neu kalibriert werden:...

  • Seite 20: C9. Erster Zugriff Nach Erfolgter Konfiguration

    U.motion Client Touch 10 / 15 Technisches Handbuch Solange in der Konfigurations-Ebene von U.motion Client Touch kein Server konfiguriert worden ist, von welchem die Visualisierungs-Ebene abgerufen werden soll, wird nach jedem Neustart lediglich die eigene Konfigurations-Ebene geladen. Nachdem jedoch eine entsprechende IP-Adresse eingetragen worden ist, zeigt U.motion Client Touch nach dem Starten für ca.
  • Seite 21 U.motion Client Touch 10 / 15 Technisches Handbuch Im Normalfall wird nach erfolgtem Ladevorgang ein Login-Fenster dargestellt, über welches sich der U.motion Client am Server registrieren muss: Markieren Sie das Eingabefeld unter “BENUTZERNAME” und geben den Benutzer ein, über welchen Sie sich einloggen möchten.

  • Seite 22: Technische Daten

    U.motion Client Touch 10 / 15 Technisches Handbuch D. T ECHNISCHE ATEN D1. Mechanische Daten Außenmaße U.motion Touch Design Element: 10“ 15“ Breite (d): 40 mm 58 mm Höhe (e): 201 mm 306 mm Ausschnittsmaße U.motion Touch UP-Einbaukasten: 10” 15”...

  • Seite 23: D2. Wartung Und Pflege

    U.motion Client Touch 10 / 15 Technisches Handbuch D2. Wartung und Pflege Der U.motion Client Touch wird standardmäßig als Fanless-System ausgeliefert und verzichtet auf den Einsatz von Lüftern, was die auftretende Wartungsarbeit enorm reduziert. Hinweis. Zusätzliche Informationen über die im U.motion Client Touch eingebauten Komponenten entnehmen Sie der zugehörigen Originaldokumentation der Hersteller.
