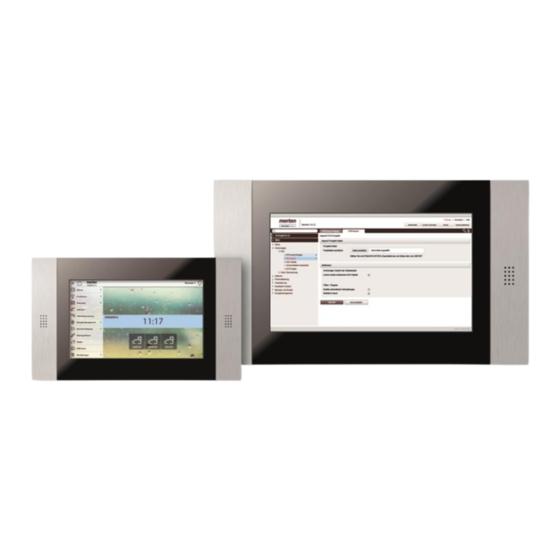

merten U.motion KNX Server Plus, Touch 15 Handbuch

Der u.motion knx server plus touch visualisiert, verwaltet und steuert knx-gebäudefunktionen und gewerkeübergreifend z. b. die kommunikation mit türstationen (ip-sip), die gebäudeüberwachung mit ip-kameras oder die visualisierung der energieeffizienz.
Vorschau ausblenden Andere Handbücher für U.motion KNX Server Plus, Touch 15:
Inhaltsverzeichnis

Werbung

Quicklinks

U.motion
U.motion KNX Server Plus, Touch 10
U.motion KNX Server Plus, Touch 15
Installations-Handbuch
Art. no. MEG6260-0410 | MEG6260-0415
04/2014 VERSION 1.0.1

www.merten.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für merten U.motion KNX Server Plus, Touch 15

  • Tablets merten U.motion Client Touch 10 Technischer Handbuch
    Tablets merten U.motion Client Touch 10 Technischer Handbuch
    Diese funktionen umfassen: - steuerung der beleuchtung und jalousien und des raumtemperaturreglers eines knx-systems - kommunikation innerhalb eines gebäudes (intercom, kommunikation mit der türstation) - gebäudeüberwachung mithilfe von ip-kameras (23 Seiten)

Inhaltszusammenfassung für merten U.motion KNX Server Plus, Touch 15

  • Seite 1 U.motion U.motion KNX Server Plus, Touch 10 U.motion KNX Server Plus, Touch 15 Installations-Handbuch Art. no. MEG6260-0410 | MEG6260-0415 04/2014 VERSION 1.0.1 www.merten.com...

  • Seite 2: Allgemeine Informationen

    U.motion KNX Server Plus, Touch Installations-Handbuch LLGEMEINE NFORMATIONEN Schneider Electric GmbH c/o Merten Gothaer Straße 29, 40880 Ratingen www.merten.de www.merten-austria.at Kundenbetreuung: Telefon: +49 2102 - 404 6000 Betriebsanleitungen, Handbücher und Software sind urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten. Das Kopieren, Vervielfältigen, Übersetzen, Umsetzen im Ganzen oder in Teilen ist nicht gestattet. Eine Ausnahme gilt für die Anfertigung einer Sicherungskopie der Software für den eigenen Gebrauch.

  • Seite 3: Sicherheitsvorschriften

    U.motion KNX Server Plus, Touch Installations-Handbuch ICHERHEITSVORSCHRIFTEN Diese Betriebsanleitung enthält die wichtigsten Hinweise, um das Gerät sicherheitsgerecht zu betreiben. Diese Bedienungsanleitung, insbesondere die Sicherheits-Hinweise, sind von allen Personen zu beachten, die mit dem Gerät arbeiten. Darüber hinaus sind die für den Einsatzort geltenden Regeln und Vorschriften zur Unfallverhütung zu beachten. Die Installation und Bedienung darf nur von ausgebildetem und geschultem Personal erfolgen.

  • Seite 4: Inhaltsverzeichnis

    U.motion KNX Server Plus, Touch Installations-Handbuch NHALTSVERZEICHNIS Erste Inbetriebnahme _______________________________________ - 9 - Einleitung ______________________________________________________________________ - 9 - Inhalt der Verpackung ________________________________________________________ - 9 - Montage, Anschluss und Inbetriebnahme _________________________________ - 10 - 1.3.1 Montage und Anschluss ____________________________________________________ - 10 - 1.3.2 Umgebungsbedingungen ___________________________________________________ - 10 - 1.3.3 Inbetriebnahme _____________________________________________________________ - 10 - Netzwerkverbindung ________________________________________________________ - 10 -...
  • Seite 5 U.motion KNX Server Plus, Touch Installations-Handbuch Setup _______________________________________________________ - 27 - Einleitung ____________________________________________________________________ - 27 - Sprache ______________________________________________________________________ - 27 - Netzwerk _____________________________________________________________________ - 28 - Update _______________________________________________________________________ - 29 - Sichern/Wiederherstellen ___________________________________________________ - 29 - Datum/Uhrzeit _______________________________________________________________ - 30 - 3.6.1 Konfiguration Datum/Uhrzeit _______________________________________________ - 30 - 3.6.2 Zeitzonen-Einstellung _______________________________________________________ - 30 - 3.6.3 Online-Aktualisierung _______________________________________________________ - 30 -...
  • Seite 6 U.motion KNX Server Plus, Touch Installations-Handbuch Eigenschaften der KNX-Objekte ____________________________________________ - 50 - 5.7.1 Details der KNX-Objekte ____________________________________________________ - 50 - 5.7.2 KNX Gruppenadressen ______________________________________________________ - 52 - 5.7.3 Räumlichkeiten und verknüpfte Szenarien __________________________________ - 53 - 5.7.4 Aktive und passive Ereignisse _______________________________________________ - 53 - KNX Szenarien _______________________________________________________________ - 54 - Physikalische Adresse von U.motion KNX Server Plus Touch _____________ - 55 - 5.10 ETS Gateway _________________________________________________________________ - 56 -...
  • Seite 7 U.motion KNX Server Plus, Touch Installations-Handbuch Links _______________________________________________________ - 86 - 10.1 Einleitung ____________________________________________________________________ - 86 - 10.2 Erstellen von Links ___________________________________________________________ - 86 - 10.3 Einbindung in die Visualisierung ___________________________________________ - 88 - 10.4 Bedienung in der Visualisierung ____________________________________________ - 88 - Erweiterte Funktionen ____________________________________ - 89 - 11.1 Einleitung ____________________________________________________________________ - 89 - 11.2 Logiken ______________________________________________________________________ - 89 -...
  • Seite 8 U.motion KNX Server Plus, Touch Installations-Handbuch Benutzer _________________________________________________ - 123 - 14.1 Einleitung ___________________________________________________________________ - 123 - 14.2 Benutzer und Benutzergruppen ___________________________________________ - 123 - 14.3 Neue Benutzer erstellen ____________________________________________________ - 123 - 14.4 Benutzergruppen und Zugriffsrechte _____________________________________ - 126 - Remote Zugang __________________________________________ - 127 - 15.1 Einleitung ___________________________________________________________________ - 127 - 15.2 Remote-Zugriff via Internet _______________________________________________ - 127 -...

  • Seite 9: Erste Inbetriebnahme

    U.motion KNX Server Plus, Touch Installations-Handbuch RSTE NBETRIEBNAHME 1.1 E INLEITUNG U.motion KNX Server Plus Touch ist ein Touch-PC zur Überwachung und Visualisierung von Home & Building Automation Anlagen, welche auf Basis des weltweiten KNX-Standards realisiert worden sind. Die Konfiguration und Verwendung von U.motion KNX Server Plus Touch erfolgt direkt über dessen Web-Interface, welches durch einen herkömmlichen Browser (von jedem beliebigen Gerät / Betriebssystem aus) angezeigt werden kann.

  • Seite 10: Montage, Anschluss Und Inbetriebnahme

    U.motion KNX Server Plus, Touch Installations-Handbuch 1.3 M ONTAGE NSCHLUSS UND NBETRIEBNAHME 1.3.1 M ONTAGE UND NSCHLUSS U.motion KNX Server Plus Touch wird in die entsprechende Unterputzdose / Einbauvorrichtung eingebaut. Zur korrekten Funktion von U.motion KNX Server Plus Touch müssen folgende Verbindungen garantiert werden: Stromversorgung 230V AC •...
  • Seite 11 U.motion KNX Server Plus, Touch Installations-Handbuch Speichern Sie die neuen Einstellungen. Je nach Betriebssystem kann im Anschluss ein Neustart gefordert sein. • Die folgenden Screenshots zeigen die durchzuführenden Änderungen anhand eines PCs mit Windows 7: Nach Anpassung der Netzwerk-Einstellungen öffnen Sie bitte ein Browser-Fenster und tragen folgende Zeile in die Adressleiste ein: http://192.168.0.110/umotion/modules/system/externalframe.php?context=configuration Dieser Link führt Sie direkt zum Verwaltungsmenü...

  • Seite 12: Zugriff

    U.motion KNX Server Plus, Touch Installations-Handbuch Hinweis: U.motion KNX Server Plus Touch ist limitiert auf einen Remote-Zugang von einem PC (Desktop, Laptop), der für die Programmierung des Gerätes vorgesehen ist. Der Zugriff durch mobile Geräte oder U.motion Client Touch 7 über die U.motion Control-App hingegen ist nicht limitiert! Die maximale Bedienfreundlichkeit der Benutzeroberfläche kann mit folgenden Browsern erreicht werden: Google Chrome •...

  • Seite 13: Verwaltungs- Und Visualisierungsebene

    U.motion KNX Server Plus, Touch Installations-Handbuch 1.6 V ERWALTUNGS ISUALISIERUNGSEBENE Die Oberfläche von U.motion KNX Server Plus Touch ist in 2 Ebenen gegliedert: “VERWALTUNG” oder “BACKEND”: Konfigurations-Ebene, in welcher (abhängig von den Rechten des • zugreifenden Benutzers) jeder Aspekt des Gerätes selbst und der Visualisierung angepasst werden kann. “VISUALISIERUNG”...
  • Seite 14 U.motion KNX Server Plus, Touch Installations-Handbuch Hinweis: Auf U.motion KNX Server Plus Touch selbst ist nur die Visualisierungsebene zugänglich, die VERWALTUNG kann nur remote aufgerufen werden! Um Zeit bei der Konfiguration zu sparen, können beide Ebenen zeitgleich in unterschiedlichen Tabs des Browsers angezeigt werden, was ein schnelleres Wechseln zwischen den Ebenen erlaubt.

  • Seite 15: Einleitung

    U.motion KNX Server Plus, Touch Installations-Handbuch Ü LLGEMEINE BERSICHT 2.1 E INLEITUNG Dieses Kapitel zeigt eine Übersicht über die Verwaltungsebene von U.motion KNX Server Plus Touch und beschreibt im Detail die verschiedenen Werkzeuge und Menüs, welche zur Konfiguration des Webservers verwenden werden können. 2.2 G RAFISCHE BERFLÄCHE DER...

  • Seite 16: Toolbar

    U.motion KNX Server Plus, Touch Installations-Handbuch Folgender Screenshot zeigt die verschiedenen Abschnitte der Konfigurations-Ebene: Suchfunktion Toolbar Menü Workspace 2.3 T OOLBAR Die Toolbar stellt folgende Funktionen konstant zur Verfügung: SPEICHERN Ermöglicht die Speicherung der vorgenommenen Änderungen im Flash-Speicher von U.motion KNX Server Plus Touch und garantiert somit den Erhalt der Daten auch bei Abschaltung des Webservers.

  • Seite 17: Navigationsmenü

    U.motion KNX Server Plus, Touch Installations-Handbuch 2.4 N AVIGATIONSMENÜ 2.4.1 V ERWENDUNG DES ENÜS Das Navigationsmenü ist ein typisches Menü in Baumstruktur. Nach dem Laden der Konfigurations-Ebene werden die verschiedenen Hauptmenüs dargestellt; Zugriff auf die Untermenüs erfolgt durch das Erweitern des entsprechenden Hauptmenüs.
  • Seite 18 U.motion KNX Server Plus, Touch Installations-Handbuch Das Klonen von Objekten erstellt nicht nur eine Kopie des Objekts selbst, sondern auch all seiner Verknüpfungen mit anderen Objekten. Das bedeutet, dass das geklonte Objekt auch in allen Räumen, Logiken, Szenarien usw. vorhanden sein wird, in welchen auch das Original-Objekt enthalten ist. Nach Erstellung eines Klons sollten deshalb alle Verknüpfungen überprüft werden und entsprechend angepasst werden.
  • Seite 19 U.motion KNX Server Plus, Touch Installations-Handbuch Wie bereits erwähnt, erlauben einige Einträge des Navigationsmenüs die Erstellung von Untermenüs / das Einfügen von neuen Objekten. Dies erfolgt über den NEU-Button in der Toolbar: nach Betätigung dieses Buttons wird automatisch ein neues Objekt erstellt (der Objekttyp hängt vom gewählten Eintrag ab) und gleich markiert. Wird nun der BEARBEITEN- Button (bzw.

  • Seite 20: Menüstruktur

    U.motion KNX Server Plus, Touch Installations-Handbuch Im Fall von Räumlichkeiten können auch weitere Untermenüs auf dieselbe Art und Weise erstellt werden (wie im Laufe des Handbuchs noch weiter erläutert wird) und die Baumstruktur kann somit auch in der Visualisierung genutzt werden. Der LÖSCHEN-Button entfernt gewählte Einträge aus dem Projekt.

  • Seite 21: Technologien - Videoüberwachung

    U.motion KNX Server Plus, Touch Installations-Handbuch 2.4.5 T ECHNOLOGIEN IDEOÜBERWACHUNG Dieser Abschnitt ermöglicht die Einbindung von IP-Kameras bzw. IP-Videoservern, welche im entsprechenden Menü der Visualisierungs-Ebene aufgerufen werden können. 2.4.6 T ECHNOLOGIEN NTERCOM Dieser Abschnitt stellt verschiedene Konfigurationsmenüs zur Verfügung, um U.motion KNX Server Plus Touch als VoIP- Server (zur Einbindung von Gegensprechanlagen) zu verwenden: VOIP-TEILNEHMER IP-Telefone oder Softphones (mit SIP-Protokoll-Unterstützung)

  • Seite 22: Visualisierung - Räumlichkeiten

    U.motion KNX Server Plus, Touch Installations-Handbuch zugänglich gemacht werden. Des Weiteren können Systemzugriffe, die nicht erwünscht werden, einfach versteckt werden und die VISUALISIERUNG somit perfekt den Bedürfnissen angepasst werden. 2.4.10 ISUALISIERUNG ÄUMLICHKEITEN Dieser Abschnitt ermöglicht die Konfiguration der Räumlichkeiten der Visualisierung. Dieser Abschnitt ist anfangs leer und erlaubt die Erstellung neuer Räume (aus technischer Sicht Objekte vom Typ “GRUPPE”), welche ihrerseits weitere Räume bzw.

  • Seite 23: Visualisierung - Links

    U.motion KNX Server Plus, Touch Installations-Handbuch Des Weiteren kann in dieser Ansicht auch die Reihenfolge der Einträge verändert werden. Klicken Sie dazu auf den ORDNEN-Button (grauer Button) eines Eintrages, ziehen diesen nach oben oder unten an die gewünschte Stelle und lassen nun los, um den Eintrag an der neuen Stelle zu fixieren.

  • Seite 24: Suchfunktion

    U.motion KNX Server Plus, Touch Installations-Handbuch 2.5 S UCHFUNKTION Durch Eingabe eines oder mehrerer Schlüsselwörter in das Suchfeld in der linken oberen Ecke werden alle Objekte innerhalb der Software gesucht, welche entsprechendes Schlüsselwort im Namen oder einer anderen primären Eigenschaft enthalten. Die Resultate werden im linken Bereich anstelle des Navigationsmenüs angezeigt, welches zu diesem Zweck minimiert wird: Die Resultate werden zusammen mit folgenden Informationen angezeigt: NAME...

  • Seite 25: Workspace

    U.motion KNX Server Plus, Touch Installations-Handbuch In der TOOLBAR stehen folgende Operationen zur Verfügung: BEARBEITEN Öffnet das Konfigurationsfenster der gewählten Objekte LÖSCHEN Entfernt die gewählten Objekte aus dem Projekt KLONEN Klont die gewählten Objekte Der KLONEN-Befehl erstellt eine 1:1 – Kopie der gewählten Objekte. Nach Ausführung dieses Befehls wird das Suchfenster aktualisiert und es werden auch die geklonten Objekte angezeigt (erkennbar am Prequel “Kopie von ...”).

  • Seite 26: Verwendung Der Tabs

    U.motion KNX Server Plus, Touch Installations-Handbuch 2.6.2 V ERWENDUNG DER Die geöffneten Tabs werden in der TAB-BAR im oberen Bereich des WORKSPACE dargestellt: Wird eine hohe Anzahl von Tabs geöffnet, so werden diese nicht alle in der TAB-BAR dargestellt. Die ausgeblendeten Tabs können über den Button am rechten Ende der TAB-BAR erreicht werden, welcher eine komplette Auflistung der offenen Tabs anzeigt.

  • Seite 27: Setup

    U.motion KNX Server Plus, Touch Installations-Handbuch ETUP 3.1 E INLEITUNG Dieses Kapitel vertieft die Konfigurationsseiten zur Installation, Inbetriebnahme und Wartung von U.motion KNX Server Plus Touch. Alle in diesem Kapitel beschriebenen Abschnitte und Menüs sind im SETUP-Abschnitt des Navigationsmenüs zu finden. Um Zugriff auf alle diese Einstellungen zu erhalten, müssen Sie als Administrator angemeldet sein. 3.2 S PRACHE Diese Seite ermöglicht die Konfiguration der Sprache, welche für die unterschiedlichen Ebenen von U.motion KNX Server...

  • Seite 28: Netzwerk

    U.motion KNX Server Plus, Touch Installations-Handbuch 3.3 N ETZWERK Diese Seite erlaubt die Konfiguration der Netzwerk-Parameter von U.motion KNX Server Plus Touch: Die benötigten Parameter sind: IP ADRESSE IP-Adresse von U.motion KNX Server Plus Touch; diese Adresse darf nur einmal im Netzwerk vorhanden sein und muss mit jener der anderen Geräte im Netzwerk kompatibel sein (bei Unsicherheiten wenden Sie Sich an Ihren Netzwerk- Administrator)

  • Seite 29: Update

    U.motion KNX Server Plus, Touch Installations-Handbuch 3.4 U PDATE Dieses Menü ermöglicht die Aktualisierung der Software-Version von U.motion KNX Server Plus Touch; bitte verwenden Sie nur offizielle, vom Hersteller herausgegebene Pakete, um Fehlfunktionen zu vermeiden. Um U.motion KNX Server Plus Touch zu aktualisieren, gehen Sie bitte wie folgt vor: Speichern Sie das Update-Paket (von Homepage geladen oder via Mail erhalten) auf dem eigenen PC, ohne es •...

  • Seite 30: Datum/Uhrzeit

    U.motion KNX Server Plus, Touch Installations-Handbuch Zudem kann U.motion KNX Server Plus Touch über die entsprechende Auswahl auch auf Werkseinstellungen zurückgesetzt werden (die IP-Adresse wird beim Reset NICHT verändert). Nachdem die gewünschte Aktion ausgewählt wurde (und im Falle des Imports ein entsprechendes Backup selektiert wurde), klicken Sie bitte auf den Button “AUSFÜHREN”...

  • Seite 31: Display

    U.motion KNX Server Plus, Touch Installations-Handbuch 3.7 D ISPLAY In diesem Abschnitt kann die Bildschirmverwaltung (Screensaver, Abschaltung) konfiguriert werden und der Touchscreen kalibriert werden. 3.7.1 E NERGIE ERWALTUNG UND CREENSAVER Folgende Optionen sind hier verfügbar: WARTEZEIT AKTIVIERUNG Wird für die eingetragene Wartezeit der keine Eingabe am U.motion KNX Server Plus SCREENSAVER Touch durchgeführt, so wird die Bildschirmschoner-Funktion gestartet.

  • Seite 32: Touchscreen

    U.motion KNX Server Plus, Touch Installations-Handbuch 3.7.3 T OUCHSCREEN Um den Touchscreen für den Endbenutzer zu optimieren, kann dieser hier neu kalibriert werden: KALIBRIERUNG Ein Klick auf den Button „JETZT KALIBRIEREN“ startet die Kalibrierung auf dem Display des U.motion KNX Server Plus Touch. Während der Kalibrierung erscheinen auf dem Display des U.motion KNX Server Plus Touch 4 Punkte, die nacheinander angeklickt werden müssen.

  • Seite 33: Personalisierung

    U.motion KNX Server Plus, Touch Installations-Handbuch ERSONALISIERUNG 4.1 T HEMES U.motion KNX Server Plus Touch stellt verschiedene grafische Themes für die Visualisierung zur Verfügung. In dieser Seite kann bestimmt werden, welches der verfügbaren Themes für die Visualisierung zum Einsatz kommen soll: - 33 -...

  • Seite 34: Navigationsmenü

    U.motion KNX Server Plus, Touch Installations-Handbuch 4.2 N AVIGATIONSMENÜ Diese Seite ermöglicht die Personalisierung des Navigationsmenüs. Die einzelnen Verknüpfungen sind frei definierbar, wie auch deren Reihenfolge innerhalb des Navigationsmenüs selbst. Wird der EXPERTE-Modus aktiviert, hat man vollen Zugriff auf all die Personalisierungsmöglichkeiten des Navigationsmenüs: Über die Option „SICHTBAR“...

  • Seite 35: Optionen

    U.motion KNX Server Plus, Touch Installations-Handbuch In diesem Konfigurationsmenü kann die Liste der Favoriten bearbeitet werden: Objekte können über den „LÖSCHEN”-Button aus der Liste entfernt werden • Über den grauen „VERSCHIEBEN“-Button können die einzelnen Objekte via “Drag & Drop” in der Liste weiter •...

  • Seite 36: E-Mail

    U.motion KNX Server Plus, Touch Installations-Handbuch 4.4.2 E-M Dieser Abschnitt erlaubt Konfiguration Mail-Einstellungen, welche Versendung E-Mail- Benachrichtigungen vorausgesetzt werden: SMTP SERVER SMTP-Server zur Versendung von E-Mails BENUTZERNAME Benutzername zur Anmeldung am SMTP-Server PASSWORT Passwort zur Anmeldung am SMTP-Server AKTIVIERE AUTORISIERUNG Legt fest, ob für die Kommunikation mit dem SMTP-Server eine Autorisierung benötigt wird oder nicht.

  • Seite 37: Internet-Lesezeichen

    U.motion KNX Server Plus, Touch Installations-Handbuch Parameter Wert Feed 1 - Titel Bild Feed 1 - URL http://rss.bild.de/bild.xml Feed 2 - Titel Sport Feed 2 - URL http://rss.bild.de/bild-sport.xml Folgend das Resultat der einer korrekten RSS-Konfiguration: Um die jeweilige Feed-URL zu erhalten, konsultieren Sie am besten die Homepage des Anbieters. Sollte die entsprechende URL dort nicht bereits aufgelistet sein, sondern nur ein Link zum RSS-Feed vorhanden sein, kann die URL über die Option „Zieladresse kopieren”...

  • Seite 38: Display-Interaktion

    U.motion KNX Server Plus, Touch Installations-Handbuch 4.4.7 D ISPLAY NTERAKTION Diese Seite enthält einige Optionen hinsichtlich der Bedienung / Interaktion der Software von Client-Geräten aus. Folgende Optionen sind aktuell verfügbar: ON-SCREEN- Ermöglicht die Aktivierung einer On-Screen-Tastatur, sowohl lokal (U.motion Builder, U.motion KNX TASTATUR Server Plus Touch) als auch remote via Netzwerk, über welche Text-Eingaben innerhalb der Software auch von Touch-Geräten durchgeführt werden können, welche über keine eigene Hard- bzw.

  • Seite 39: Knx

    U.motion KNX Server Plus, Touch Installations-Handbuch 5 KNX 5.1 E INLEITUNG In den nachfolgenden Kapiteln wird detailliert dargestellt, wie U.motion KNX Server Plus Touch für eine KNX- Visualisierung konfiguriert werden muss. Voraussetzung für die Erstellung der Visualisierung mit U.motion KNX Server Plus Touch ist ein KNX-Projekt, welches entweder mit ETS3 oder ETS4 realisiert worden ist.

  • Seite 40: Ets-Import-Regeln

    U.motion KNX Server Plus, Touch Installations-Handbuch 5.3 ETS-I MPORT EGELN Bevor das KNX-Projekt in U.motion KNX Server Plus Touch importiert wird, sollte man sich kurz Gedanken über die Nutzung der ETS-Import-Regeln machen. Die Verwaltung der ETS-Import-Regeln findet man im Verwaltungsmenü von U.motion KNX Server Plus Touch unter „TECHNOLOGIEN“...

  • Seite 41: Ets Import

    U.motion KNX Server Plus, Touch Installations-Handbuch Die ETS-Import-Regeln werden von U.motion KNX Server Plus Touch folgendermaßen verwendet: Während des Import- Prozesses werden alle Gruppenadressen durchsucht, die in der Import-Datei enthalten sind. Wenn mindestens eines der definierten Schlüsselwörter einer ETS-Import-Regel im Namen einer Gruppenadresse gefunden wird, überprüft U.motion KNX Server Plus Touch, ob die Datenlänge dieser Gruppenadresse mit jener der zutreffenden ETS-Import-Regel („TYP“) übereinstimmt.
  • Seite 42 U.motion KNX Server Plus, Touch Installations-Handbuch Der BASIS-Modus gibt dem Benutzer lediglich die Möglichkeit zu entscheiden, ob ein bereits vorher importiertes Projekt gelöscht oder aktualisiert werden soll. Entscheidet man sich, das bestehende Projekt zu aktualisieren, werden die einzelnen Datenpunkte so aktualisiert, dass die bereits bestehenden Konfigurationen weiterhin erhalten bleiben. Der BASIS-Modus bietet folgende Optionen: LÖSCHE BEREITS EXISTIERENDE KNX- Wird diese Option aktiviert, werden vor dem ETS-Import alle KNX-Objekte...
  • Seite 43 U.motion KNX Server Plus, Touch Installations-Handbuch Sobald das Projekt importiert worden ist, prüft U.motion KNX Server Plus Touch alle neu erstellten KNX-Objekte auf Übereinstimmungen mit den einzelnen ETS-Import-Regeln. Trifft für ein Objekt mindestens eine ETS-Import-Regel zu, so wird es dieser ETS-Import-Regel entsprechend angepasst, ohne weitere Eingaben vom Benutzer zu benötigen. Wenn für alle Gruppenadressen aus dem importierten ETS-Projekt eine ETS-Import-Regel angewandt werden kann, kann der Vorgang über den „WEITER“...
  • Seite 44 U.motion KNX Server Plus, Touch Installations-Handbuch Die Personalisierungsmöglichkeiten hier sind dieselben wie bei den ETS-Import-Regeln: Kodierung entsprechend den Einstellungen im ETS-Projekt wählen (falls notwendig), eine Funktion zuweisen, welche dem neuen Objekt entspricht und ein Symbol auswählen (die verfügbaren Symbole variieren in Abhängigkeit der eingestellten Kodierung und Funktion): Die Auswahl eines Symbols entspricht hier eigentlich der Auswahl einer “grafischen Funktion”, also einem Zusammenspiel aus Symbolen, Buttons und Eigenschaften, welche zur Darstellung des Objekts innerhalb der VISUALISIERUNG verwendet werden.
  • Seite 45 U.motion KNX Server Plus, Touch Installations-Handbuch In dieser Phase ist es noch möglich, die ETS-Import-Regeln anzupassen. Dies ist vor allem dann von Vorteil, wenn mehrere Objekte mit denselben Schlüsselworten dieselben Einstellungen benötigen und somit per Import-Regel einfach personalisierbar wären. In diesem Fall kann die entsprechende ETS-Import-Regel hinzugefügt werden: Über „REGELN ANPASSEN“...

  • Seite 46: Selektiver Import Eines Ets-Projekts

    U.motion KNX Server Plus, Touch Installations-Handbuch 5.5 S ETS-P ELEKTIVER MPORT EINES ROJEKTS Es ist möglich, nur einen Teil des gewählten ETS-Projekts zu importieren. Dabei kann manuell ausgewählt werden, welche Gruppenadressen in U.motion KNX Server Plus Touch importiert werden sollen. Dies kann in diversen Momenten von Vorteil sein: Das Projekt wurde in Vergangenheit bereits importiert und soll nun durch neue Gruppenadressen erweitert •...

  • Seite 47: Import Einer Csv-Datei

    U.motion KNX Server Plus, Touch Installations-Handbuch Zur Auswahl stehen folgende Optionen: Einbindung aller fehlenden Gruppenadressen über den entsprechenden Link am Ende der Konfigurationsseite • Manuelle Auswahl der fehlenden Gruppenadressen bzw. Abwahl von zuvor gewählten Adressen • Aktivierung des EXPERTE-Modus und Deaktivierung der Option “ ERSTELLE AUTOMATISCHE VERKNÜPFUNGEN” •...
  • Seite 48 U.motion KNX Server Plus, Touch Installations-Handbuch Diese Datei kann sowohl manuell erstellt werden (z.B. unter Verwendung von Microsoft Excel) oder direkt aus ETS exportiert werden. In letzterem Fall gehen Sie bitte wie folgt vor: Wählen Sie die Gruppenadressen aus, die Sie exportieren wollen (durch Rechtsklick auf deren Mittel- oder •...
  • Seite 49 U.motion KNX Server Plus, Touch Installations-Handbuch Nach erfolgreicher Erstellung der Datei, wählen Sie bitte “ETS-IMPORT” aus dem “KNX”-Bereich im Verwaltungsmenü und laden die Datei auf dieselbe Art und Weise wie bereits beim ETS-Import beschrieben: Nach Start der Import-Prozedur über den “WEITER”-Button werden die Objekte wie auch bei der Standard-Import- Prozedur erstellt.

  • Seite 50: Eigenschaften Der Knx-Objekte

    U.motion KNX Server Plus, Touch Installations-Handbuch 5.7 E KNX-O IGENSCHAFTEN DER BJEKTE 5.7.1 D KNX-O ETAILS DER BJEKTE Wird ein KNX-Objekt über die Suchmaschine oder das Navigationsmenu ausgewählt und anschließend auf „BEARBEITEN“ (oder auf die drei Punkte direkt neben dem ausgewählten Objekt) geklickt, so öffnet sich folgender Tab im WORKSPACE: Diese Seite erlaubt es, alle Einstellungen des ausgewählten Objekts und dessen Verknüpfungen mit anderen Objekten der Visualisierung zu bearbeiten.
  • Seite 51 U.motion KNX Server Plus, Touch Installations-Handbuch Im EXPERTE-Modus sind folgende zusätzliche Einstellungen verfügbar: ETS BEZEICHNUNG Name der zugehörigen Gruppenadresse des importierten ETS-Projekts; dieser kann als Schlüsselwort in der Suchmaschine verwendet werden, um das Objekt zu finden. ETS-KODIERUNG Hier kann bestimmt werden, welche Kodierung U.motion KNX Server Plus Touch verwenden soll, um mit der Gruppenadresse des Objekts über den KNX-Bus zu kommunizieren.

  • Seite 52: Knx Gruppenadressen

    U.motion KNX Server Plus, Touch Installations-Handbuch 5.7.2 KNX G RUPPENADRESSEN Dieser Abschnitt ist nur im EXPERTE-Modus sichtbar und erlaubt die Verwaltung der Gruppenadressen, die mit dem Objekt verknüpft sind. Je nach Strukturierung des ETS-Projekts findet man hier zusätzlich zur Haupt-Gruppenadresse, aus welcher das Objekt während des ETS-Imports erstellt worden ist, noch zusätzliche Gruppenadressen, die das Objekt in der Visualisierung aktualisieren können (Statusrückmeldungen, Zentralfunktionen usw.).

  • Seite 53: Räumlichkeiten Und Verknüpfte Szenarien

    U.motion KNX Server Plus, Touch Installations-Handbuch Die Reihenfolge der verknüpften KNX Gruppenadresse ist äußerst wichtig. Nur die erste Gruppenadresse wird verwendet, um grafische Informationen bezüglich des Objekts festzulegen. Es muss also sichergestellt sein, dass die Haupt-Gruppenadresse, aus welcher das Objekt während des ETS-Imports erstellt worden ist, an erster Stelle steht.

  • Seite 54: Knx Szenarien

    U.motion KNX Server Plus, Touch Installations-Handbuch Werden aktive Ereignisse erstellt, dann ist das Objekt, welches man momentan bearbeitet, jenes Objekt, das das Ereignis auslöst. Werden passive Ereignisse erstellt, dann ist das Objekt, das man in die Liste gezogen hat, jenes Objekt, welches das Ereignis auslöst.
  • Seite 55 U.motion KNX Server Plus, Touch Installations-Handbuch Drückt man auf „PLAY“ wird der unter „WERT KNX SZENARIO“ eingestellte Wert auf den KNX-Bus geschrieben und löst bei allen KNX-Modulen, die dem Szenario zugehören, die entsprechenden Aktionen aus. Drückt man auf „EINLERNEN“ werden alle beteiligten Wertigkeiten mit dem aktuellen Zustand für dieses KNX-Szenario auf KNX-Ebene gespeichert. Somit hat man für KNX-Szenarien (meist „Lichtszenen“...

  • Seite 56: Ets Gateway

    U.motion KNX Server Plus, Touch Installations-Handbuch 5.10 ETS G ATEWAY U.motion KNX Server Plus Touch bietet die Möglichkeit, die eigene KNX-Schnittstelle als Gateway zur Verfügung zu stellen, um diese z.B. als Programmierschnittstelle in ETS verwenden zu können. Somit kann der Webserver dazu verwendet werden, um KNX-Geräte neu zu programmieren oder um Diagnose-Vorgänge zu starten, ohne dass eine separate Schnittstelle (z.B.
  • Seite 57 U.motion KNX Server Plus, Touch Installations-Handbuch Wird hingegen ETS4 verwendet, bitte wie folgt vorgehen: Im Hauptmenü den Eintrag “Einstellungen” wählen • Im seitlichen Menü auf “Kommunikation“ klicken • Auf “Neu” klicken um das Pop-Up “Neue Verbindung” zu öffnen; einen Namen für die Verbindung •...
  • Seite 58 U.motion KNX Server Plus, Touch Installations-Handbuch Nach Bestätigung über den “OK”-Button scheint die Verbindung im Abschnitt “Konfigurierte • Verbindungen” auf. Wählen Sie die erstellte Verbindung an und klicken auf “TEST“, um die Konnektivität zu prüfen; klicken Sie im Anschluss auf „Auswählen“, um U.motion KNX Server Plus Touch als aktive Schnittstelle verwenden zu können.

  • Seite 59: Räumlichkeiten

    U.motion KNX Server Plus, Touch Installations-Handbuch ÄUMLICHKEITEN 6.1 E INLEITUNG Dieses Kapitel befasst sich mit der Erstellung und Personalisierung der Räumlichkeiten, in welchen die verschiedenen Objekte der Visualisierung gruppiert werden. Normalerweise empfiehlt es sich, die Struktur der Räumlichkeiten so gut wie möglich der Beschaffenheit des betroffenen Gebäudes anzupassen.
  • Seite 60 U.motion KNX Server Plus, Touch Installations-Handbuch Die Konfigurationsseite der neuen Räumlichkeit sieht wie folgt aus: Die Eigenschaften der neuen Räumlichkeit sind folgende: NAME Name der Räumlichkeit, welcher diese in der Visualisierung identifiziert; scheint überall dort in der Visualisierung auf, wo eine Navigation in die Räumlichkeit erfolgen kann. GRAFISCHE VORLAGE Bestimmt das grafische Layout, mit welchem die Räumlichkeit in der Visualisierung angezeigt wird.
  • Seite 61 U.motion KNX Server Plus, Touch Installations-Handbuch SYMBOL Hier kann der Räumlichkeit ein Symbol zugeordnet werden: Zur Auswahl einfach auf das gewünschte Symbol klicken. Wechselt man in den EXPERTE-Modus sind folgende zusätzliche Optionen verfügbar: BESCHREIBUNG Zusätzliche Information, um die Suche zu erleichtern. SICHTBAR Bestimmt, ob die Räumlichkeit in der Visualisierung sichtbar ist oder nicht.
  • Seite 62 U.motion KNX Server Plus, Touch Installations-Handbuch Die folgenden Bilder zeigen Beispiele für die verschiedenen Anzeigemöglichkeiten von Räumlichkeiten in der Visualisierung von U.motion KNX Server Plus Touch: PLANIMETRIE (HINTERGRUND-ANSICHT) RASTER MIT BILD OBEN - 62 -...
  • Seite 63 U.motion KNX Server Plus, Touch Installations-Handbuch RASTER MIT HINTERGRUNDBILD RASTER MIT BILD RECHTS Wird die Visualisierung auf mobilen Geräten angezeigt, kann die Anzeige der verschiedenen Räumlichkeiten unter Umständen vom konfigurierten Layout abweichen, da eine automatische Anpassung aufgrund der vorhandenen Auflösung des verwendeten Displays erfolgt; reicht die Auflösung eines Tablets oder Smartphones nicht aus, um z.B.

  • Seite 64: Einfügen Von Objekten In Räumlichkeiten

    U.motion KNX Server Plus, Touch Installations-Handbuch Die als Hintergrund-Bild verwendeten Bilder müssen ein Format aufweisen, das in einem Browser angezeigt werden kann. Es wird empfohlen, nur Bilder im JPG-Format oder PNG-Format (unterstützt auch Transparenz-Effekte) zu verwenden. Die Größe der Bilder (H x B) muss angepasst werden, bevor das Bild auf U.motion KNX Server Plus Touch geladen wird, unter Berücksichtigung folgender Aspekte: Verwendet man die Vorlage „PLANIMETRIE“...

  • Seite 65: Löschen Von Räumlichkeiten

    U.motion KNX Server Plus, Touch Installations-Handbuch Eventuell enthaltene, untergeordnete Räumlichkeiten sind in derselben Liste wie alle anderen enthaltenen Objekte aufgelistet; diese sind in der Visualisierung der Räumlichkeit bei Verwendung einer Vorlage vom Typ „RASTER“ jedoch nicht sichtbar, sondern nur im Navigationsmenü dargestellt. 6.4 L ÖSCHEN VON ÄUMLICHKEITEN...

  • Seite 66: Funktionen

    U.motion KNX Server Plus, Touch Installations-Handbuch UNKTIONEN 7.1 E INLEITUNG Dieses Kapitel beschreibt die Navigation in der Visualisierung mit Hilfe der „FUNKTIONEN“ – Ansicht und gibt Informationen darüber, wie die einzelnen Objekte optimal für eine Navigation mit dieser Ansicht konfiguriert werden. 7.2 V ERWALTUNG DER UNKTIONEN...

  • Seite 67: Funktionen In Der Visualisierung

    U.motion KNX Server Plus, Touch Installations-Handbuch Es wird empfohlen den EXPERTE-Modus zu aktivieren, um auch versteckte Funktionen sehen zu können. In der dargestellten Liste ist folgendes möglich: Die Bezeichnung der einzelnen Funktionen kann geändert werden • Die Reihenfolge der Funktionen kann verändert werden, indem die einzelnen Funktionen an den gewünschten •...
  • Seite 68 U.motion KNX Server Plus, Touch Installations-Handbuch Funktionen, die sehr viele Objekte enthalten, können in der Visualisierung unübersichtlich wirken und vor allem beim Zugriff von mobilen Geräten aus unpraktisch sein. Deshalb sollte man abwägen, welchen Objekten eine Funktion zugewiesen wird und welchen nicht, um die Anzahl der Objekte pro Funktions-Seite überschaubar zu halten.

  • Seite 69: Komplexe Objekte

    U.motion KNX Server Plus, Touch Installations-Handbuch OMPLEXE BJEKTE 8.1 E INLEITUNG Dieses Kapitel befasst sich mit den „KOMPLEXEN OBJEKTEN“, welche es ermöglichen, verschiedene KNX-Objekte in einem einzigen Objekt zusammenzufassen. So können verschiedene KNX-Objekte, die für die Bedienung desselben KNX- Gerätes notwendig sind, zu einem einzigen Objekt zusammengefasst werden (z.B.: Thermostate). Dabei wird das komplexe Objekt in der Visualisierung wie jedes andere Objekt gehandhabt.
  • Seite 70 U.motion KNX Server Plus, Touch Installations-Handbuch Das ausgewählte „TEMPLATE“ bestimmt nicht nur das grafische Aussehen des komplexen Objekts, sondern auch welche Art von untergeordneten Objekten verwendet werden können. Folgende „TEMPLATES“ sind verfügbar: DIMMER Ermöglicht die Bedienung des „EIN/AUS“- Befehls und des prozentuellen Dimmwerts eines KNX-Dimmaktors in nur einem Objekt.
  • Seite 71 U.motion KNX Server Plus, Touch Installations-Handbuch JALOUSIEN Ermöglicht neben der Bedienung der Jalousie auch die Öffnung / Schließung der Lamellen. MIT LAMELLEN THERMOSTAT Hiermit können verschiedene Kommandos und Statusrückmeldungen von KNX- Thermostaten in einem Objekt zusammengefasst werden; durch einen Klick auf das entsprechende Symbol öffnet sich ein Popup-Fenster, welches alle definierten Objekte enthält, während in der Visualisierung selbst nur ein kompaktes Objekt mit den wichtigsten Informationen sichtbar ist.
  • Seite 72 U.motion KNX Server Plus, Touch Installations-Handbuch Erlaubt, alle notwendigen Objekte zur Steuerung von RGB-Leuchten in einem Objekt zusammenzufassen (Steuerung der einzelnen Farbkanäle, „EIN/AUS“ Befehle, Farbintensität usw.) WETTERSTATION Hiermit können alle Objekte einer KNX-Wetterstation in einem Popup-Fenster zusammengefasst werden. - 72 -...

  • Seite 73: Zuweisung Von Objekten

    U.motion KNX Server Plus, Touch Installations-Handbuch MULTIROOM – ZONE Erlaubt die Erstellung eines Pop-Up-Fensters mit sämtlichen Kontroll-Objekten einer Multiroom-Audio-Zone, welche über KNX angesteuert wird: ALLGEMEIN Erlaubt die Zusammenfassung verschiedener Objekte in einem Popup-Fenster, wobei die Struktur frei wählbar ist (siehe entsprechendes Kapitel). In Abhängigkeit des ausgewählten „TEMPLATE“...

  • Seite 74: Allgemeines Komplexes Objekt

    U.motion KNX Server Plus, Touch Installations-Handbuch Die Option „SICHTBAR“ in der Liste dient dazu, um Objekte, welche ins komplexe Objekt eingefügt worden sind, auf schnellem Weg in der restlichen Visualisierung zu verstecken, indem man diese Option deaktiviert. Da die einzelnen Objekte nun in einem komplexen Objekt verschachtelt sind, sollen diese u.U.
  • Seite 75 U.motion KNX Server Plus, Touch Installations-Handbuch Das „TEMPLATE“ „ALLGEMEIN“ erlaubt die Anordnung verschiedener Objekte in einem Popup-Fenster, unter Verwendung des folgenden Layouts: Display Labels Hauptbereich Tab 1 Tab 2 Tab 3 Das “DISPLAY” ist ein Bereich zur Darstellung von Status- und Rückmeldungen von KNX-Objekten. Es ist in folgende Bereiche gegliedert: DISPLAY-WERT MITTE Wert, welcher in der Mitte des Displays angezeigt wird;...

  • Seite 76: Rgb-Led Steuerung

    U.motion KNX Server Plus, Touch Installations-Handbuch Auch für die komplexen Objekte mit dem „TEMPLATE“ „ALLGEMEIN“ gilt immer dieselbe Vorgehensweise für das Hinzu- fügen von Objekten: Objekt suchen, in die Liste ziehen, Funktionalität auswählen, Label definieren (optional), falls er- wünscht für die Zeitplanung freischalten; die Auswahl der Funktionalität bestimmt, wo das Objekt im komplexen Objekt angezeigt wird: z.B.

  • Seite 77: Audio (Lautsprecher & Mikrofon)

    U.motion KNX Server Plus, Touch Installations-Handbuch 8.6 A & M UDIO AUTSPRECHER IKROFON 8.6.1 L AUTSTÄRKEREGELUNG YSTEM Die System-Lautstärkeregelung von U.motion KNX Server Plus Touch steuert die Audio-Karte des Gerätes direkt an. Die eingestellten Lautstärken gelten als übergeordnet für jegliche Wiedergabe- und Aufzeichnungs-Operationen am Gerät. Diese Audio-Einstellungen sind über das komplexe Objekt „Audio-Einstellungen“...
  • Seite 78 U.motion KNX Server Plus, Touch Installations-Handbuch Aufgrund der verschiedenen Audio-Pegel, die bei Verwendung unterschiedlicher VoIP-Geräte zur Kommunikation entstehen können, sind diese Werte nur temporäre Anpassungen, die bei einem Neustart des Gerätes verloren gehen. In der Konfigurationsebene von U.motion KNX Server Plus Touch können die jeweiligen Standard-Werte für Lautstärke des Lautsprechers und Sensibilität des Mikrophons jedoch voreingestellt und auch permanent gespeichert werden;...

  • Seite 79: Szenarien

    U.motion KNX Server Plus, Touch Installations-Handbuch ZENARIEN 9.1 E INLEITUNG Dieses Kapitel beschreibt die umfangreichen Möglichkeiten, welche die „SZENARIEN“ in U.motion KNX Server Plus Touch bieten. Über die „SZENARIEN“ können verschiedene Sequenzen erstellt werden, die über eine Zeitplanung, manuell oder in Abhängigkeit von Ereignissen ausgeführt werden.
  • Seite 80 U.motion KNX Server Plus, Touch Installations-Handbuch Wenn der BASIS-Modus aktiv ist, sind folgende Einstellungen verfügbar: NAME Name, welcher das Szenario in der Visualisierung identifiziert SYMBOL Graphisches Symbol, welches in der Visualisierung verwendet wird um das Szenario- Objekt anzuzeigen. SICHTBAR Legt fest, ob das Szenario in der Visualisierung angezeigt werden soll oder nicht STARTE NACH HOCHFAHREN Wenn aktiv, wird das Szenario nach dem Start der Software ausgeführt.
  • Seite 81 U.motion KNX Server Plus, Touch Installations-Handbuch Alle Szenarien werden automatisch in die entsprechende Seite der Visualisierung integriert, welche über das Navigationsmenü erreichbar ist; natürlich können die Szenarien auch in die verschiedenen Räumlichkeiten eingefügt werden. 9.3 A KTIONEN ZU EINEM ZENARIO HINZUFÜGEN Wurde ein Szenario erstellt, müssen noch entsprechende Aktionen hinzugefügt werden: Die Liste „VOM SZENARIO AUSGEFÜHRTE AKTIONEN“...

  • Seite 82: Szenarien Mit Integrierten Wartebefehlen

    U.motion KNX Server Plus, Touch Installations-Handbuch Folgend ein Beispiel für ein Szenario mit definierten Aktionen: 9.4 S ZENARIEN MIT INTEGRIERTEN ARTEBEFEHLEN Es ist möglich zwischen den einzelnen Aktionen eines Szenarios Wartezeiten einzubinden, welche die Ausführung der einzelnen Aktionen zeitlich verzögern. Somit ist es möglich, die verschiedenen Aktionen eines Szenarios in verschiedenen Zeitabständen durchzuführen.
  • Seite 83 U.motion KNX Server Plus, Touch Installations-Handbuch Die Wartebefehle müssen mit dem Schlüsselwort „wait“ mit Hilfe der Suchmaschine gesucht werden, da diese Objekte direkt in der Software mit der englischen Namensgebung „wait“ integriert sind. Wenn Wartebefehle nach Zeiteinheit gefiltert werden sollen, so muss zusätzlich zum Kürzel „wait“ noch die Zeiteinheit „sec“, „min“ oder „hour“...

  • Seite 84: Personalisierung Der Wartebefehle

    U.motion KNX Server Plus, Touch Installations-Handbuch 9.5 P ERSONALISIERUNG DER ARTEBEFEHLE Die Objekte vom Typ “WARTEBEFEHL”, über welche eine zeitlich verzögerte Ausführung der Aktionen eines Szenarios möglich ist, können auf folgende Weise personalisiert werden: Lokalisieren Sie den gewünschten Wartebefehl über die Suchfunktion •...
  • Seite 85 U.motion KNX Server Plus, Touch Installations-Handbuch Werden Wartebefehle in die Visualisierung eingefügt, ist es umso wichtiger, dass mit GEKLONTEN Objekten gearbeitet wird, da sonst das Risiko besteht, dass der Endbenutzer ungewollt die Verzögerungen anderer Szenarien beeinflusst. - 85 -...

  • Seite 86: Links

    U.motion KNX Server Plus, Touch Installations-Handbuch 10 L INKS 10.1 INLEITUNG Objekte vom Typ LINK erlauben die Erstellung von Seitensprüngen innerhalb der Visualisierung von U.motion KNX Server Plus Touch. Dabei können sowohl Seiten der Visualisierung (Räumlichkeiten) als auch Links auf weitere Webserver oder Internet-Seiten hinterlegt werden, welche im Anschluss direkt (ohne “Umweg”...
  • Seite 87 U.motion KNX Server Plus, Touch Installations-Handbuch Der neue Link erscheint anschließend in der Liste der Links und kann über den „BEARBEITEN“-Button in einem neuen Tab geöffnet werden: Nun können folgende Eigenschaften konfiguriert werden: NAME Name, welcher den Link in der Visualisierung identifiziert ZIEL Seite, welche angezeigt wird, wenn der Link ausgewählt wird, kann entweder eine URL oder eine Seite der Visualisierung sein, wie untenstehend erklärt...

  • Seite 88: Einbindung In Die Visualisierung

    U.motion KNX Server Plus, Touch Installations-Handbuch 10.3 INBINDUNG IN DIE ISUALISIERUNG Nachdem das LINK-Objekt erstellt worden ist, kann es via Drag & Drop aus der Suchfunktion auf folgende Arten ver- knüpft werden:  Verknüpfung mit einer Räumlichkeit: ◦ das Eigenschaftsfenster der Räumlichkeit öffnen ◦...

  • Seite 89: Erweiterte Funktionen

    U.motion KNX Server Plus, Touch Installations-Handbuch 11 E RWEITERTE UNKTIONEN 11.1 INLEITUNG In diesem Kapitel werden die „ERWEITERTEN FUNKTIONEN“ von U.motion KNX Server Plus Touch genauer beschrieben, welche zur Erweiterung der Funktionalitäten der Bus-Anlage genutzt werden können. Diese Funktionen sind für den Endbenutzer in der Visualisierung weitgehend unsichtbar und deshalb nur im Konfigurationsmenü...
  • Seite 90 U.motion KNX Server Plus, Touch Installations-Handbuch Bei der Erstellung des logischen Ausdruckes müssen folgende Punkte berücksichtigt werden: Die Auswertung des logischen Ausdrucks erfolgt immer paarweise. Zuerst werden die zwei ersten Objekte mit dem • definierten Operator „AND“ oder „OR“ ausgewertet. Anschließend wird das Ergebnis dieser Auswertung über den definierten Operator „AND“...

  • Seite 91: Bedingungen

    U.motion KNX Server Plus, Touch Installations-Handbuch Folgend ein Beispiel, welches zeigt, wie ein Szenario über eine Logik ausgeführt werden kann: 11.3 EDINGUNGEN Die “BEDINGUNGEN” sind Objekte, welche Wert-Vergleiche zwischen ein oder mehreren Objekte ermöglichen und auf Basis des Resultats Ereignisse starten können. Um eine neue Bedingung zu erstellen, folgen Sie bitte untenstehenden Schritten: In die Konfigurations-Ebene von U.motion KNX Server Plus Touch wechseln •...
  • Seite 92 U.motion KNX Server Plus, Touch Installations-Handbuch Nun muss ein REFERENZ-OBJEKT für die Bedingung ausgewählt werden; hier können nur Objekte der Software verwendet werden, die per Drag&Drop aus der Suchmaschine in das Referenz-Feld eingefügt werden: In letzterem Fall zeigt das Feld die Bezeichnung des Objektes, welches in die Drop-Zone gezogen worden ist. Nun muss der Vergleichs-Operator der Bedingung selbst definiert werden.

  • Seite 93: Virtuelle Objekte

    U.motion KNX Server Plus, Touch Installations-Handbuch Bei jedem Wechsel des Referenz-Objekts (oder der Vergleichs-Objekte, wenn vorhanden) wird die Bedingung neu berechnet und in Abhängigkeit des Resultats werden die verknüpften Ereignisse ausgeführt. Letztere müssen im Falle der Bedingungen immer AKTIVE EREIGNISSE sein und werden auf dieselbe Art und Weise konfiguriert, wie schon mehrfach in diesem Handbuch erläutert („Drag&Drop“...

  • Seite 94: Integratoren

    U.motion KNX Server Plus, Touch Installations-Handbuch Wird der EXPERTE-Modus aktiviert, sind folgende zusätzliche Einstellungen verfügbar: BESCHREIBUNG Zusätzliche Information, um die Suche zu erleichtern. SICHTBAR Diese Option bestimmt, ob das virtuelle Objekt in der Visualisierung sichtbar ist oder nicht. SCHREIBZUGRIFF AKTIV Ermöglicht die Bedienung des Objekts in der Visualisierung über das definierte graphische Symbol.

  • Seite 95: Benachrichtigungen

    U.motion KNX Server Plus, Touch Installations-Handbuch Sobald ein Integrator-Objekt fertig konfiguriert ist, kann dieses in die Visualisierung eingefügt werden. Folgend ein Bei- spiel für ein Integrator-Objekt, so wie es in der Visualisierung dargestellt wird: Wird die „RESET“-Taste betätigt, wird der Wert des Integrator-Objekts zurückgesetzt. Die Berechnung erfolgt nicht in Echtzeit, sondern periodisch bzw.
  • Seite 96 U.motion KNX Server Plus, Touch Installations-Handbuch „E-MAIL BENACHRICHTIGUNGEN“ werden jedes Mal neu gesendet, wenn das verknüpfte Ereignis durch das entspre- chende Objekt ausgelöst wird; U.motion KNX Server Plus Touch muss mit dem Internet verbunden sein, damit diese Funktionalität gewährleistet werden kann. Da die „ON-SCREEN-BENACHRICHTIGUNGEN“...

  • Seite 97: Log Nachrichten

    U.motion KNX Server Plus, Touch Installations-Handbuch Die einzelnen Benachrichtigungen können in einem speziellen Popup-Fenster betrachtet werden; das Popup-Fenster öffnet sich, wenn man auf das „BENACHRICHTIGUNGEN“-Symbol im Navigationsmenü der Visualisierung klickt: Betätigt man den „BESTÄTIGEN“-Button für eine Benachrichtigung, dann verschwindet diese aus der Liste der ungelese- nen Nachrichten, wird aber in der U.motion KNX Server Plus Touch Datenbank nicht gelöscht.

  • Seite 98: Clients Und Seiten-Sprünge

    U.motion KNX Server Plus, Touch Installations-Handbuch Für jede Nachricht wird der Auslösezeitpunkt angezeigt, sowie der Zeitpunkt an dem die Nachricht gelesen worden ist. Zudem hat man hier die Möglichkeit über die entsprechende Checkbox den Status einer Nachricht von „GELESEN“ zu „UNGELESEN“...
  • Seite 99 U.motion KNX Server Plus, Touch Installations-Handbuch VERWENDET, UM U.motion KNX Server Plus Touch SELBST ZU REGISTRIEREN! Weitere Informationen finden Sie im INTERCOM-Handbuch von U.motion KNX Server Plus Touch Wird der EXPERTE-Modus aktiviert, kann das CLIENT-Objekt auch als SICHTBAR definiert werden, um es im Gegensatz zu nicht verwendeten / unwichtigen CLIENT-Geräten hervorzuheben.

  • Seite 100: Ip-Kameras

    U.motion KNX Server Plus, Touch Installations-Handbuch 12 IP-K AMERAS 12.1 INLEITUNG U.motion KNX Server Plus Touch ermöglicht die Darstellung einer oder mehrerer IP-Kameras bzw. Videoserver innerhalb der Seiten der Visualisierung. Die Kameras sind über entsprechenden Eintrag im NAVIGATIONSMENÜ der Visualisierungs- Ebene erreichbar.

  • Seite 101: Darstellung Im Lokalen Netzwerk

    U.motion KNX Server Plus, Touch Installations-Handbuch U.motion KNX Server Plus Touch bietet bereits einen integrierten Support für bestimmte Kamera-Modelle auf dem Markt. In diesem Fall reicht die Eingabe der Kerndaten der Kamera zur Darstellung des Videobildes. Zudem bietet die Software ein allgemeines Template, welches auch die Einbindung von Kameras anderer Hersteller ermöglicht;...
  • Seite 102 U.motion KNX Server Plus, Touch Installations-Handbuch 12.3 AMERAS UND IDEOSERVER U.motion KNX Server Plus Touch bietet eine native Unterstützung für sämtliche IP Kameras und Videoserver der Marke AXIS; weitere Details sowie den Produktkatalog von AXIS finden Sie unter http://www.axis.com. Um eine AXIS Kamera / Videoserver in U.motion KNX Server Plus Touch zu konfigurieren, gehen Sie bitte wie folgt vor: Wechseln Sie in die Konfigurations-Ebene von U.motion KNX Server Plus Touch •...

  • Seite 103: Mobotix Kameras

    U.motion KNX Server Plus, Touch Installations-Handbuch AUFLÖSUNG Geben Sie hier die Auflösung des Streams ein, den U.motion KNX Server Plus Touch von der Kamera / Videoserver abfragt Die unterstützten Auflösungen der eingesetzten Kamera / Videoserver finden Handbuch oder Konfigurationsmenü der Kamera / Videoserver selbst BILD-KOMPRESSION [0-100%] Geben Sie hier die gewünschte Bild-Kompressionsrate an.
  • Seite 104 U.motion KNX Server Plus, Touch Installations-Handbuch Geben Sie nun folgende Parameter an: • IP-ADRESSE Lokale IP-Adresse der Kamera IP-PORT IP-Port, über welchen die Bilder der Kamera zur Verfügung gestellt werden. Wählen Sie Port 80 für das http-Protokoll bzw. 443 für das HTTPS-Protokoll, es sei denn, die Kamera verwendet eine spezielle Konfiguration PROTOKOLL Wählen Sie HTTP oder HTTPS, je nachdem wie die Kamera...

  • Seite 105: Allgemeines Format (Jpg)

    U.motion KNX Server Plus, Touch Installations-Handbuch 12.5 (JPG) LLGEMEINES ORMAT U.motion KNX Server Plus Touch bietet auch die Möglichkeit, einzelne JPG-Bilder von einer IP-Kamera / Videoserver abzurufen. In diesem Fall aktualisiert U.motion KNX Server Plus Touch die Bilder selbstständig in der vom Netzwerk erlaubten Geschwindigkeit und setzt sie zu einem Stream zusammen.
  • Seite 106 U.motion KNX Server Plus, Touch Installations-Handbuch Die erste Darstellungsweise wird automatisch durch die Software angelegt. Wird der Eintrag “VIDEOÜBERWACHUNG” aufgerufen, wird eine Liste der konfigurierten Kameras dargestellt; ein Klick auf einen der Einträge öffnet ein Popup- Fenster, welches das Videosignal darstellt, wie in folgendem Screenshot ersichtlich: Werden die Kameras hingegen auch in ein oder mehrere Räumlichkeiten eingefügt, so kann deren Video-Signal auch direkt in den einzelnen Seiten der Visualisierung angezeigt werden.
  • Seite 107 U.motion KNX Server Plus, Touch Installations-Handbuch Da sich die Objekte RECHTS und UNTERHALB der Video-Box platzieren, sollte die Video-Box der Übersicht zuliebe in der ERSTEN Spalte der Seite angezeigt werden. Anderenfalls wird auf der linken Seite ein leerer, nicht verwendeter Platz angezeigt. Deshalb sollte die REIHENFOLGE der Objekte innerhalb der Räumlichkeit entsprechend angepasst werden: wird das Kamera-Objekt z.B.

  • Seite 108: Energie-Management

    U.motion KNX Server Plus, Touch Installations-Handbuch 13 E NERGIE ANAGEMENT 13.1 INLEITUNG In diesem Kapitel wird beschrieben, wie mit Hilfe von U.motion KNX Server Plus Touch Energieverbräuche aufgezeichnet und angezeigt werden können. Damit man Energieverbräuche überhaupt messen kann, müssen natürlich entsprechende KNX-Geräte in der Anlage installiert und im ETS-Projekt integriert sein.

  • Seite 109: Verbrauch

    U.motion KNX Server Plus, Touch Installations-Handbuch 13.3 ERBRAUCH 13.3.1 RSTELLUNG EINES NEUEN NERGIEZÄHLERS Nach Wahl des Eintrages “VERBRAUCH” im “ENERGIE” Menü können ein oder mehrere Objekte vom Typ „ENERGIEZÄHLER“ erstellt werden. Diese Objekte sind im Grunde eine spezielle Art von „KOMPLEXEN OBJEKTEN“, die für die Anzeige von Energiedaten optimiert sind, welche von einer KNX-Zähler-Hardware bezogen werden können.
  • Seite 110 U.motion KNX Server Plus, Touch Installations-Handbuch Die grafische Anzeige wechselt Füllfarbe nach folgendem Farbschema: Gemessene Leistung < Limit 1: GRÜN  Limit 1 < Gemessene Leistung < Limit 2: ORANGE  Limit 2 < Gemessene Leistung: ROT  GRAPHEN SKALIERFAKTOR Ermöglicht die Definition eines Skalierfaktors, über welchen die Darstellung der Daten im Graph angepasst werden kann Default: 1...
  • Seite 111 U.motion KNX Server Plus, Touch Installations-Handbuch diese Attribute können durch untergeordnete Objekte überschrieben werden, „ENERGIE- ZÄHLER“ hinzugefügt werden können. Die Parameter eines solchen Objekts müssen also nicht unbedingt statischer Natur sein, sondern können auch dynamisch verändert werden, z.B. durch Eingaben vom Endbenutzer über „VIRTUELLE- OBJEKTE“, empfangene Werte von „KNX-OBJEKTEN“...

  • Seite 112: Darstellung In Der Visualisierung

    U.motion KNX Server Plus, Touch Installations-Handbuch Folgender Screenshot zeigt das Beispiel eines ENERGIEZÄHLERS inklusive verknüpfter Unter-Objekte: 13.3.2 ARSTELLUNG IN DER ISUALISIERUNG Nach Zugriff auf die VISUALISIERUNG kann durch Auswahl der Einträge “ENERGIE” -> “VERBRAUCH” im NAVIGATIONSMENÜ folgende Seite aufgerufen werden: - 112 -...
  • Seite 113 U.motion KNX Server Plus, Touch Installations-Handbuch Im oberen Bereich der Seite werden die zuvor erstellten ENERGIEZÄHLER dargestellt; diese zeigen den aktuellen Leistungsverbrauch in Echtzeit entweder in grün, orange oder rot (in Abhängigkeit der eingestellten Limits) an. Wurden die Limits nicht statisch, sondern als Unter-Objekte konfiguriert, kann über einen Klick auf einen ENERGIEZÄHLER folgendes Popup-Fenster geöffnet werden, über welches die Limits und weitere Optionen bearbeitet werden können: Die Unter-Objekte werden (wenn vorhanden) in folgenden Tabs angeordnet: Last-Kontrolle (Priorität, Limit überschritten...)
  • Seite 114 U.motion KNX Server Plus, Touch Installations-Handbuch ZEIGE Aktiviert / Deaktiviert die den Graph des entsprechenden Energiezählers VERGLEICHE Zeigt / Versteckt die überlagerten Vergleichslinien, deren Werte aus dem Durchschnitt der zuletzt gemessenen Werte errechnet wird BEREICH Zeigt / Versteckt die farbige Kennzeichnung, welche den Bereich zwischen dem Minimal- und Maximalwert des Energiezählers hervorhebt (in Abhängigkeit des eingestellten Zeitrahmens) Folgender Screenshot zeigt ein Konfigurationsbeispiel, in welchem die Optionen “VERGLEICHE”...
  • Seite 115 U.motion KNX Server Plus, Touch Installations-Handbuch Folgender Screenshot erklärt die verschiedenen Bereiche im Darstellungsfenster der Graphen: Legende inkl. Gesamtverbrauch des entsprechenden Zeitabschnitts Energiedaten des Mittelwert des Bereich des entsprechenden entsprechenden entsprechenden Zeitabschnitts Zeitabschnitts Zeitabschnitts Um die Reihenfolge der ENERGIEZÄHLER zu verändern (in welcher sie in der Seite “VERBRAUCH” angezeigt werden), bitte wie folgt vorgehen: Wählen Sie den Eintrag “VERBRAUCH”...

  • Seite 116: Berechnung Der Leistung

    U.motion KNX Server Plus, Touch Installations-Handbuch 13.3.3 ERECHNUNG DER EISTUNG Wird die elektrische Leistung nicht über ein eigenes KNX Objekt zur Verfügung gestellt, kann sie auch über ein “Spannung” - Objekt und mehreren „STROM“ – Objekten automatisch berechnet werden. Hierzu muss lediglich das Flag “AKTIVIERE LEISTUNGSBERECHNUNG”...
  • Seite 117 U.motion KNX Server Plus, Touch Installations-Handbuch Im Abschnitt DARSTELLUNG stehen folgende Parameter zur Verfügung: ZYKLUSZEIT Zeit (in Sekunden) des “Basis-Zyklus” der integrierten Logik der Last-Kontrolle. Nach Ablauf dieser Zeit wird der Verbrauch kontrolliert, mit den eingestellten Limits verglichen und eventuelle Aktionen ausgeführt. ZYKLEN ABSCHALTUNG Anzahl der Basis-Zyklen (deren Laufzeit von vorhergehender Einstellung abhängt), welche das System bis zur Erhöhung des Prioritätswerts (und der damit verbundenen...

  • Seite 118: Verknüpfung Eines Energiezählers

    U.motion KNX Server Plus, Touch Installations-Handbuch 13.4.2 ERKNÜPFUNG EINES NERGIEZÄHLERS Um korrekt funktionieren zu können, muss jeder Last-Kontrolle ein ENERGIEZÄHLER zugewiesen werden. Dazu bitte wie folgt vorgehen: Entweder ziehen Sie einen zuvor konfigurierten ENERGIEZÄHLER (siehe vorhergehendes Kapitel) in den • entsprechenden Abschnitt im Eigenschaftsfenster der Last-Kontrolle Oder Sie erstellen einen neuen ENERGIEZÄHLER über den „HINZUFÜGEN“...

  • Seite 119: Verknüpfung Einer Oder Mehrerer Lasten

    U.motion KNX Server Plus, Touch Installations-Handbuch Die Logik der Last-Kontrolle verwendet doppelte Schwellwerte, um “Hysterese”-Phänomene, sprich kontinu- ierliches Ein- und Ausschalten von Verbrauchern, zu vermeiden (da, nach einer Abschaltung die Leistung meist sofort unter den 1. Schwellwert sinken und somit sofort wieder eine Einschaltung ausgelöst werden würde). 13.4.3 ERKNÜPFUNG EINER ODER MEHRERER ASTEN...

  • Seite 120: Darstellung In Der Visualisierung

    U.motion KNX Server Plus, Touch Installations-Handbuch Fall hingegen erfolgt eine Zwangssteuerung des gewünschten Status, welcher gleich 2 Vorteile mit sich bringt: Der Verbraucher kann nicht durch andere Befehle umgeschaltet werden (z.B. durch einen • Taster in der Anlage oder durch das entsprechende Objekt in der VISUALISIERUNG von U.motion KNX Server Plus Touch) Der effektive Status des Verbrauchers wird durch die Zwangssteuerung nicht verändert, •...
  • Seite 121 U.motion KNX Server Plus, Touch Installations-Handbuch Der ENERGIEZÄHLER zeigt im Detail folgende Informationen an: Aktueller Leistungswert Limit 2 Leistung Limit 1 Leistung Die Lasten / Verbraucher hingegen werden folgendermaßen dargestellt: Priorität Auto/Man Aktuelle Leistungsaufnahme (wenn verfügbar) Auch in diesem Fall öffnet ein Klick auf die ENERGIEZÄHLER ein Pop-Up-Fenster, über welches die Parameter der Last- Kontrolle angepasst werden können sowie weitere Details zum Gesamtverbrauch oder den einzelnen Verbrauchern angezeigt werden.
  • Seite 122 U.motion KNX Server Plus, Touch Installations-Handbuch Wird der ENERGIEZÄHLER angeklickt, können z.B. die Limits nach Belieben angepasst werden: Wird hingegen eine Last angeklickt, so können Parameter wie die Priorität oder der Betriebsmodus (AUTO/MAN) eingestellt werden und die Last manuell geschaltet werden: - 122 -...

  • Seite 123: Einleitung

    U.motion KNX Server Plus, Touch Installations-Handbuch 14 B ENUTZER 14.1 INLEITUNG In diesem Kapitel wird die Benutzer-Verwaltung von U.motion KNX Server Plus Touch behandelt, über welche eine sichere und komfortable Verwendung der Visualisierung ermöglicht wird. 14.2 ENUTZER UND ENUTZERGRUPPEN Die Authentifizierung in U.motion KNX Server Plus Touch wird über zwei Objekt-Typen definiert: „BENUTZER“: diese Objekte stellen den eigentlichen Account für den Zugang zur Visualisierung dar;...
  • Seite 124 U.motion KNX Server Plus, Touch Installations-Handbuch Folgende Einstellungen sind für jeden Benutzer parametrierbar: NAME Identifiziert den Benutzer in der Datenbank (wird nicht für die Anmeldung am System verwendet) BENUTZERNAME Benutzername zur Anmeldung am System – darf nur aus alphanumerischen Zeichen ohne Leerzeichen bestehen PASSWORT Passwort für die Anmeldung am System –...
  • Seite 125 U.motion KNX Server Plus, Touch Installations-Handbuch Folgender Screenshot zeigt eine Beispiel-Konfiguration, in welcher der Raum „ALARM-ZENTRALE“ bei jedem Zustandswechsel des Objektes „ALARM“ angesprungen werden soll, und zwar ausschließlich auf den Client-Geräten, die mit dem gewählten Benutzer angemeldet sind: Die Konfiguration der EREIGNISSE für einzelne BENUTZER ähnelt jener für Objekte vom Typ CLIENT (siehe Abschnitt 11.7 dieses Handbuchs);...

  • Seite 126: Benutzer

    U.motion KNX Server Plus, Touch Installations-Handbuch 14.4 ENUTZERGRUPPEN UND UGRIFFSRECHTE Über das Eigenschaftsfenster einer BENUTZERGRUPPE ist es möglich, neben dem Namen der benutzergruppe die verschiedenen Benutzer zu definieren, welcher der Gruppe angehören sollen; auch hier können die Benutzer über die Suchfunktion lokalisiert und via Drag&Drop in den Abschnitt “BENUTZER, DIE DER BENUTZERGRUPPE ZUGEHÖREN”...

  • Seite 127: Einleitung

    U.motion KNX Server Plus, Touch Installations-Handbuch 15 R EMOTE UGANG 15.1 INLEITUNG In diesem Kapitel wird erläutert, wie das Netzwerk konfiguriert werden muss, damit auch von außerhalb des Netzwerkes ein Zugriff auf U.motion KNX Server Plus Touch und somit auf die Visualisierung erfolgen kann. 15.2 EMOTE UGRIFF VIA...
