Systemintegration

Anschluss

Folgende Kommunikationsmöglichkeiten in der CDC90 Steuereinheit stehen zur Verfügung:
• Analoge Stromeingang- und Ausgänge
• Ansteuerung erfolgt über den Analogen Stromeingang (AI).
• Das Feedback geht über den Analogen Stromausgang (AO).
• Die Einstellungen sind über dem Webserver oder der Vor-Ort-Anzeige zu realisieren.
• EtherNet/IP (Adapter)
• PROFIBUS DP (Slave)
• Modbus TCP (Server)
• PROFINET (Device)
Anschluss PROFINET und PROFIBUS DP über Gateway
Gateway muss extern verbaut werden. 3 m (3.28 ft) Ethernet-Kabel ist beigelegt. Kabel zum
Prozessleitsystem muss bauseitig gestellt werden.

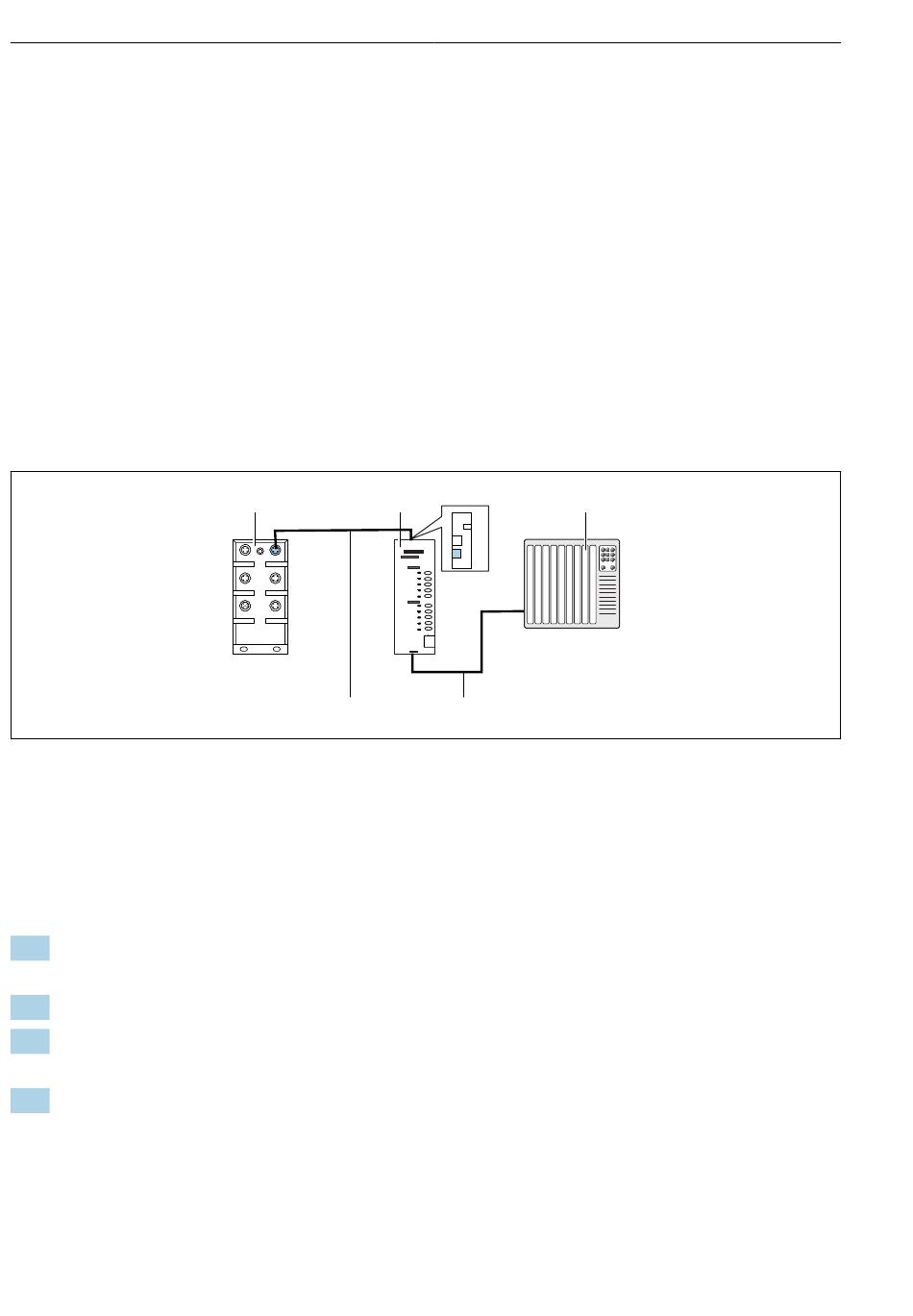

 47 Anschluss Kommunikation PROFINET und PROFIBUS DP
1 Ethernet Swicht am CDC90
2 Gateway
3 Prozessleitsystem PLS
4 Ethernet-Kabel, Kommunikation CDC90/Gateway
5 Kommunikationsverbindung Gateway/Prozessleitsystem PLS
1. Für die Verbindung zum CDC90 das Ethernet-Kabel (4) auf der Oberseite des Gateways
anschießen.
2. Das Endstück an das Ethernet Switch (1) anschließen.
3. Für die Verbindung zum PLS, das Kabel für die Kommunikation (5) auf der Unterseite
des Gateways anschließen.
4. Das Endstück an das PLS (3) anschließen.
Anschluss EtherNet/IP über Gateway
Gateway muss extern verbaut werden. 3 m (3.28 ft) Ethernet-Kabel ist beigelegt. Kabel zum
Prozessleitsystem muss bauseitig gestellt werden.
68
2
1
4
3
5
Liquiline Control CDC90
A0044818
