Liquiline Control CDC90
7
6
5
4

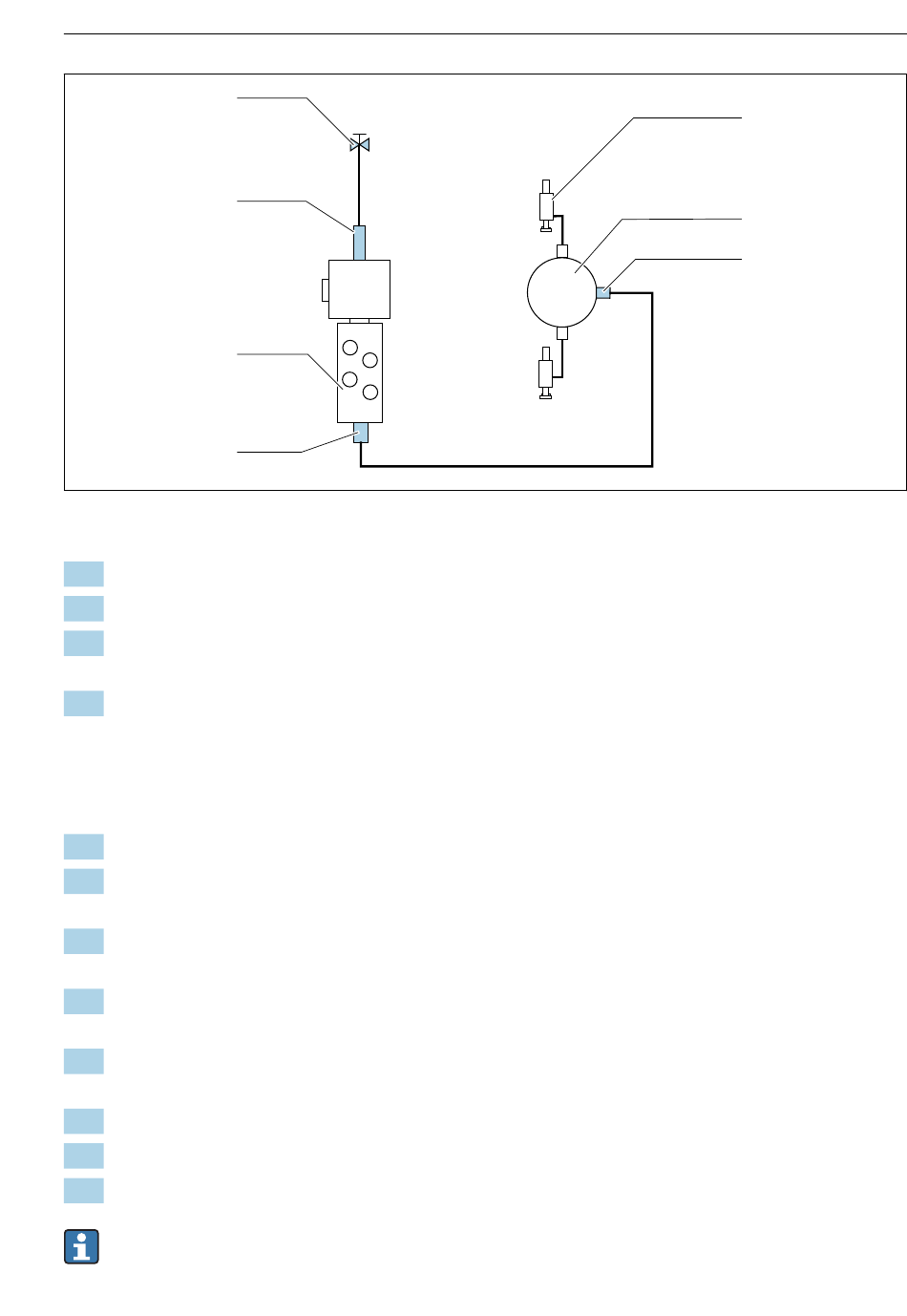

 21 Spülblock mit 2 Armaturen (1 und 2. Messstelle)
1. Die Leitung gründlich durchspülen.
2. Das Spülwasser (7) an den Wasseranschluss (6) des Spülblocks anschließen.
3. Der Spülkammeranschluss (4) am Spülblock (5) mit dem Spülanschluss (3) des
Umschaltventils (2) verbinden.
4. Die Spülanschlüsse der Armaturen (1) mit den Spülanschlüssen des Umschaltventils,
rechts 1. Messstelle und links 2. Messstelle, verbinden.
Multischläuche kürzen
Die Schläuche im Multischlauch sind je nach Entfernungen anzupassen.
1. Den Multischlauch M3 vom Spülblock abschrauben.
2. Der Wellenschlauch (äußere Ummantelung des Multischlauchs) von der Befestigung
und dem Stopfen entfernen.
3. Die Schläuche und Kabel weiter in das Innere des Wellenschlauchs durchführen, so dass
man sie am anderen Ende herausziehen kann.
4. Die Schläuche und Kabel soweit herausziehen, wie der Wellenschlauch gekürzt werden
soll.
5. Den Wellenschlauch vorsichtig einschneiden. Darauf achten, dass die inneren Schläuche
oder Kabel nicht beschädigt werden.
6. Den Wellenschlauch auf die gewünschte Länge kürzen.
7. Die Schläuche durch die Befestigung und den Stopfen ziehen.
8. Den Wellenschlauch an der Halterung befestigen.
Die Länge der Schläuche zu den Messstellen 1 und 2 dürfen nicht mehr als 10 m (32.8
ft) gesamt betragen.
Endress+Hauser
Montage
1
2
3
A0033443
