Elektrischer Anschluss
Kommunikationskabel Ethernet Switch in die CDC90 Steuereinheit anschließen
Die Kommunikation zwischen der CDC90 Steuereinheit und dem Ethernet Switch ist
schon von Werk aus verdrahtet.

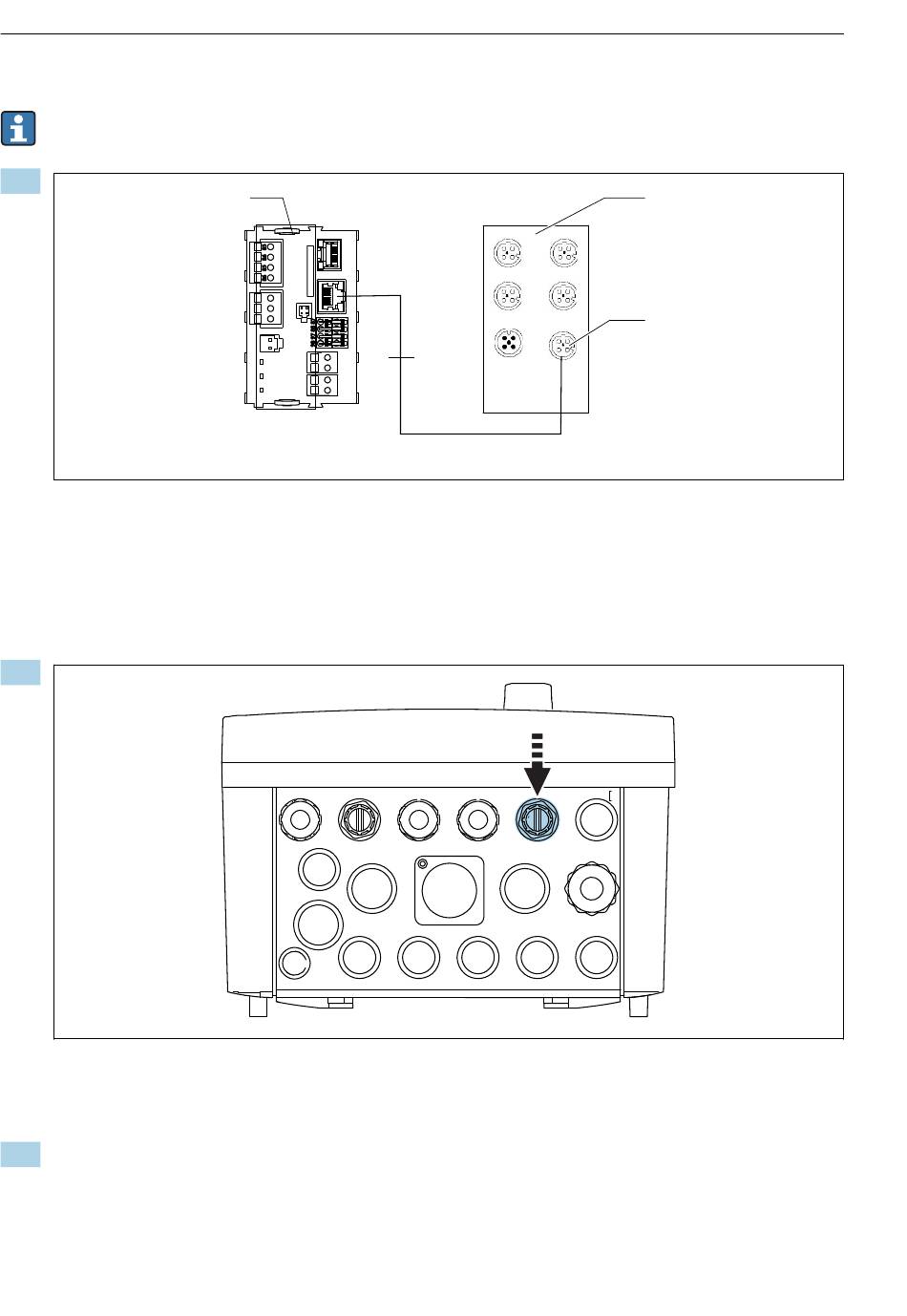

1.
1 Ethernet Switch
2 Ethernet-Anschluss
3 BASE2-E Modul
In der CDC90 Steuereinheit das Ethernet-Adapterkabel W19 am Ethernet-Anschluss
des BASE2-E Moduls (3) anschließen.
2.
Ethernet-Adapterkabel W24 in die vorgesehene Kabelverschraubung "8" anschließen.
 Die Kabel W19 und W24 bilden eine Brücke.
3. Ethernet-Adapterkabel am Ethernet Switch (1) am dafür vorgesehenen Anschluss (2)
anschließen.
50
3
W19
H
5
W24
8
6 7
G
Liquiline Control CDC90
1
2
A0033466
A0033454
