Montage
Spülwasser anschließen
Beim Wasseranschluss folgende Punkte beachten:
• Die Spülwasserleitung ist bauseitig zu stellen.
• Der Wasserdruck muss 3...6 bar (44...87 psi) betragen.
Auf die Qualität des Spülwassers achten. Partikel größer als 100 μm sollten mit Hilfe
eines Wasserfilters gefiltert werden.
1. Messstelle
Zur Adaption der Spülanschlüsse der Armatur liegen zwei Adapter G1/4" auf 6/8 mm
Schlauch bei. Die Armatur muss G 1/4" Spülanschlüsse haben.

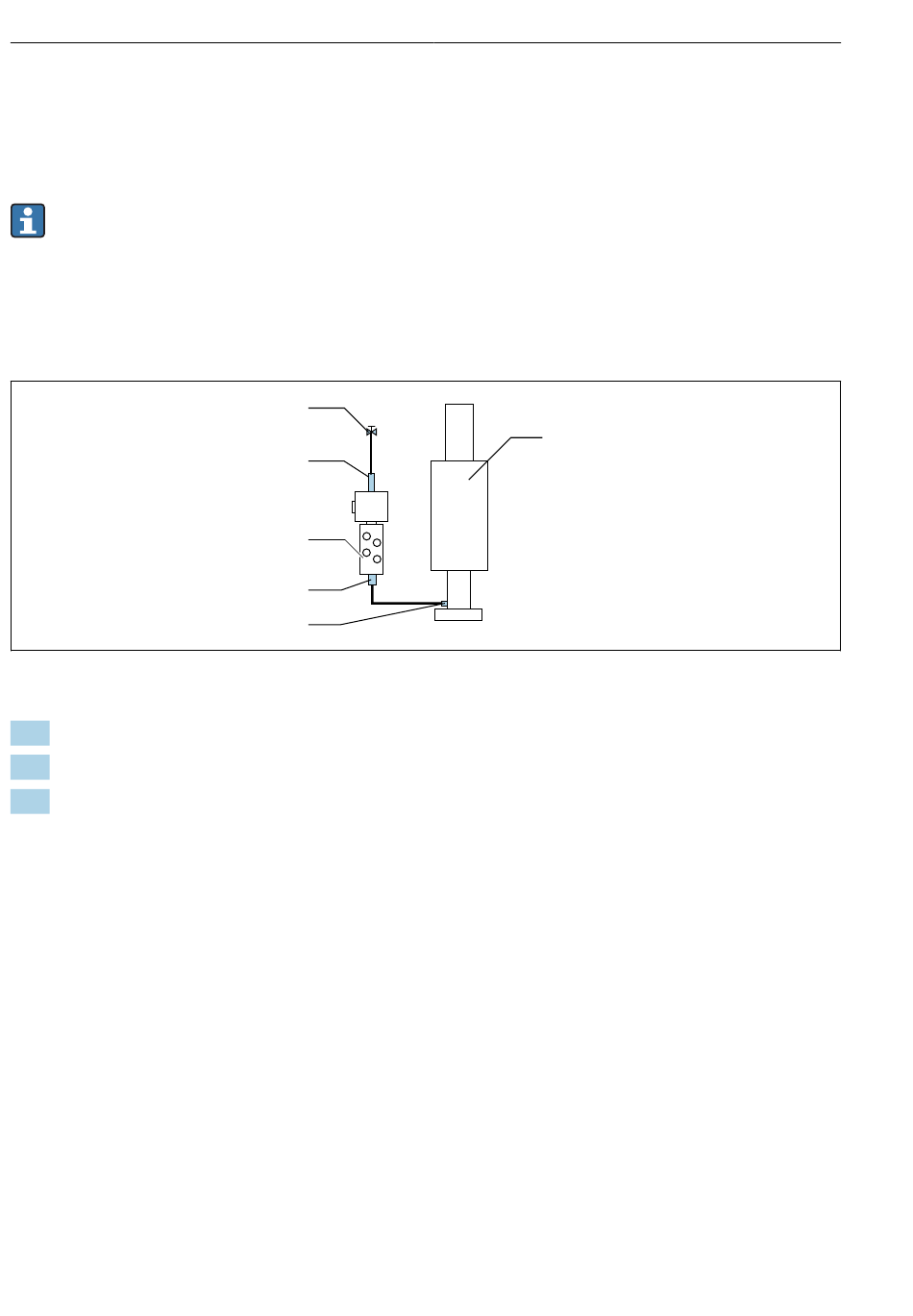

 20 Spülblock mit einer Armatur
1. Die Leitung gründlich durchspülen.
2. Das Spülwasser (6) an den Wasseranschluss (5) des Spülblocks (4) anschließen.
3. Den Spülkammeranschluss (3) am Spülblock mit dem Spülanschluss (2) der Armatur (1)
anschließen.
2. Messstelle
Zur Adaption der Spülanschlüsse der Armaturen liegen 4 Adapter G1/4" auf 6/8 mm Schlauch
bei. Die Armaturen müssen G 1/4" Spülanschlüsse haben.
Die Medienzufuhr für beide Armaturen wird über das Umschaltventil geregelt.
34
6
5
4
3
2
Liquiline Control CDC90
1
A0032653
