3.1.1 Übersicht pneumatische Steuereinheit
1. Messstelle
Die pneumatische Steuereinheit steuert Luft, Flüssigkeiten und Strom. Unter anderem wird
hier die Versorgungsspannung angelegt.
14
13
12
11
10

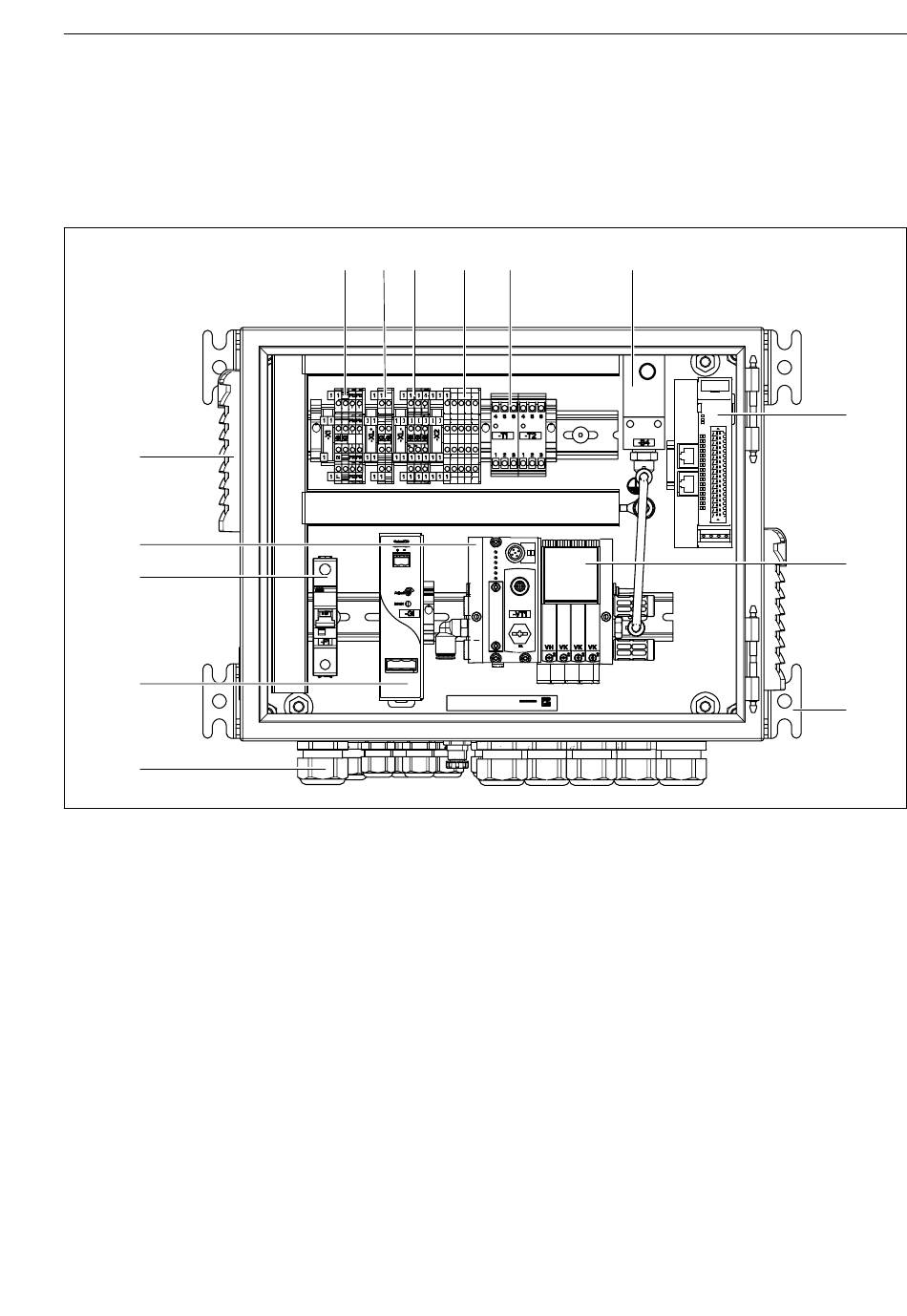

 2 Pneumatische Steuereinheit für eine Messstelle
1 100 / 230 VAC Klemme
2 +24 V Klemme
3 0 V Klemme
4 Klemmen für Schwimmerschalter und Druckschalter
5 Endstufenklemme für Armaturen Endlagenschalter
6 Druckschalter
7 Externes Remote IO, DIO
Endress+Hauser
2 3 5
1 4
Produktbeschreibung
6
8 Pilotventile
9 Aufhängung
10 Kabelverschraubung
11 24 VDC Netzteil
12 F1 Systemsicherung
13 Pilotventilblock Busknoten
14 Lüftungsschlitze
7
8
9
