Überwachung Der Armaturposition - Endress+Hauser Liquiline Control CDC90 Kurzanleitung

Liquiline Control CDC90
6.6.3 Armaturen
CDC90 ist für folgende Armaturen ausgelegt:
• Cleanfit CPA47x
• Cleanfit CPA871/CPA875
Endlagenschalter
Cleanfit CPA471/472/472D/475
Armaturen mit pneumatischen Endlagenschalter sind auf elektrische Endlagenschalter umzu-
rüsten.
Überwachung der Armaturposition

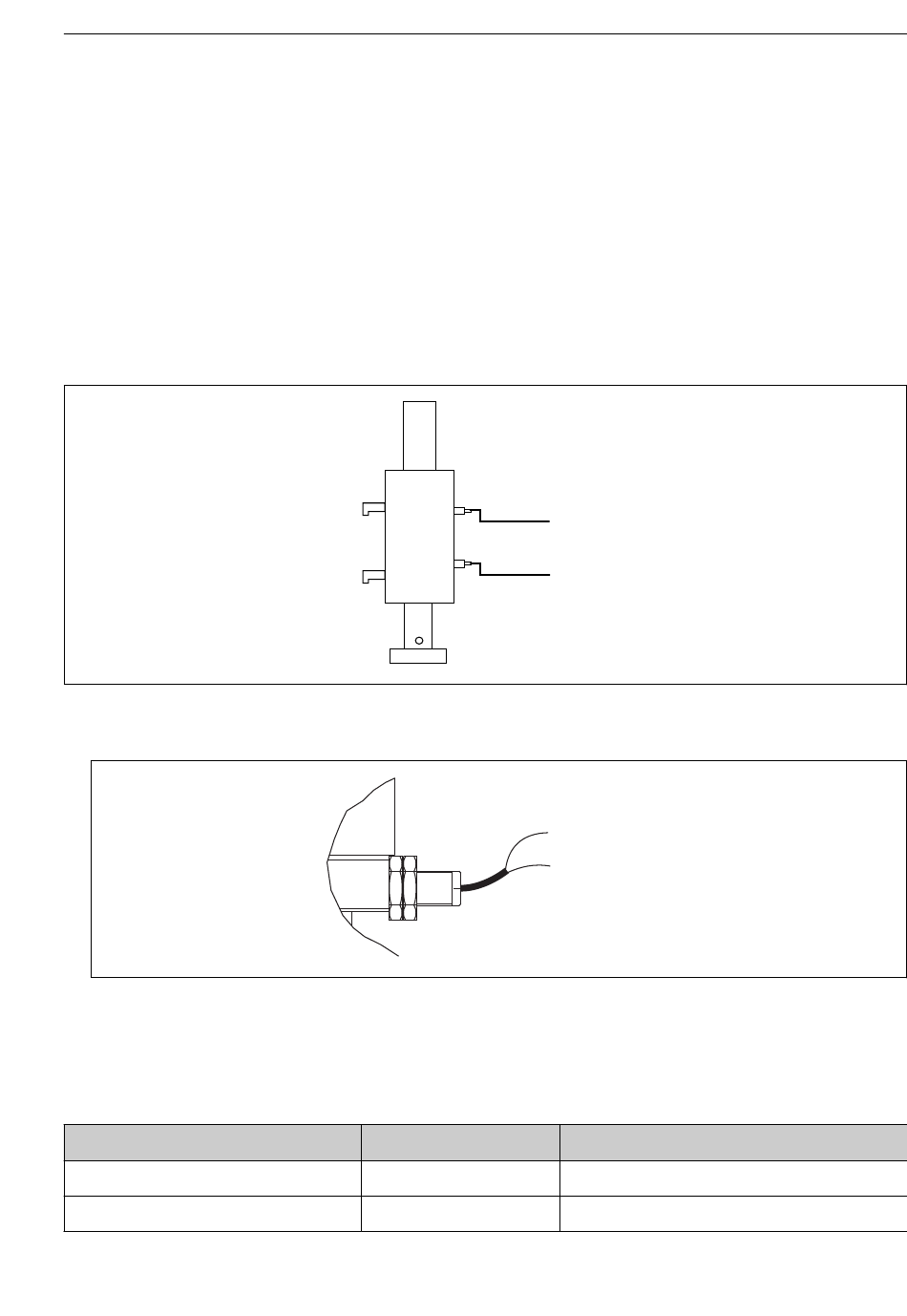

 40 Druckluftansteuerung CPA471/472/472D/475
‣
Anschlüsse für die Positionsrückmeldung folgendermaßen in der pneumatischen Steuer-
einheit anschließen:
Anschluss auf der Endstufenklemme in der pneumatischen Steuereinheit
Endstufenklemme T1 unten
Pin 1
Pin 2
Endress+Hauser
Kabelader
W26, BN
W26, BU
W26
W25
BN Ö L+ (1)
BU Ö L- (2)
Funktion
oberer Endlagenschalter
oberer Endlagenschalter
Elektrischer Anschluss
A0032747
A0044165
55
