Liquiline Control CDC90
Im Schlauchpaket des Multischlauchs M3 befinden sich folgende Schläuche:
• Ansteuerung des Umschaltventils
• Verfahren der Armatur
1.

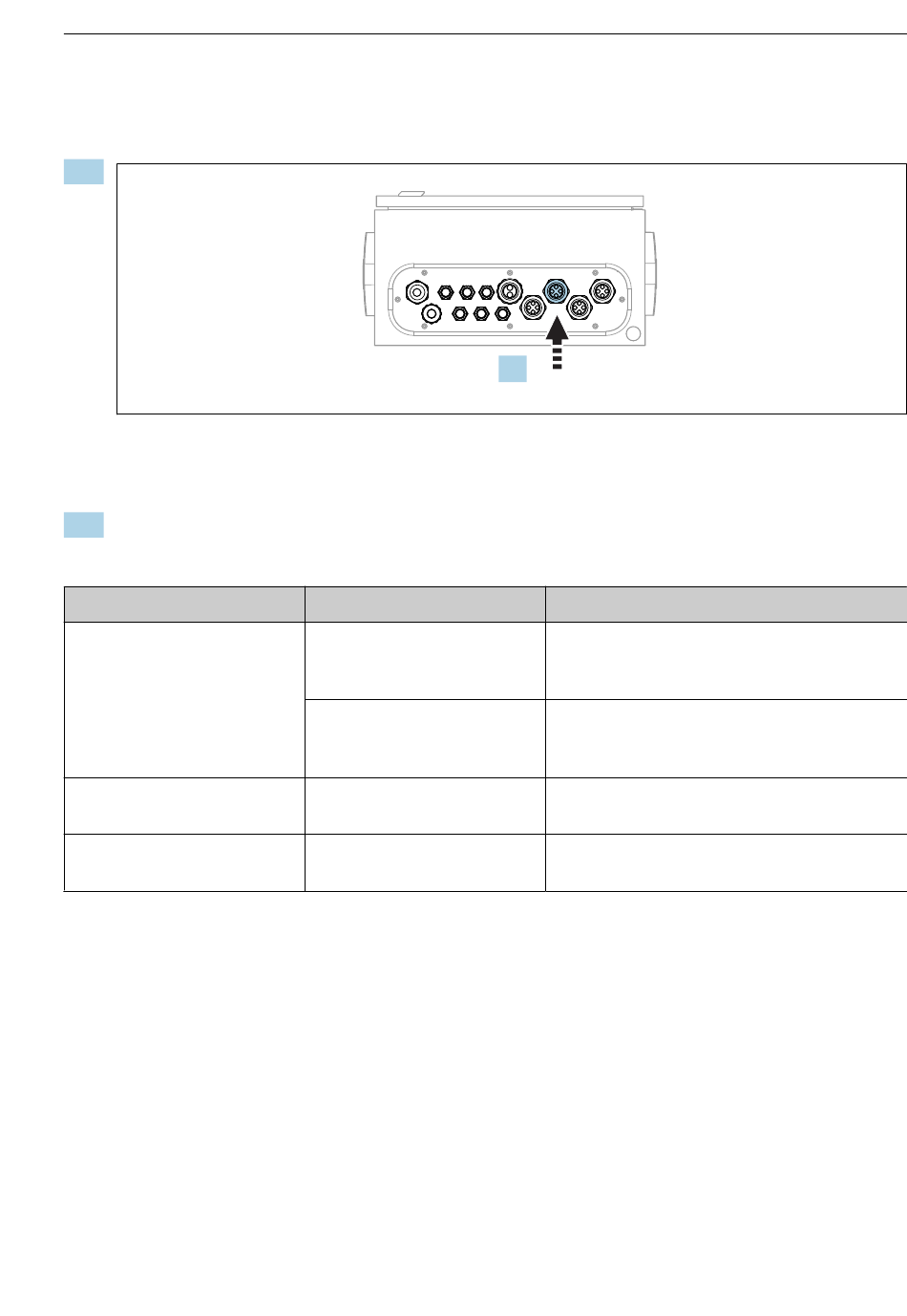

Die Schläuche des Multischlauchs M3 in die vorgesehene Kabelverschraubung der pneu-
matischen Steuereinheit führen.
2.
Die Schläuche an den Pilotventilen in der pneumatischen Steuereinheit wie folgt
anschließen:
Pilotventil
9, 10
11
12
Endress+Hauser
Funktion
Druckluftansteuerung
Umschaltventil oben, 1. Mess-
stelle
Druckluftansteuerung
Umschaltventil unten, 2. Mess-
stelle
Druckluftansteuerung Armatur
Messposition, 2. Messstelle
Druckluftansteuerung Armatur
Serviceposition, 2. Messstelle
1.
Schlauch Nummer
8
11
9
10
Montage
A0033441
31
