Elektrischer Anschluss
38

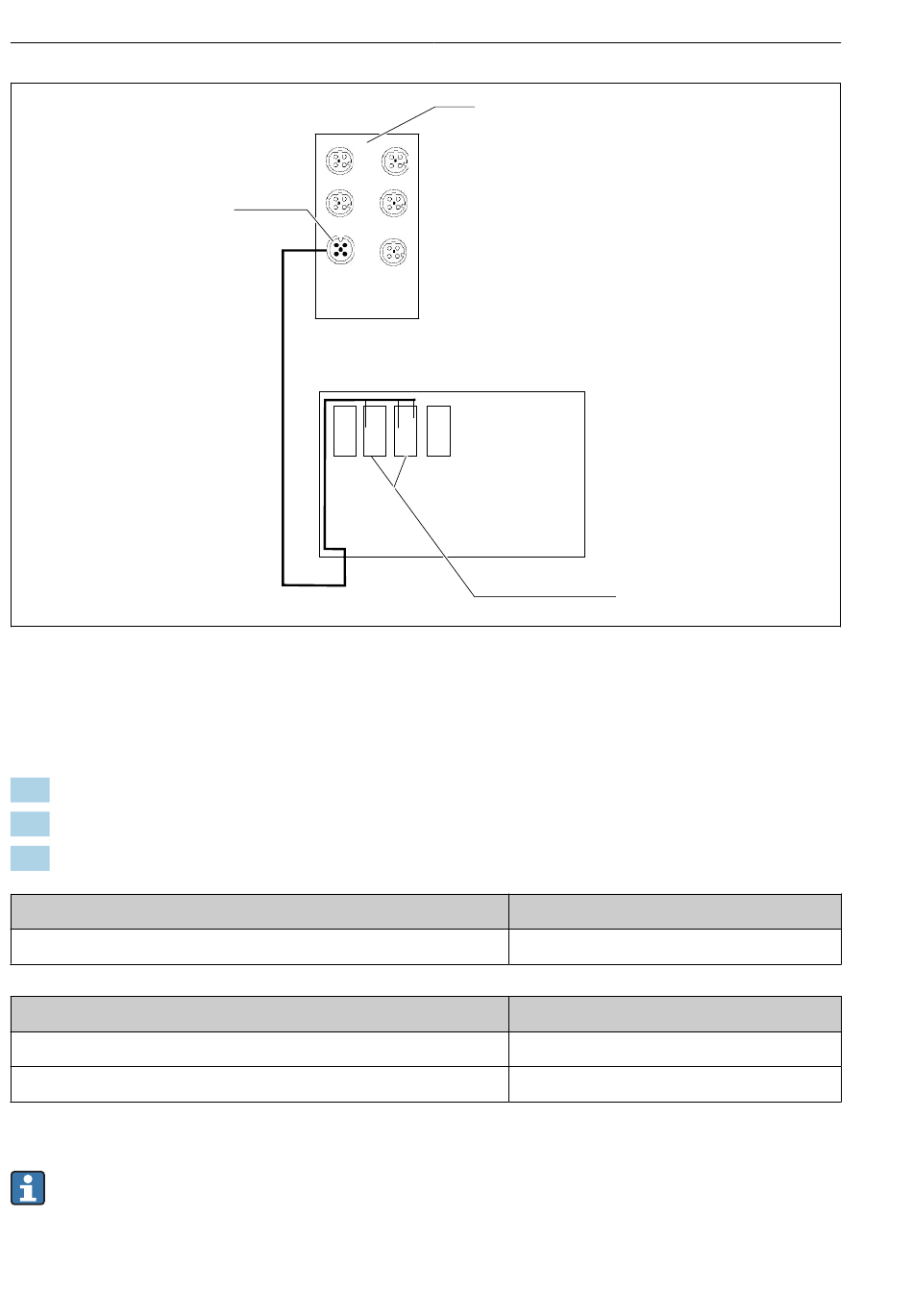

Verdrahtung Ethernet Switch an den Klemmen XL
1
Ethernet Switch
2
Anschluss am Ethernet Switch
3
Klemmen XL in der pneumatischen Steuereinheit
1.
Versorgungsspannung (W9) am Ethernet Switch (1) an den Anschluss (2) anschließen.
2.
W9 Kabel in die Kabelverschraubung "9" der pneumatischen Steuereinheit führen.
3.
Die Adern folgendermaßen anschließen (3):
Klemme -XL+
+2
Klemme -XL-
-2
PE
6.5.2
IPC anschließen
Der IPC ist vom Werk aus schon am Ethernet Switch angeschlossen.
52
2
W9
1
3
Kabelader
Braun
Kabelader
Blau
Grau
Liquiline Control CDC90
