Elektrischer Anschluss
6.2.5 Kabelklemmen

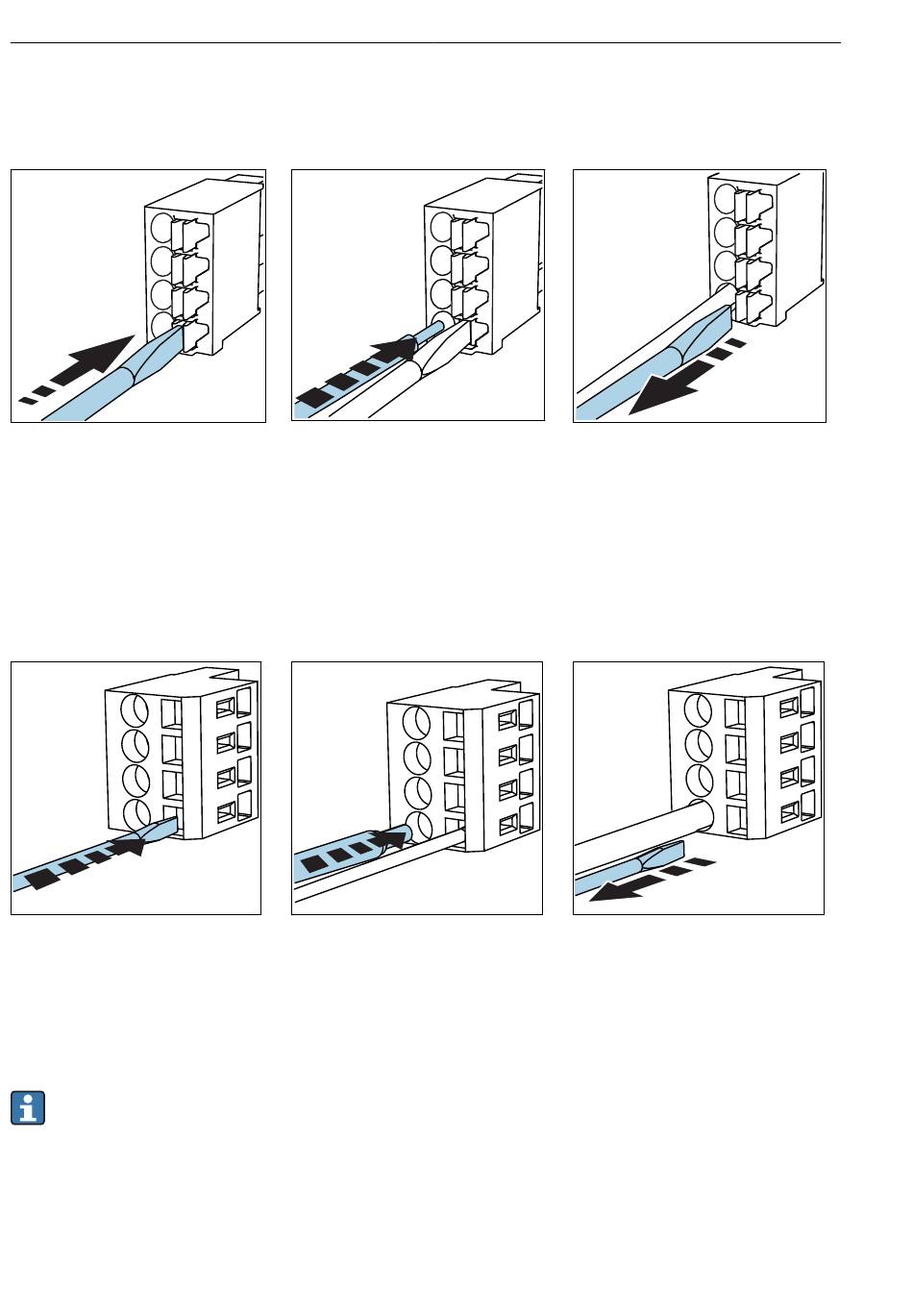

Steckklemmen für Memosens-Anschlüsse
‣
Schraubendreher auf Feder
drücken (Klemme öffnen).
‣
Nach dem Anschluss den festen Sitz jedes Kabelendes prüfen. Besonders konfektionierte
Kabelenden lösen sich leicht, wenn sie nicht korrekt bis zum Anschlag eingeführt wurden.
Alle anderen Steckklemmen
‣
Schraubendreher auf Feder
drücken (Klemme öffnen).
6.2.6 Versorgungsspannung CDC90 Steuereinheit anschließen
Kabelverschraubung "H"
Die Versorgungsspannung CDC90 Steuereinheit ist schon von Werk aus verdrahtet.
42
‣
Kabel bis Anschlag einführen.
‣
Kabel bis Anschlag einführen.
Liquiline Control CDC90
‣
Schraubendreher herausziehen
(Klemme schließen).
‣
Schraubendreher herausziehen
(Klemme schließen).
