Elektrischer Anschluss
‣

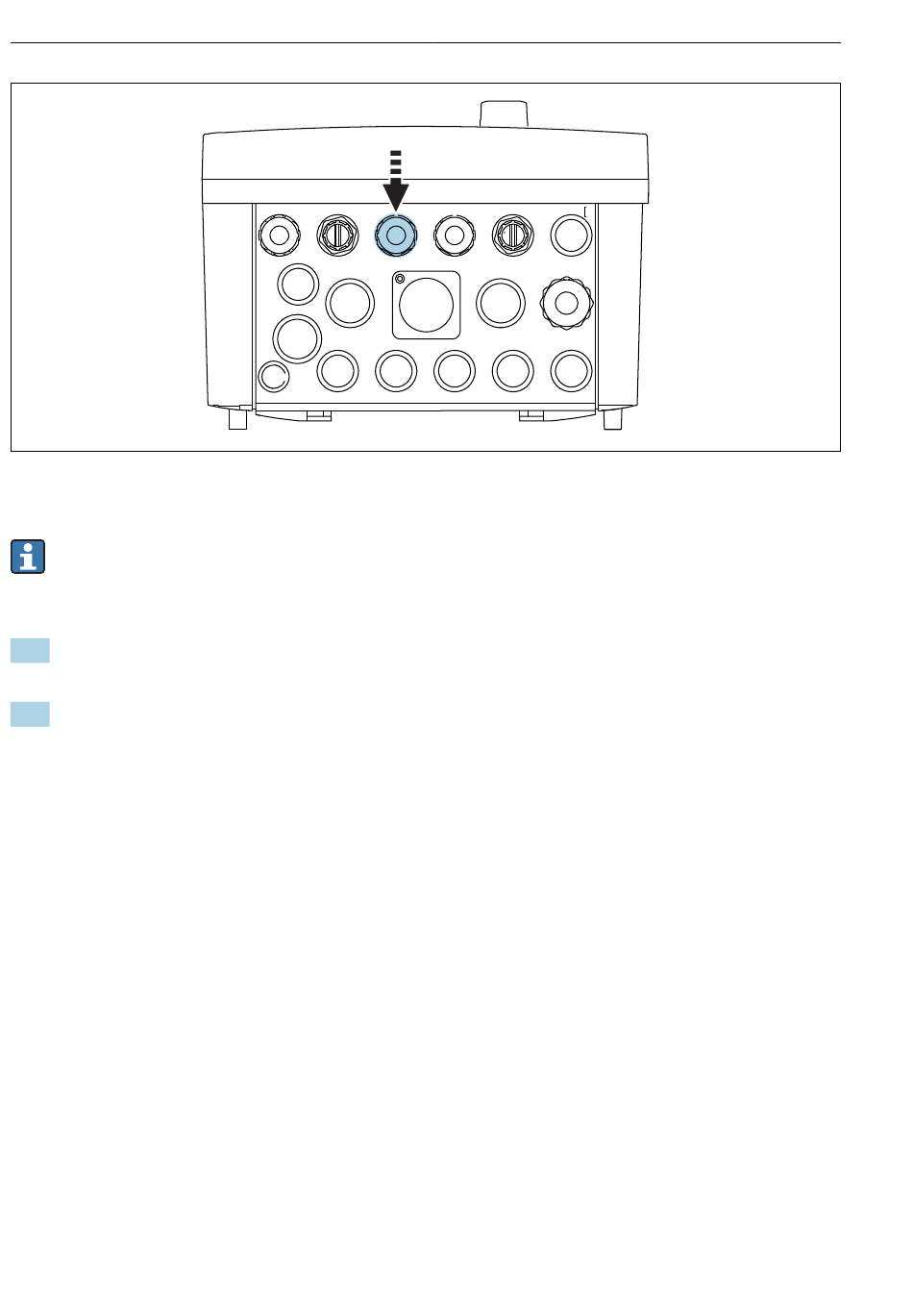

Sensorkabel der 1. Messstelle durch die vorgesehen Kabelverschraubung "6" führen.
Die Kabelverschraubung "7" ist für den Sensor der 2. Messstelle vorgesehen.
Sensorkabel anschließen
1. Direkter Anschluss des Sensorkabels
Sensorkabel an den Klemmenstecker des Moduls BASE2-E anschließen.
2. Bei Anschluss über M12-Stecker:
Sensorstecker mit einer vorher installierten oder werksseitig vorhandenen M12-Sensor-
buchse verbinden.
44
H 5 6
8
7
G
Liquiline Control CDC90
A0033455
