Montage

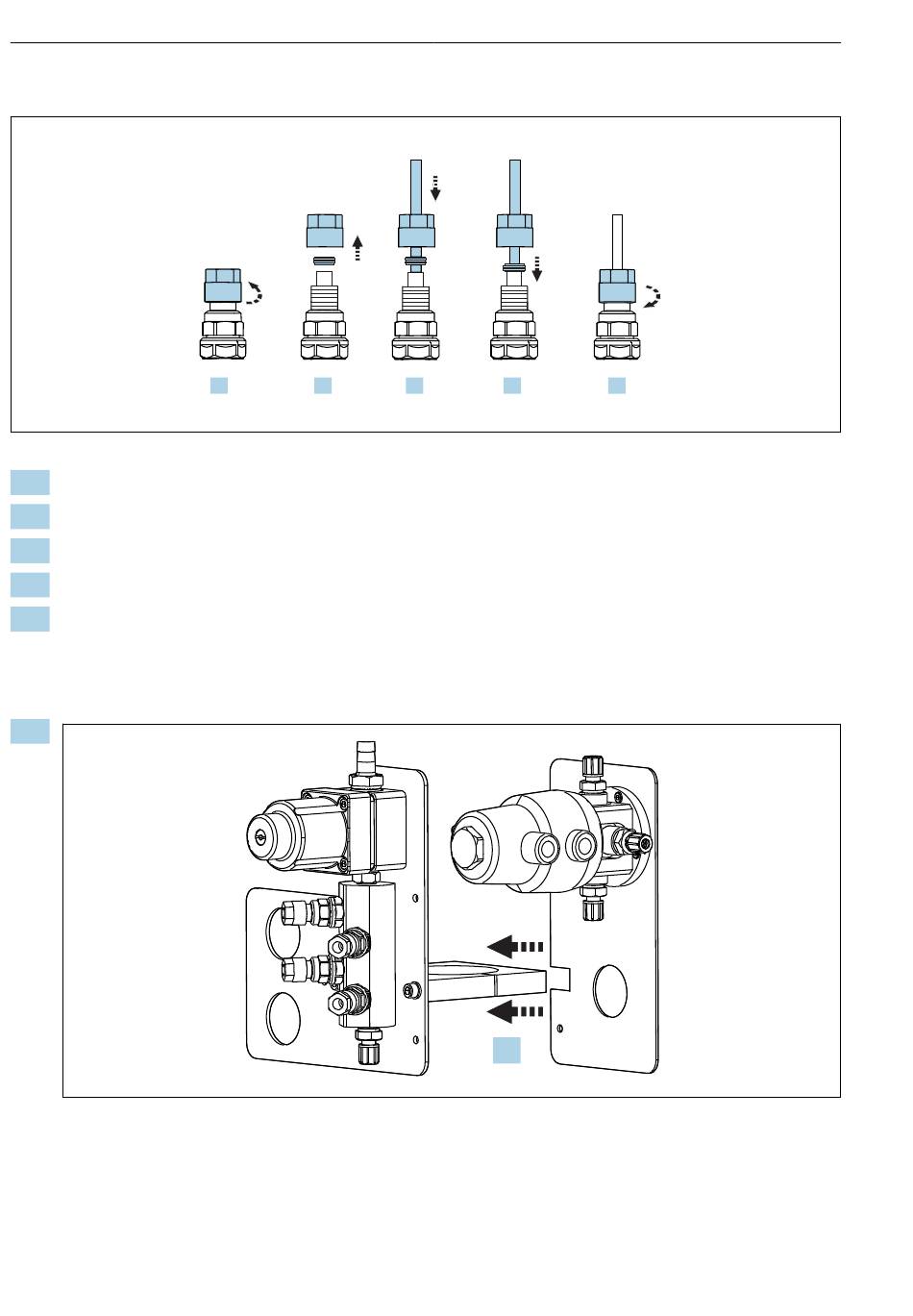

Einzelschläuche im Multischlauch an Spülblockventil anschließen
1. Die Überwurfmutter des Ventils abschrauben.
2. Die Überwurfmutter und den darunter liegenden Klemmring entfernen.
3. Den Schlauch durch die Überwurfmutter und den Klemmring in das Ventil führen.
4. Mit dem Klemmring den Schlauch am Ventil durch leichtes Andrücken einklemmen.
5. Die Überwurfmutter wieder an das Ventil anschrauben.
 Der Schlauch sitzt nun fest im Ventil.
5.2.5 Umschaltventil für 2. Messstelle montieren
1.
Montageplatte mit dem Umschaltventil an der Halterung des Spülblocks entlang führen.
