Liquiline Control CDC90
1
IPC
2

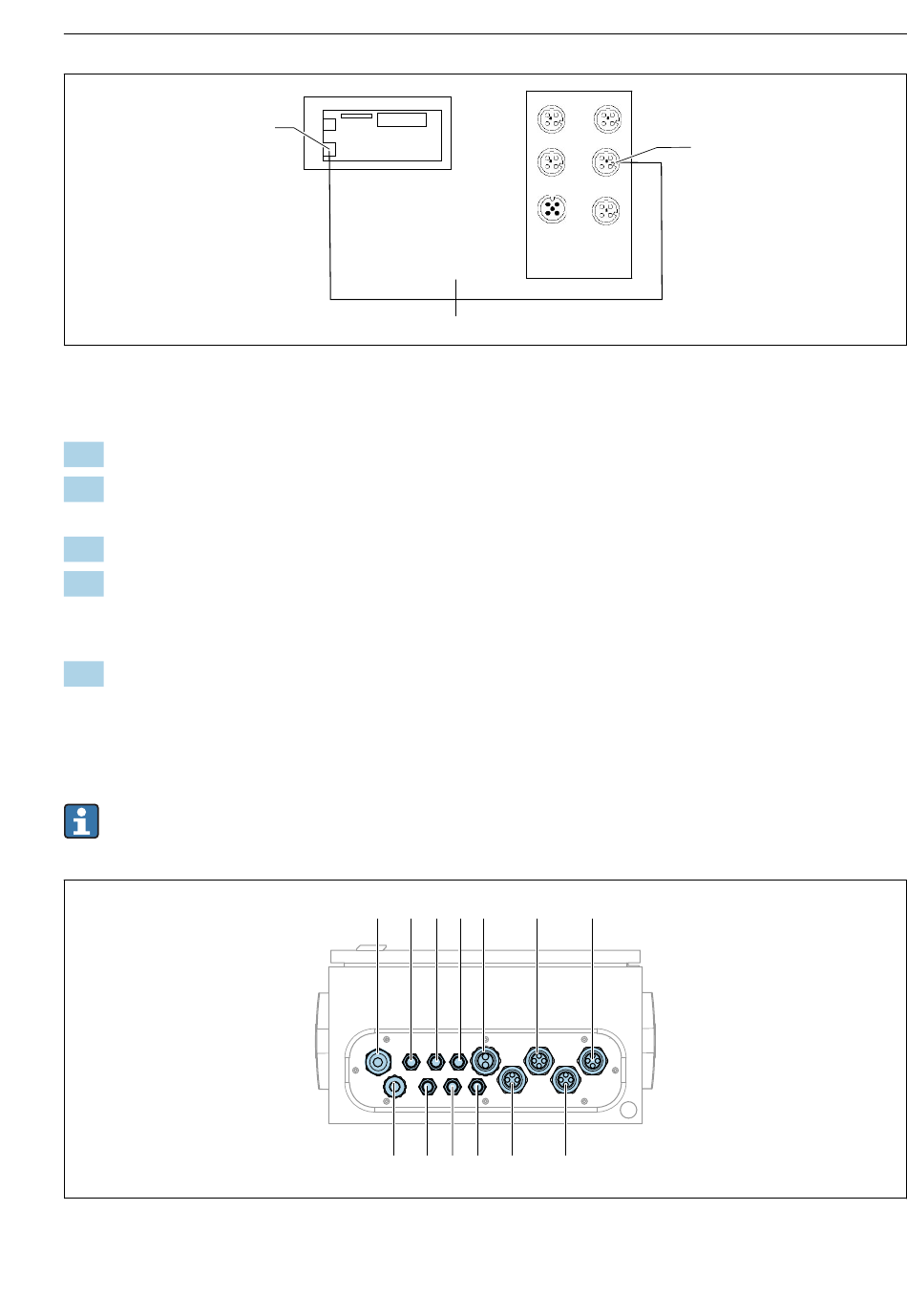

Anschluss am Ethernet Switch
1.
Die CDC90 Steuereinheit aufschrauben.
2.
Adapterkabel W18 in der CDC90 Steuereinheit von innen in die Kabelverschraubung "8"
anschließen.
3.
In der CDC90 Steuereinheit das Adapterkabel W18 am IPC (1) anschließen.
4.
Kabel W23 außen an der CDC90 Steuereinheit in die Kabelverschraubung "8" anschlie-
ßen.
Die Kabel W18 und W23 bilden eine Brücke.
5.
Das Kabel W23 am Ethernet Switch in den vorgesehenen Anschluss (2) anschließen.
6.6
Pneumatische Steuereinheit anschließen
6.6.1
Belegung Kabelverschraubung
Die Schläuche in der pneumatischen Steuereinheit sind von Werk aus schon angeschlos-
sen.
39
Kabelverschraubung pneumatische Steuereinheit
Endress+Hauser
1
W18
1 2 3 4 5
8
9 10 11 12
2
W23
6
7
13
Elektrischer Anschluss
A0044184
A0033199
53
