Bedienungsanleitung S8000 Remote
GEFAHR
Risiko eines
elektrischen
Schocks
Für jeden Ausgang:
1. Manteln Sie den schwarzen Draht als Nullleiteranschluss für den FAULT-
Alarmkontakt ca. 6 mm ab. Führen Sie den blanken Draht in die COM-
Klemme und schrauben ihn im Klemmenblock fest. Überdrehen Sie die
Schraube nicht.
2. Manteln Sie den Draht für den N/O-Anschluss (z. B. grün) für den FAULT-
Alarmkontakt ca. 6 mm ab. Führen Sie den blanken Draht in die N/O-
Klemme und schrauben ihn im Klemmenblock fest. Überdrehen Sie die
Schraube nicht.
3. Manteln Sie den Draht für den N/C-Anschluss (z. B. blau) für den FAULT-
Alarmkontakt ca. 6 mm ab. Führen Sie den blanken Draht in die N/C-Klemme
und schrauben ihn im Klemmenblock fest. Überdrehen Sie die Schraube
nicht.
4. Wiederholen Sie die Arbeitsschritte 1 bis 3 für die PROCESS-Alarm-Kontakte
mit den passenden farbigen Leiterdrähten.
5. Positionieren Sie den Schraubklemmenblock nun über den mit ALARMS
gekennzeichneten Steckverbinder und drücken Sie ihn fest auf den
Verbindersockel.
Michell Instruments
ACHTUNG: Alarm-Signalleitungen MÜSSEN potenzialfrei
sein, wenn sie an den Schraubklemmenblock angeschlossen

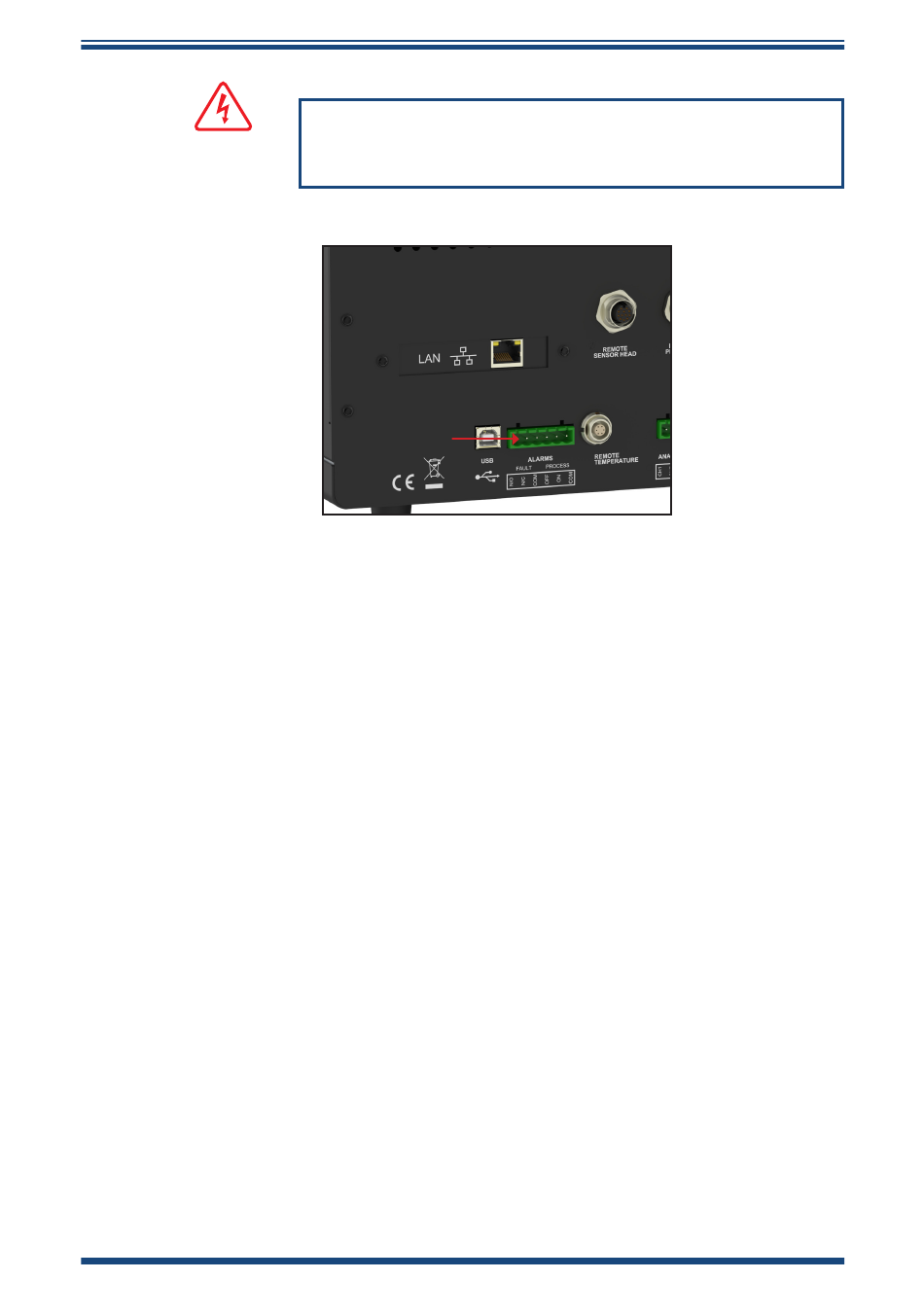

Anschlüsse für Alarmausgänge
Abbildung 5
INSTALLATION
werden.
7
