3. Drehen Sie die Mutter eine
Vierteldrehung fest und halten
Sie die Verschraubung dabei
fixiert.
HINWEIS: Verbinden Sie das Ende des maschinen-gefertigten
Klemmrings vor Anschluss des Rohradapterendes
4. Schieben Sie den Rohradapter soweit hinein, bis er
fest am Absatz der Verschraubung des Swagelok
-Verschraubungskörper anliegt. Drehen Sie dann
die Mutter handfest zu.
5. Kennzeichnen Sie auf der Mutter die 6-Uhr-Position.
Drehen Sie die Mutter eine Vierteldrehung bis zur
9-Uhr-Position fest und halten den die
Verschraubungskörper dabei fixiert.
Michell Instruments
Anweisungen für Swagelok

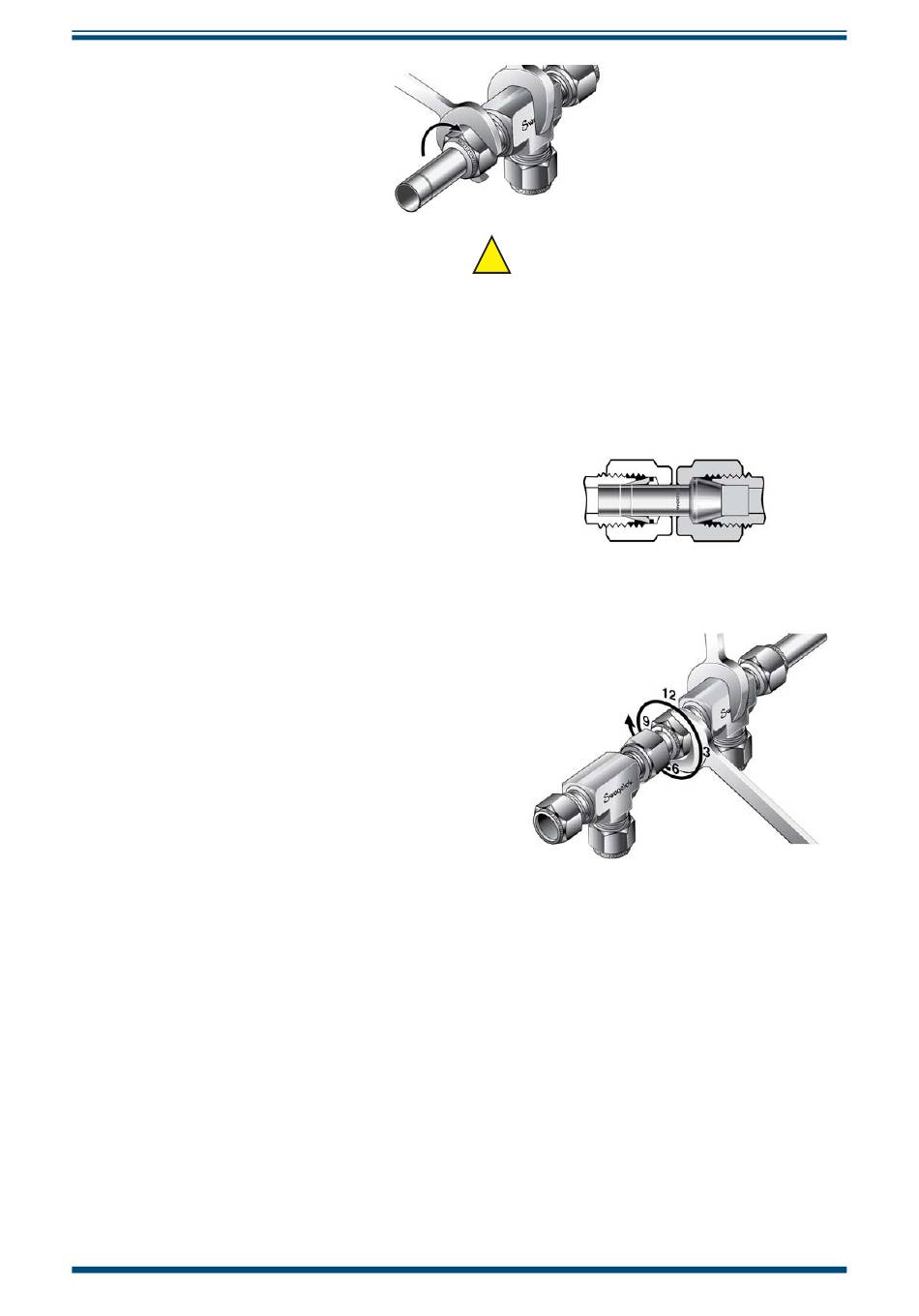

Abb 1
Verwenden Sie bitte nicht die
Swagelok
-Prüflehre bei
®
!
maschinen-gefertigten Klemmringen.
-Verschraubungen
®
