Bedienungsanleitung S8000 Remote
2.5.2 Anschlüsse für Analogausgänge
Den drei Analogausgängen können sowohl die direkt gemessenen Prozessgrößen als
auch berechnete Größen zugeordnet werden. Sie werden als 2-Leiter-Signale von einem
6-poligen Anschluss auf der Rückseite des Geräts bereitgestellt.
Jeder Ausgang kann entweder als Stromschleife mit 4-20 mA oder 0-20 mA oder
alternativ dazu als 0 bis 1 V Spannungssignal eingerichtet werden. Die Konfiguration
dieser Ausgänge, d. h. die zugeordneten Parameter, die Art des Signalausgangs (Strom
oder Spannung) und die Signalspanne (oberer/unterer Wert) werden im SETUP-Menü
gewählt (siehe Kapitel 3.5.4).
Diese Signale können zur Steuerung externer Systeme verwendet werden. Während
eines DCC-Zyklus und den Haltephasen nach einem DCC-Zyklus werden sie auf der
Stufe eingefroren, auf der sie direkt vor dem Beginn des DCC-Zyklus waren. Wenn
die Taupunkt-Messung stabil ist oder die maximale Haltezeit abgelaufen ist, werden
sie freigegeben, sodass die gewählten Parameter während des Messzyklus überwacht
werden.
Standardmäßig sind die Analogausgänge als 4-20 mA-Stromschleife konfiguriert und
folgenden Bereichen zugeordnet:
Taupunkt
Temperatur
% relative Feuchte
HINWEIS: Die Analogausgänge sind nur während der Messung aktiv. Während
der DCC-Zyklen werden sie auf dem letzten gemessenen Wert eingefroren.

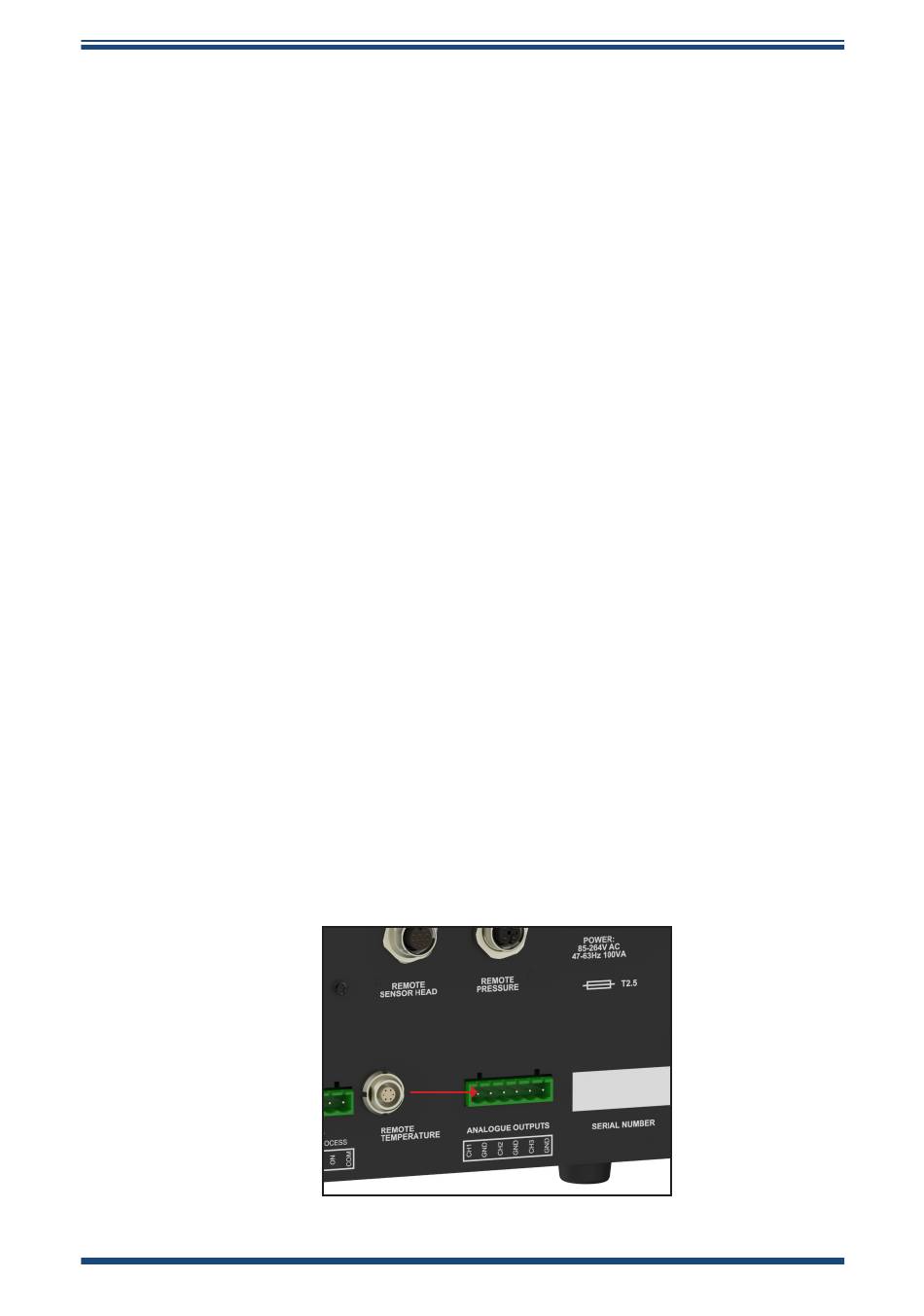

Für die Anschlüsse der drei Analogausgänge wird ein 6-poliger Schraubklemmen-
Steckverbinder verwendet (siehe Abb. 4). Alle Ausgänge sind 2-polig, positiv-
ansteigende Signale bezogen auf ein gemeinsames 0 Volt-Niveau. Um die Ausgänge
sicher unterscheiden zu können, ist es empfehlenswert, eine schwarze Ader für jeden
Nullleiter (COM) zu verwenden und für das positive Signal jeweils eine andere Aderfarbe
für die Kanäle zu wählen.
Michell Instruments
-40 bis +80°C
-50 bis +50°C
0 bis 100%
Anschlüsse für Analogausgänge
Abbildung 4
