Bedienungsanleitung S8000 Remote
2.5.9

Remote-Druckaufnehmer (Option)

1. Drehen Sie den Stecker des Druckaufnehmers, bis er in die zugehörige
Buchse mit der Aufschrift PRESSURE TRANSDUCER passt:
2. Drücken Sie den Stecker in die Buchse, bis er einrastet. HINWEIS:
Versuchen Sie nicht, den Stecker mit Gewalt in die Buchse zu
drücken. Wenn es nicht gleich passen sollte, drehen Sie den
Stecker so lange, bis er einrastet und dann leicht hinein geht.
3. Zum Entfernen des Steckers ziehen Sie die Hülse entlang der Steckerachse
zurück - weg vom Gerät -, um die Arretierung zu lösen. Ziehen Sie ihn
dann behutsam aus der Buchse. HINWEIS: Versuchen Sie nicht, den
Stecker gleich am Kabel herauszuziehen; vergewissern Sie sich,
dass die Haltehülse gelöst ist.
Michell Instruments

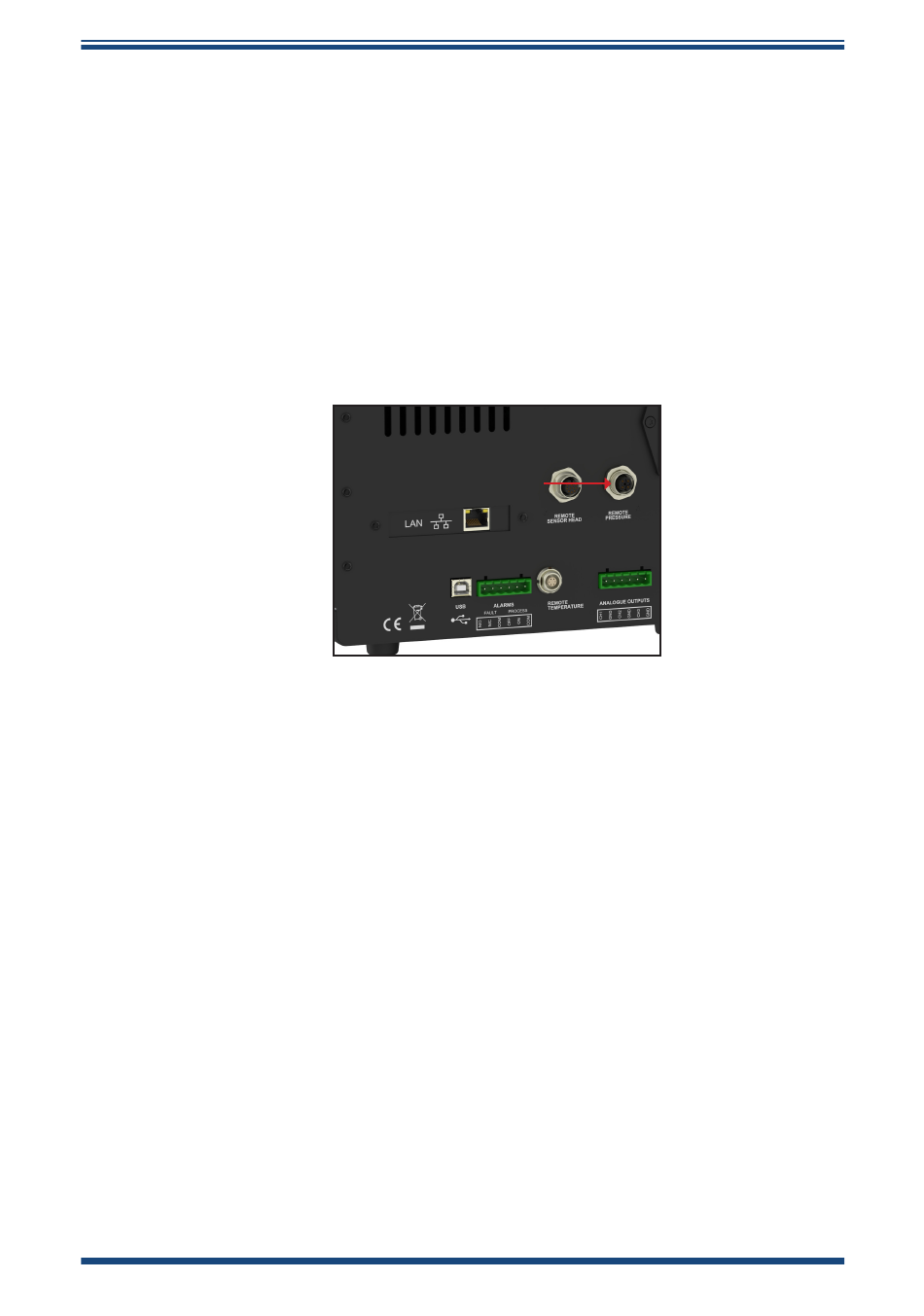

Abbildung 10 Anschluss des Remote-Druckaufnehmers

INSTALLATION
11
