INSTALLATION
2.5.2 Rückwand
Nr. Name
1 Kaltgeräte-Steckdose
2 Sensor-Anschluss
Druckaufnehmer-
3
Anschluss
4 USB-Anschluss
5 Alarme
6 Temperatur-Fühler
Analogausgang-
7
Anschlüsse
8
S8000 Remote Bedienungsanleitung
1

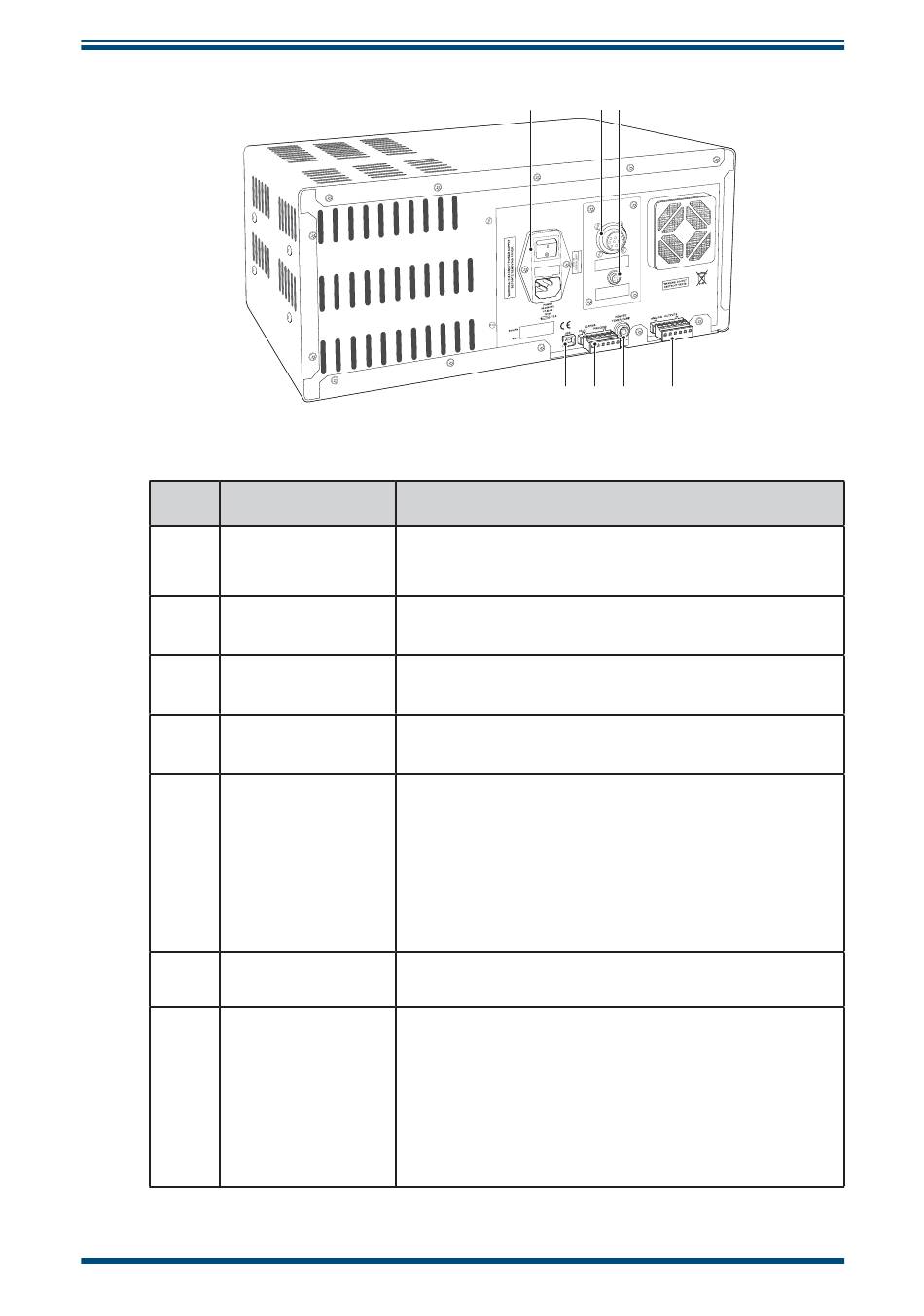

Abb 5 Rückwand
Beschreibung
Universelle Netzspannung 85 bis 264 V AC, 47/63 Hz
Sicherung - T2.5A, Glas-Schmelzsicherung, 20 x 5mm
Eingebauter Netz-EIN/AUS-Schalter
für den Anschluss des abgesetzten Taupunktspiegel-Sensors
an das Gerät über ein Sensor-Kabel
für den Anschluss eines externen Druckaufnehmers an das
Gerät
für den Anschluss
Applikationssoftware (optional)
Steckverbinder für Prozess- und Fehler-Alarmausgänge,
jeder Alarm hat einen Satz potenzialfreier Wechsel-Relais-
Kontakte, Nullleiter (
normal angezogen (
Der Prozess-Alarm ist konfi gurierbar, spricht auf einen
vorgegebenen Grenzwert einer Messgröße oder eines
berechneten Parameters an – s. Kap. 2.6.3.
6-poliger Lemo-Stecker für den Anschluss des abgesetzten
Pt100-Temperaturfühlers
drei 2-polige Ausgangskanäle CH1, CH2 und CH3, jeder
ist konfi gurierbar als 0-20mA oder 4-20mA Stromschleife
oder 0-1000 mV Spannungssignal mit der Zuordnung zu
einer vorgewählten Messgröße oder einem berechneten
Ausgangsparameter.
Die Signalspannen sind für jeden Ausgang getrennt
konfi gurierbar – s. Kap. 2.6.2
Tabelle 2 Rückwand-Anschlüsse
2 3
SE NS OR
RE M OT E
PR ES SU RE
UC ER
TR AN SD
4 5 6 7
eines PCs zum
COM
), normal abgefallen (
N/O
).
97228 DE Ausgabe 3, März 2017
