INSTALLATION
2.5.8
RS232/485-Anschluss (Option)
Das Gerät bietet einen optionalen RS232/485-Anschluss für die Kommunikation mit
der Anwendungssoftware. Dafür wird ein standardmäßiger 9-poliger Sub-D-Stecker
verwendet.
1.
Überprüfen Sie die richtige Ausrichtung des Steckers und führen Sie ihn
behutsam in die Buchse mit der Aufschrift RS232 oder RS485 ein. Ziehen
Sie dann die Halteschrauben an.
2.
Lösen Sie die Halteschrauben, halten Sie den Stecker am Steckerkörper
und ziehen Sie ihn aus der Buchse.
RS232
Pin 1
nicht angeschlossen
Pin 2
TXD
Pin 3
RXD
Pin 4
nicht angeschlossen
Pin 5
GND
Pin 6
nicht angeschlossen
Pin 7
nicht angeschlossen
Pin 8
nicht angeschlossen
Pin 9
nicht angeschlossen
RS485
Pin 1
nicht angeschlossen
Pin 2
TXD
Pin 3
RXD
Pin 4
nicht angeschlossen
Pin 5
GND
Pin 6
nicht angeschlossen
Pin 7
nicht angeschlossen
Pin 8
nicht angeschlossen
Pin 9
nicht angeschlossen
10
Bedienungsanleitung S8000 Remote

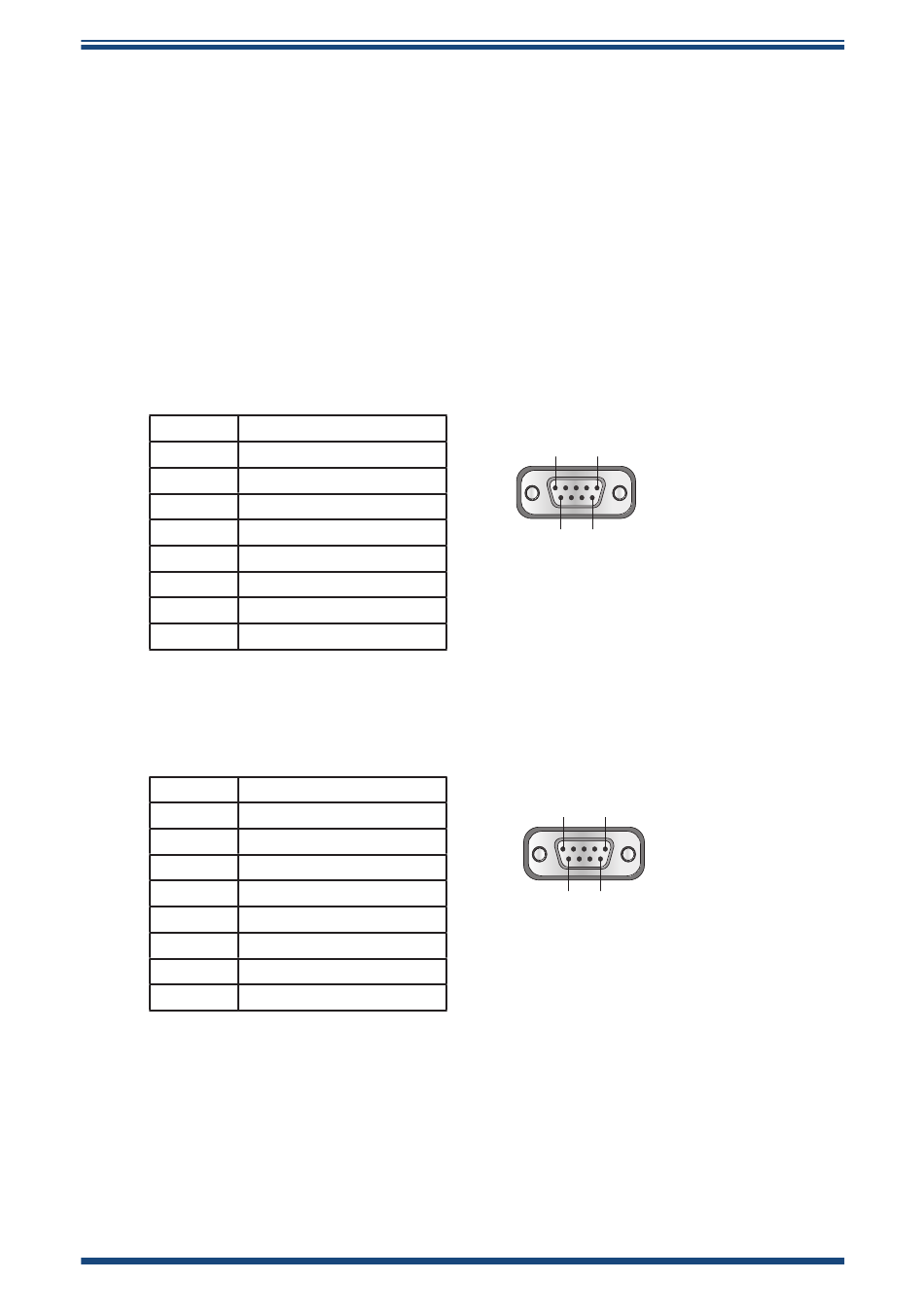

RS232 Pinbelegung (9-polige Buchse)
Pin 1
Pin 5
Pin 6
Pin 9
RS485 Pinbelegung (9-polige Buchse)
Pin 1
Pin 5
Pin 6
Pin 9
97228 Version 4, Februar 2019
