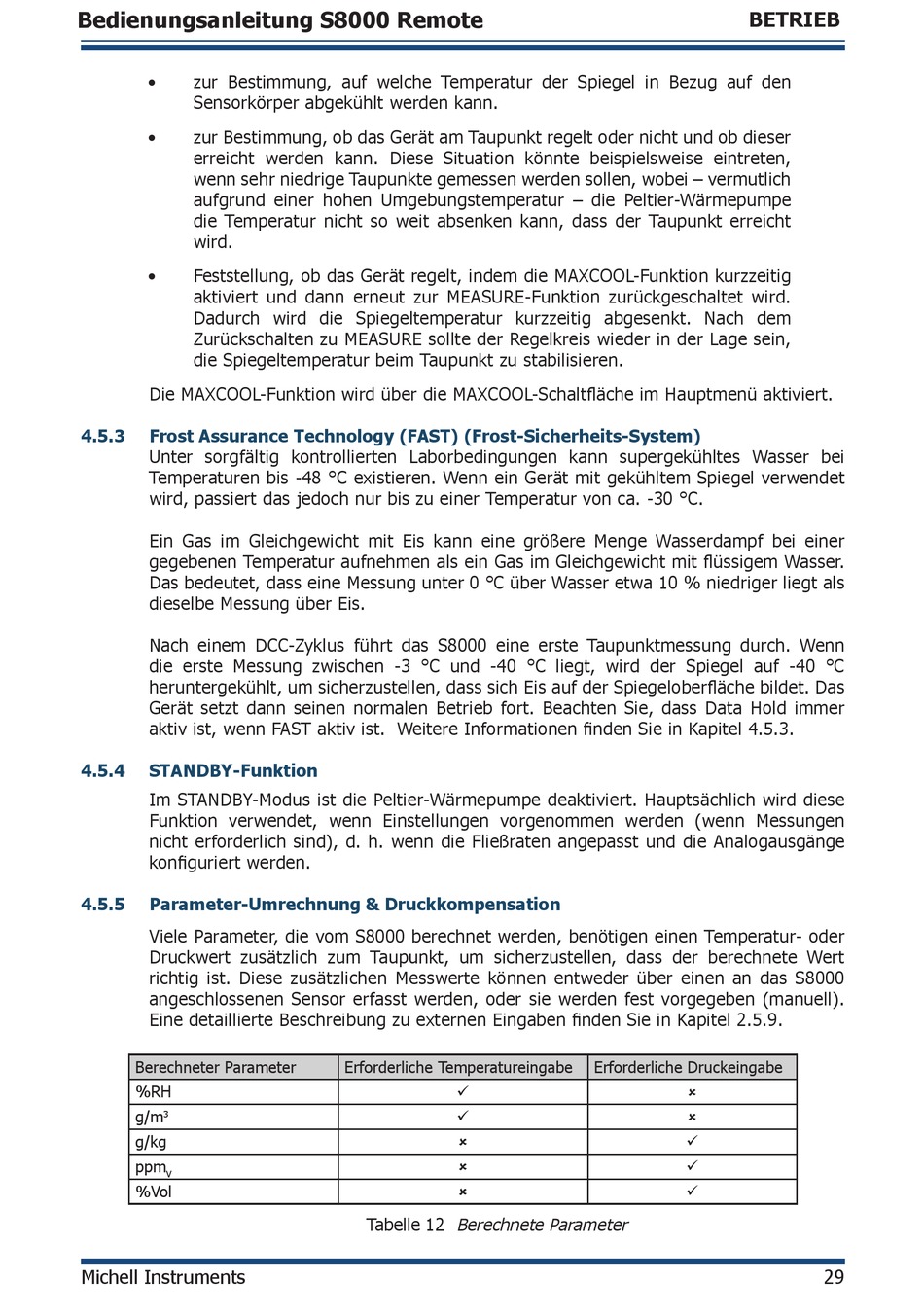

Bedienungsanleitung S8000 Remote
zur Bestimmung, auf welche Temperatur der Spiegel in Bezug auf den
Sensorkörper abgekühlt werden kann.
zur Bestimmung, ob das Gerät am Taupunkt regelt oder nicht und ob dieser
erreicht werden kann. Diese Situation könnte beispielsweise eintreten,
wenn sehr niedrige Taupunkte gemessen werden sollen, wobei – vermutlich
aufgrund einer hohen Umgebungstemperatur – die Peltier-Wärmepumpe
die Temperatur nicht so weit absenken kann, dass der Taupunkt erreicht
wird.
Feststellung, ob das Gerät regelt, indem die MAXCOOL-Funktion kurzzeitig
aktiviert und dann erneut zur MEASURE-Funktion zurückgeschaltet wird.
Dadurch wird die Spiegeltemperatur kurzzeitig abgesenkt. Nach dem
Zurückschalten zu MEASURE sollte der Regelkreis wieder in der Lage sein,
die Spiegeltemperatur beim Taupunkt zu stabilisieren.
Die MAXCOOL-Funktion wird über die MAXCOOL-Schaltfläche im Hauptmenü aktiviert.
4.5.3

Frost Assurance Technology (FAST) (Frost-Sicherheits-System)

Unter sorgfältig kontrollierten Laborbedingungen kann supergekühltes Wasser bei
Temperaturen bis -48 °C existieren. Wenn ein Gerät mit gekühltem Spiegel verwendet
wird, passiert das jedoch nur bis zu einer Temperatur von ca. -30 °C.
Ein Gas im Gleichgewicht mit Eis kann eine größere Menge Wasserdampf bei einer
gegebenen Temperatur aufnehmen als ein Gas im Gleichgewicht mit flüssigem Wasser.
Das bedeutet, dass eine Messung unter 0 °C über Wasser etwa 10 % niedriger liegt als
dieselbe Messung über Eis.
Nach einem DCC-Zyklus führt das S8000 eine erste Taupunktmessung durch. Wenn
die erste Messung zwischen -3 °C und -40 °C liegt, wird der Spiegel auf -40 °C
heruntergekühlt, um sicherzustellen, dass sich Eis auf der Spiegeloberfläche bildet. Das
Gerät setzt dann seinen normalen Betrieb fort. Beachten Sie, dass Data Hold immer
aktiv ist, wenn FAST aktiv ist. Weitere Informationen finden Sie in Kapitel 4.5.3.
4.5.4

STANDBY-Funktion

Im STANDBY-Modus ist die Peltier-Wärmepumpe deaktiviert. Hauptsächlich wird diese
Funktion verwendet, wenn Einstellungen vorgenommen werden (wenn Messungen
nicht erforderlich sind), d. h. wenn die Fließraten angepasst und die Analogausgänge
konfiguriert werden.
4.5.5
Parameter-Umrechnung & Druckkompensation
Viele Parameter, die vom S8000 berechnet werden, benötigen einen Temperatur- oder
Druckwert zusätzlich zum Taupunkt, um sicherzustellen, dass der berechnete Wert
richtig ist. Diese zusätzlichen Messwerte können entweder über einen an das S8000
angeschlossenen Sensor erfasst werden, oder sie werden fest vorgegeben (manuell).
Eine detaillierte Beschreibung zu externen Eingaben finden Sie in Kapitel 2.5.9.
Berechneter Parameter
%RH
g/m
3
g/kg
ppm
V
%Vol
Michell Instruments
Erforderliche Temperatureingabe
Tabelle 12 Berechnete Parameter
BETRIEB
Erforderliche Druckeingabe
29
