INSTALLATION
2.3.1

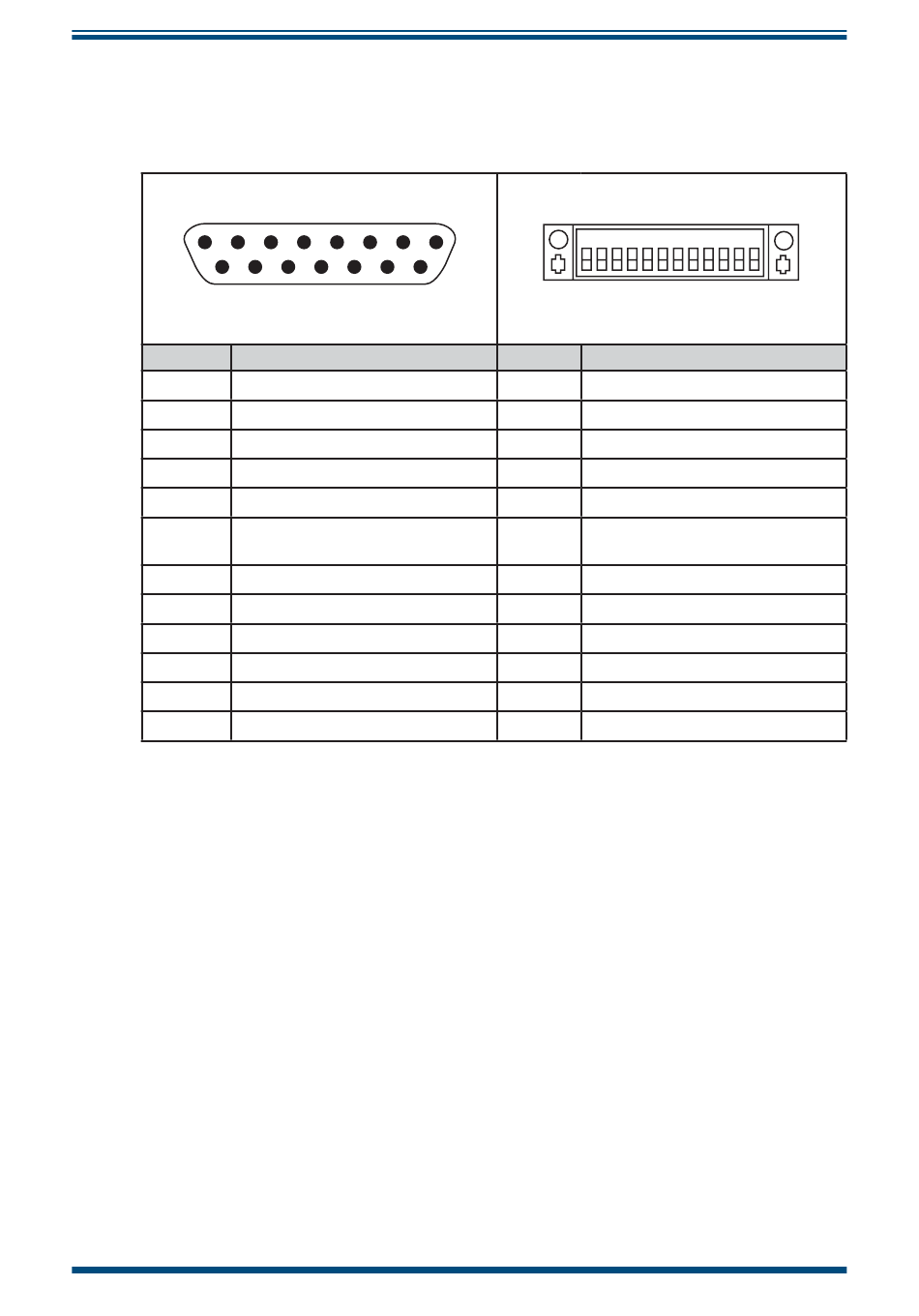

Analogausgänge
Der Anschluss für den Analogausgang befindet sich beim Optidew auf der Vorderseite, beim
Optidew Vision auf der Rückseite. Die elektrischen Anschlüsse werden nachfolgend aufgeführt:
8
7
15
14
15-poliger Sub-D-Stecker
Pin
Beschreibung
1
Kanal 1 Stromausgang
2
Kanal 1 Erde
3
Kanal 2 Stromausgang
4
Kanal 2 Erde
5-8
Nicht angeschlossen
9
Optikfehler-/Alarmrelais
(Schließer)
10
Optikfehler-/Alarmrelais (COM)
11
Optikfehler-/Alarmrelais (Öffner)
12
Statusrelais (Schließer)
13
Statusrelais COM
14
Statusrelais (Öffner)
15
Nicht angeschlossen
2.3.2
Stromausgänge
Das Instrument verfügt über zwei Stromquellenausgänge, die sich auf 4-20 oder
0-20 mA einstellen und im Bereich von - 200 bis + 1000 mithilfe der mitgelieferten
Anwendungssoftware (siehe Kapitel 3.4) oder durch Senden der entsprechenden Befehle
über die RS232- oder RS485-Schnittstelle (siehe Anhang B) konfigurieren lassen.
Für Kanal 1 kann der Taupunkt, % r. F., g/m³, g/kg oder ∆ (t – tTp) gewählt werden.
Über Kanal 2 kann nur die Temperatur ausgegeben werden.
Wird der festgelegte Bereich unter- oder überschritten, liegt das Ausgangssignal bei 23
mA.
9
Optidew
6
5
4
3
2
1
13
12
11
10
9
Bedienungsanleitung Optidew-Serie
Optidew Vision
1
2
12-poliger Anschluss für Ausgänge
Pin
Beschreibung
1
Statusrelais (Öffner)
2
Statusrelais COM
3
Statusrelais (Schließer)
4
Optikfehler-/Alarmrelais (Öffner)
5
Optikfehler-/Alarmrelais (COM)
6
Optikfehler-/Alarmrelais
(Schließer)
7
Kanal 1 Stromausgang
8
Kanal 1 Erde
9
Kanal 2 Stromausgang
10
Kanal 2 Erde
11-12
Bildschirm
97430 Issue 1.2, Dezember 2017
3
4
7
8
9
10
11
12
5
6
