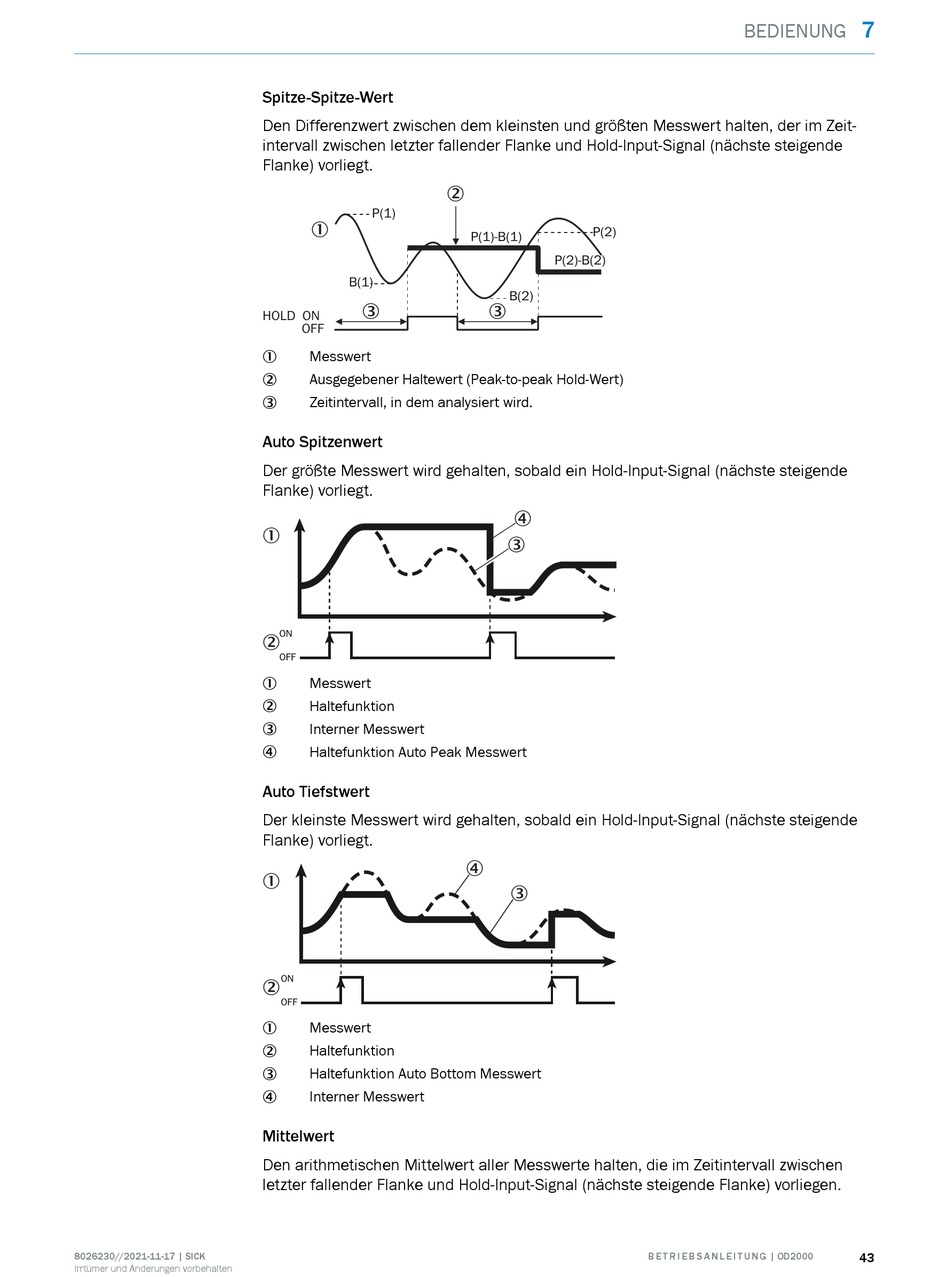

Spitze-Spitze-Wert
Den Differenzwert zwischen dem kleinsten und größten Messwert halten, der im Zeit‐
intervall zwischen letzter fallender Flanke und Hold-Input-Signal (nächste steigende
Flanke) vorliegt.
P(1)
1
B(1)
3
HOLD ON
OFF
Messwert
1
Ausgegebener Haltewert (Peak-to-peak Hold-Wert)
2
Zeitintervall, in dem analysiert wird.
3
Auto Spitzenwert
Der größte Messwert wird gehalten, sobald ein Hold-Input-Signal (nächste steigende
Flanke) vorliegt.
1
ON
2
OFF
Messwert
1
Haltefunktion
2
Interner Messwert
3
Haltefunktion Auto Peak Messwert
4
Auto Tiefstwert
Der kleinste Messwert wird gehalten, sobald ein Hold-Input-Signal (nächste steigende
Flanke) vorliegt.
1
ON
2
OFF
Messwert
1
Haltefunktion
2
Haltefunktion Auto Bottom Messwert
3
Interner Messwert
4
Mittelwert
Den arithmetischen Mittelwert aller Messwerte halten, die im Zeitintervall zwischen
letzter fallender Flanke und Hold-Input-Signal (nächste steigende Flanke) vorliegen.
2
P(2)
P(1)-B(1)
P(2)-B(2)
B(2)
3
4
3
4
3
