3.6

Anzeige- und Bedienelemente

8026230//2021-11-17 | SICK
Irrtümer und Änderungen vorbehalten
Geräteleitung (Länge: 300 mm) mit Stecker, M12, 5-polig, A-codiert
4
Mitte optische Achse, Empfänger (Gerätetyp OD2000-350, OD2000-700)
5
Mitte optische Achse, Empfänger (Gerätetyp OD2000-245)
6
Mitte optische Achse, Empfänger (Gerätetyp OD2000-050)
7
Mitte optische Achse, Empfänger (Gerätetyp OD2000-030)
8
Mitte optische Achse, Sender
9
Status-LEDs
ß
Bedienelemente
à
Display
á
5
PWR
4

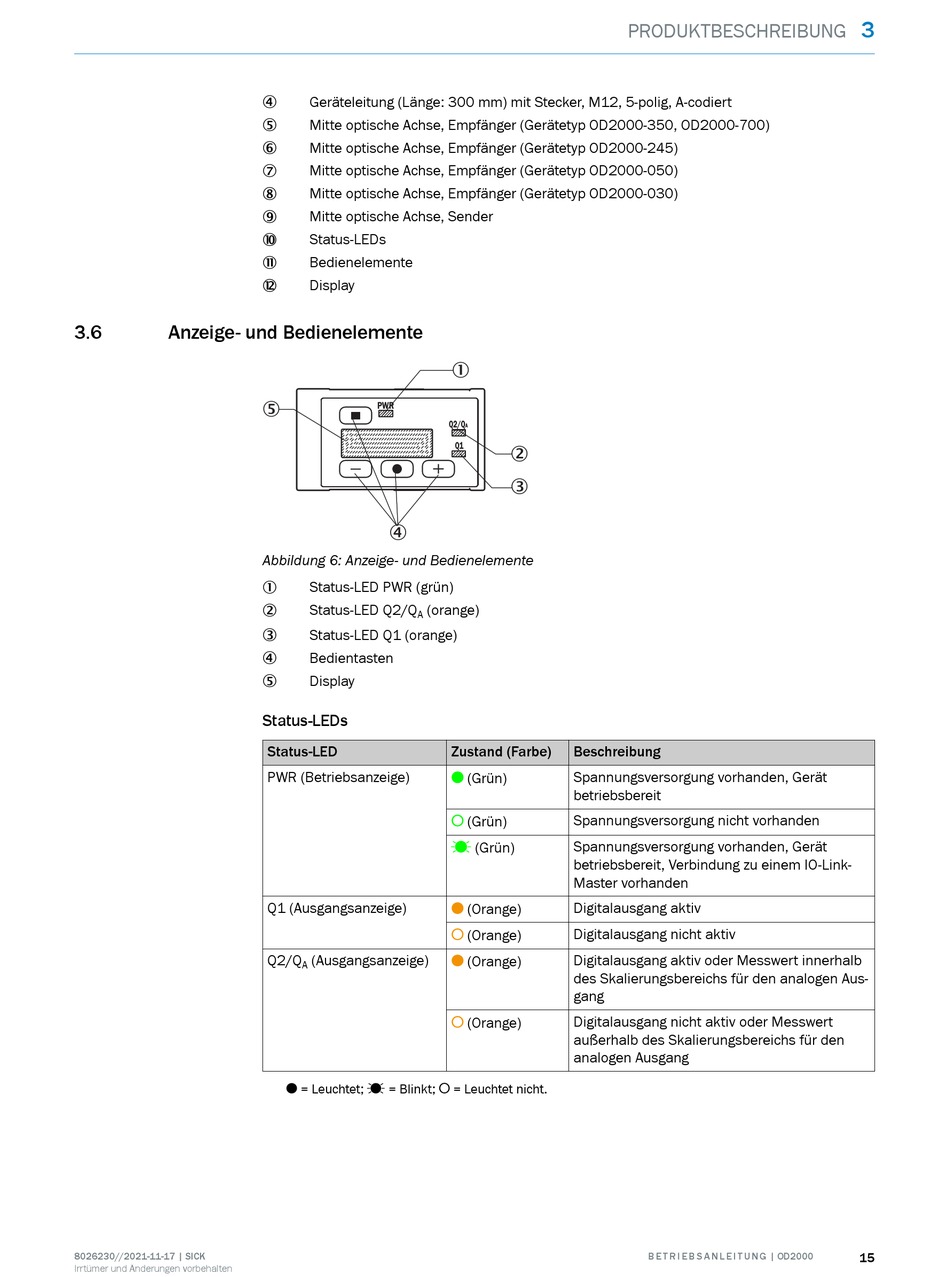

Abbildung 6: Anzeige- und Bedienelemente
Status-LED PWR (grün)
1
Status-LED Q2/Q
(orange)
2
A
Status-LED Q1 (orange)
3
Bedientasten
4
Display
5
Status-LEDs
Status-LED
PWR (Betriebsanzeige)
Q1 (Ausgangsanzeige)
Q2/Q
(Ausgangsanzeige)
A
O = Leuchtet; Ö = Blinkt; o = Leuchtet nicht.
PRODUKTBESCHREIBUNG
1
Q2/Q
A
2
3
Zustand (Farbe)
Beschreibung
(Grün)
Spannungsversorgung vorhanden, Gerät
O
betriebsbereit
Spannungsversorgung nicht vorhanden
(Grün)
o
Spannungsversorgung vorhanden, Gerät
(Grün)
Ö
betriebsbereit, Verbindung zu einem IO-Link-
Master vorhanden
(Orange)
Digitalausgang aktiv
O
Digitalausgang nicht aktiv
(Orange)
o
Digitalausgang aktiv oder Messwert innerhalb
(Orange)
O
des Skalierungsbereichs für den analogen Aus‐
gang
Digitalausgang nicht aktiv oder Messwert
(Orange)
o
außerhalb des Skalierungsbereichs für den
analogen Ausgang
B E T R I E B S A N L E I T U N G | OD2000
3
15
