7
BEDIENUNG
7.4.3.4
Ausgangsmodus Fenster (SP1:ObSB)
34
B E T R I E B S A N L E I T U N G | OD2000
Minimum 1
2

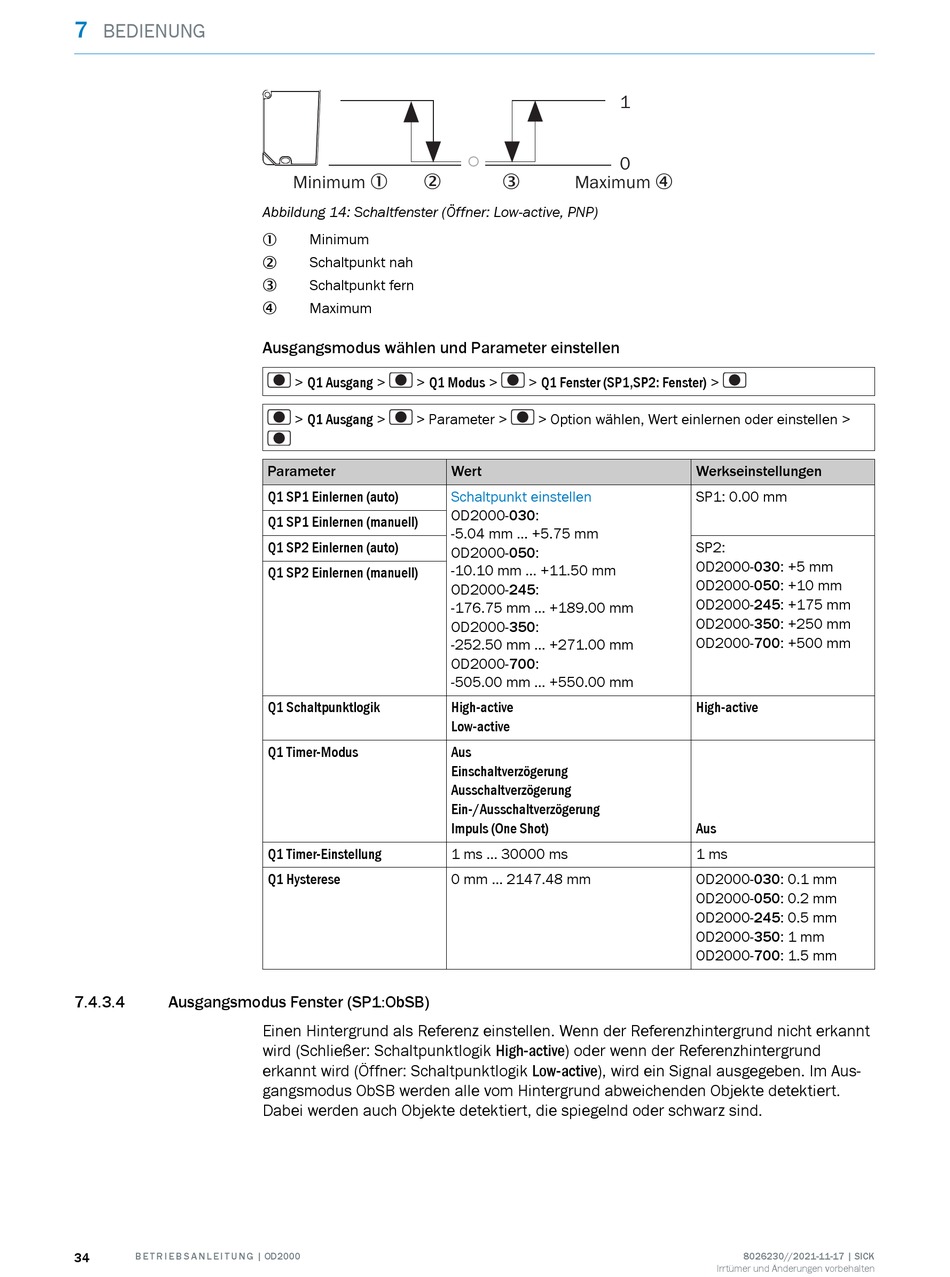

Abbildung 14: Schaltfenster (Öffner: Low-active, PNP)
Minimum
1
Schaltpunkt nah
2
Schaltpunkt fern
3
Maximum
4
Ausgangsmodus wählen und Parameter einstellen
> Q1 Ausgang >
> Q1 Modus >
> Q1 Ausgang >
> Parameter >
Parameter
Q1 SP1 Einlernen (auto)
Q1 SP1 Einlernen (manuell)
Q1 SP2 Einlernen (auto)
Q1 SP2 Einlernen (manuell)
Q1 Schaltpunktlogik
Q1 Timer-Modus
Q1 Timer-Einstellung
Q1 Hysterese
Einen Hintergrund als Referenz einstellen. Wenn der Referenzhintergrund nicht erkannt
wird (Schließer: Schaltpunktlogik High-active) oder wenn der Referenzhintergrund
erkannt wird (Öffner: Schaltpunktlogik Low-active), wird ein Signal ausgegeben. Im Aus‐
gangsmodus ObSB werden alle vom Hintergrund abweichenden Objekte detektiert.
Dabei werden auch Objekte detektiert, die spiegelnd oder schwarz sind.
1
0
3
Maximum 4
> Q1 Fenster (SP1,SP2: Fenster) >
> Option wählen, Wert einlernen oder einstellen >
Wert
Schaltpunkt einstellen
OD2000-030:
-5.04 mm ... +5.75 mm
OD2000-050:
-10.10 mm ... +11.50 mm
OD2000-245:
-176.75 mm ... +189.00 mm
OD2000-350:
-252.50 mm ... +271.00 mm
OD2000-700:
-505.00 mm ... +550.00 mm
High-active
Low-active
Aus
Einschaltverzögerung
Ausschaltverzögerung
Ein-/Ausschaltverzögerung
Impuls (One Shot)
1 ms ... 30000 ms
0 mm ... 2147.48 mm
Werkseinstellungen
SP1: 0.00 mm
SP2:
OD2000-030: +5 mm
OD2000-050: +10 mm
OD2000-245: +175 mm
OD2000-350: +250 mm
OD2000-700: +500 mm
High-active
Aus
1 ms
OD2000-030: 0.1 mm
OD2000-050: 0.2 mm
OD2000-245: 0.5 mm
OD2000-350: 1 mm
OD2000-700: 1.5 mm
8026230//2021-11-17 | SICK
Irrtümer und Änderungen vorbehalten
