7
BEDIENUNG
7.4.3.7.2
Sprungrichtung
7.4.3.7.3
Zyklenversatz
7.4.3.7.4
Beispiele: Ausgabe des Digitalausgangs im Ausgabemodus Kantenhöhensprung
38
B E T R I E B S A N L E I T U N G | OD2000
Der Parameter Sprungrichtung legt die Richtung fest, in die Messwertsprünge detektiert
werden.
•
Positiv: Nur Messwertsprünge innerhalb der eingestellten Grenzen hin zu größeren
Distanzen werden detektiert (Beschreibung gültig bei Werkseinstellung).
•
Negativ: Nur Messwertsprünge innerhalb der eingestellten Grenzen hin zu kleineren
Distanzen werden detektiert (Beschreibung gültig bei Werkseinstellung).
•
Beide: Alle Messwertsprünge innerhalb der eingestellten Grenzen werden detek‐
tiert.
Der Parameter Zyklenversatz gibt an, welcher zurückliegende Messwert mit dem aktuell
gemessenen Wert verglichen wird.
2
4
3
5
9
ß
8
à

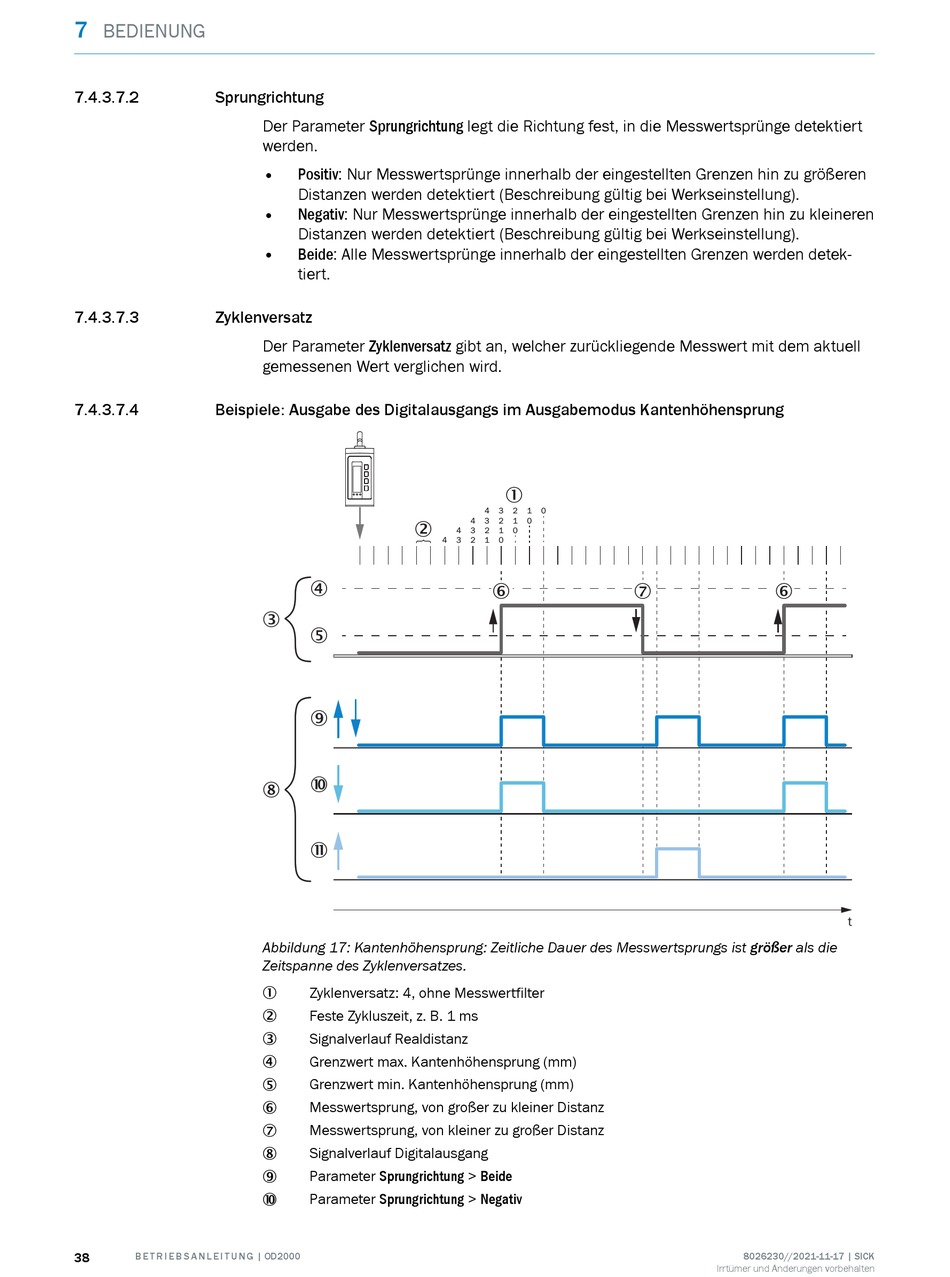

Abbildung 17: Kantenhöhensprung: Zeitliche Dauer des Messwertsprungs ist größer als die
Zeitspanne des Zyklenversatzes.
Zyklenversatz: 4, ohne Messwertfilter
1
Feste Zykluszeit, z. B. 1 ms
2
Signalverlauf Realdistanz
3
Grenzwert max. Kantenhöhensprung (mm)
4
Grenzwert min. Kantenhöhensprung (mm)
5
Messwertsprung, von großer zu kleiner Distanz
6
Messwertsprung, von kleiner zu großer Distanz
7
Signalverlauf Digitalausgang
8
Parameter Sprungrichtung > Beide
9
Parameter Sprungrichtung > Negativ
ß
1
4
3
2
1
0
4
3
2
1
0
4
3
2
1
0
4
3
2
1
0
6
7
6
8026230//2021-11-17 | SICK
Irrtümer und Änderungen vorbehalten
