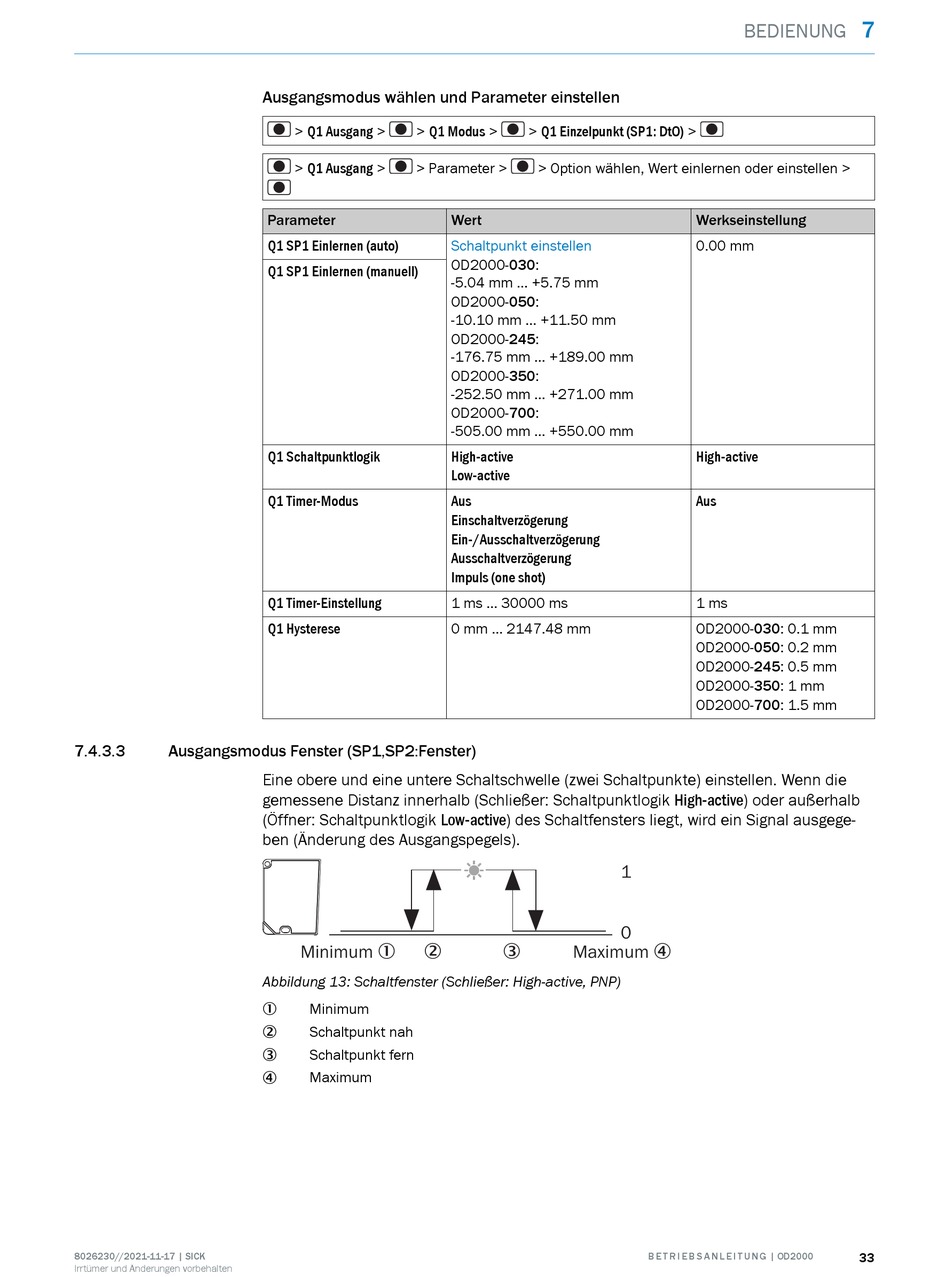

7.4.3.3
Ausgangsmodus Fenster (SP1,SP2:Fenster)
8026230//2021-11-17 | SICK
Irrtümer und Änderungen vorbehalten
Ausgangsmodus wählen und Parameter einstellen
> Q1 Ausgang >
> Q1 Modus >
> Q1 Ausgang >
> Parameter >
Parameter
Q1 SP1 Einlernen (auto)
Q1 SP1 Einlernen (manuell)
Q1 Schaltpunktlogik
Q1 Timer-Modus
Q1 Timer-Einstellung
Q1 Hysterese
Eine obere und eine untere Schaltschwelle (zwei Schaltpunkte) einstellen. Wenn die
gemessene Distanz innerhalb (Schließer: Schaltpunktlogik High-active) oder außerhalb
(Öffner: Schaltpunktlogik Low-active) des Schaltfensters liegt, wird ein Signal ausgege‐
ben (Änderung des Ausgangspegels).
Minimum 1
2
Abbildung 13: Schaltfenster (Schließer: High-active, PNP)
Minimum
1
Schaltpunkt nah
2
Schaltpunkt fern
3
Maximum
4
> Q1 Einzelpunkt (SP1: DtO) >
> Option wählen, Wert einlernen oder einstellen >
Wert
Schaltpunkt einstellen
OD2000-030:
-5.04 mm ... +5.75 mm
OD2000-050:
-10.10 mm ... +11.50 mm
OD2000-245:
-176.75 mm ... +189.00 mm
OD2000-350:
-252.50 mm ... +271.00 mm
OD2000-700:
-505.00 mm ... +550.00 mm
High-active
Low-active
Aus
Einschaltverzögerung
Ein-/Ausschaltverzögerung
Ausschaltverzögerung
Impuls (one shot)
1 ms ... 30000 ms
0 mm ... 2147.48 mm
1
0
3
Maximum 4
BEDIENUNG
Werkseinstellung
0.00 mm
High-active
Aus
1 ms
OD2000-030: 0.1 mm
OD2000-050: 0.2 mm
OD2000-245: 0.5 mm
OD2000-350: 1 mm
OD2000-700: 1.5 mm
